Zusammenspiel der Funktionen bei verbindungsorientierter Kommunikation

Je nach verwendeter Kommunikationsdomäne (AF_INET bzw. AF_INET6 oder AF_ISO) gibt es Unterschiede bei der Abwicklung der verbindungsorientierten Kommunikation.

Verbindungsorientierte Kommunikation in AF_INET und AF_INET6

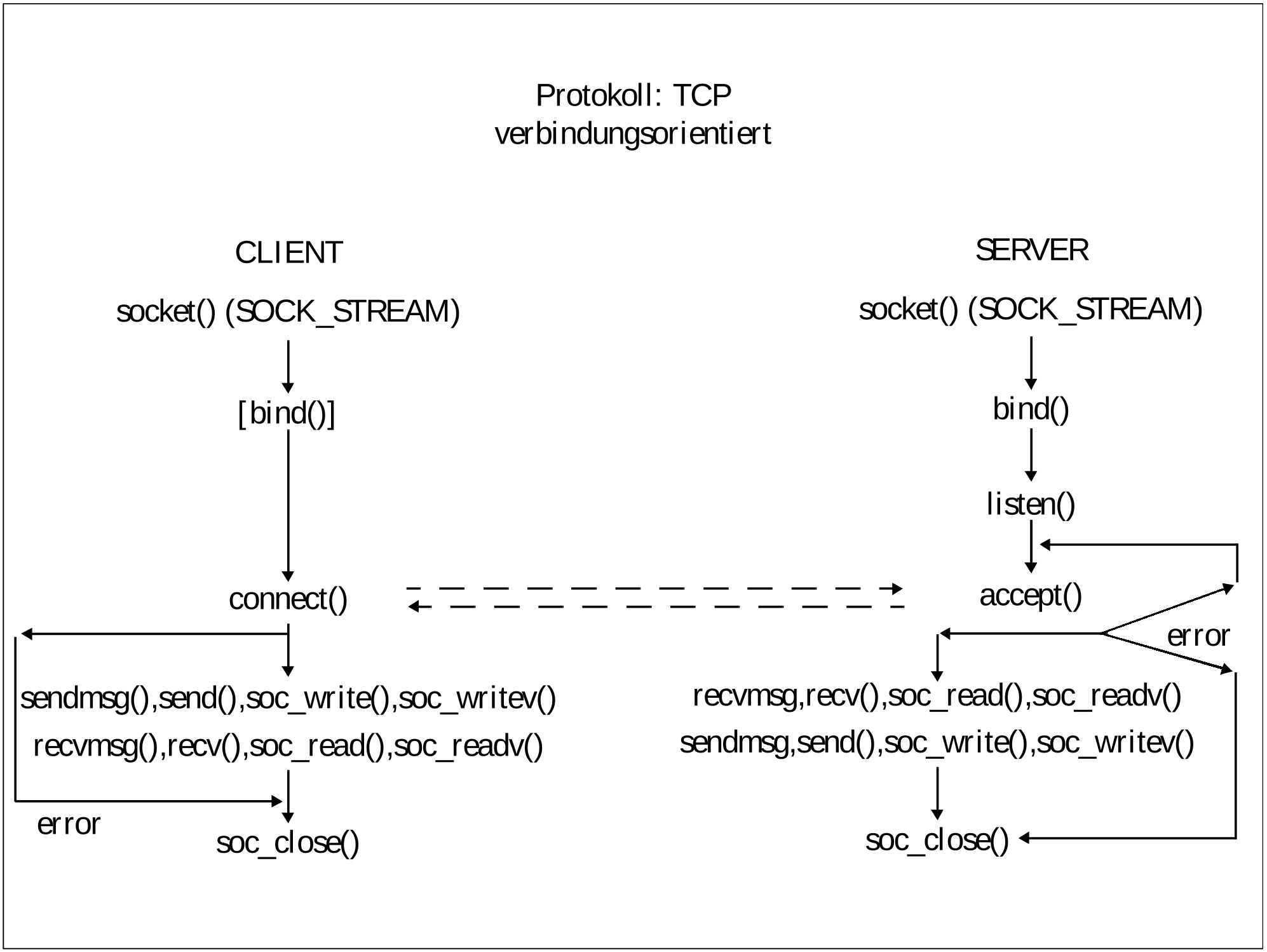

Bild 3: Zusammenspiel der Funktionen der SOCKETS(BS2000)-Schnittstelle bei Stream-Sockets (AF_INET, AF_INET6).

Verbindungsorientierte Kommunikation in AF_ISO

Bild 4: Zusammenspiel der Funktionen der SOCKETS(BS2000)-Schnittstelle (AF_ISO)
