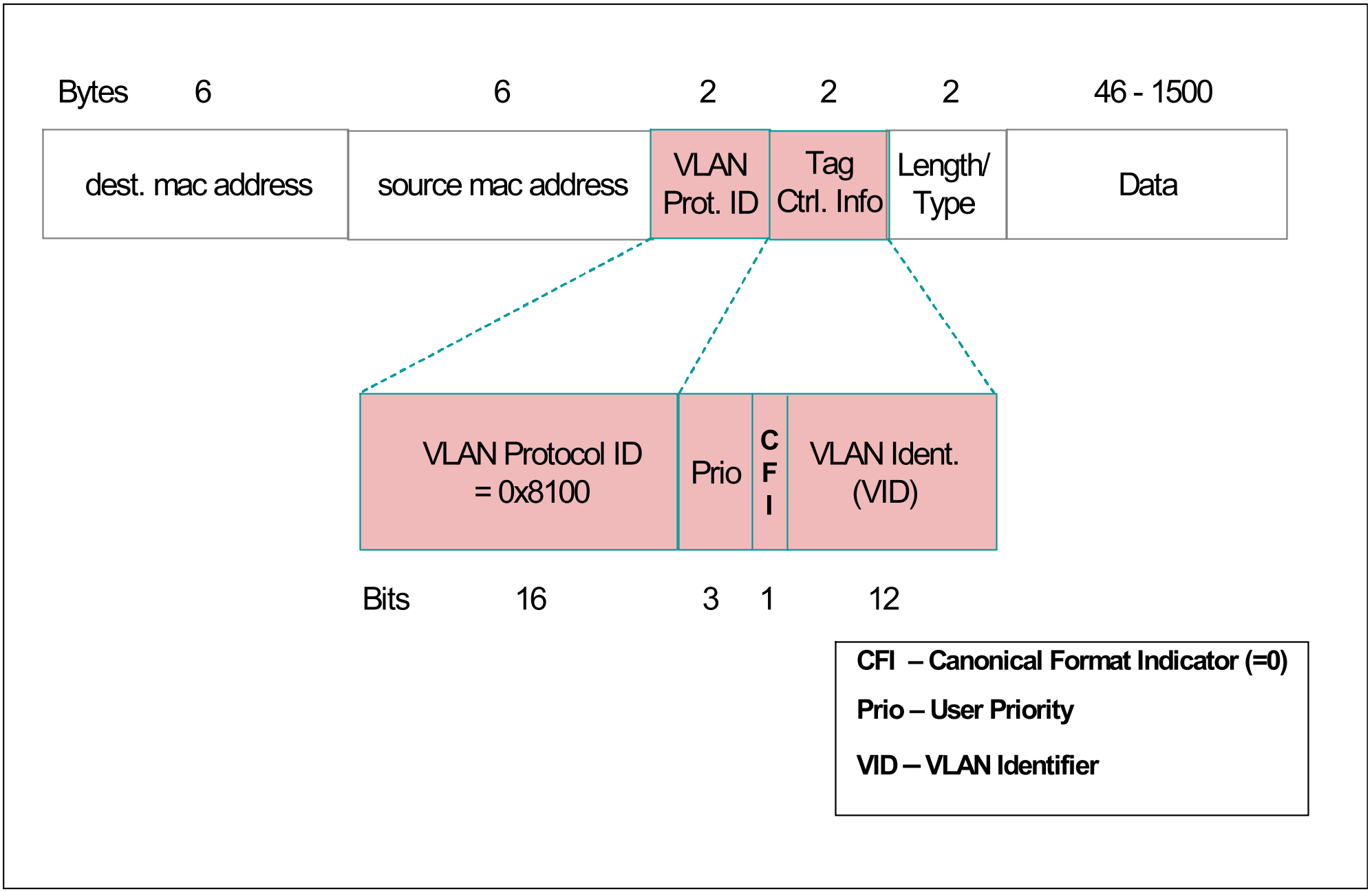

VLAN-Support (IEEE 802.1Q) - VLAN-tagged Ethernet frame

&pagelevel(4)&pagelevel




Hinweis

  • Aufbau des VLAN-Tags (bitweise zugeordnet), ein Einschub von 4 Byte Länge:

    00-15: VLAN Protocol Id = 0x8100

    16-18: User Priority, nimmt Werte aus einem integer Bereich an

    19-19: CFI Canonical Format Indicator (=0)

    20-32: VLAN Id nimmt Werte aus einem integer Bereich an

  • Über BCAM-Kommandos, speziell dem CREATE-NODE-Kommando, lassen sich Definitionen für VLAN-Id und user priority vornehmen. Diese VLAN-Eigenschaft wird auf alle diesem Knoten zugeordneten Objekte weitervererbt. BCAM unterstützt die Verarbeitung von VLAN-Tags.
