Rückseite der Application Unit

Global-Error-Anzeige und CSS-Anzeige

Bild 5: Global-Error-Anzeige und CSS-Anzeige, ID-Taste und ID-Anzeige

Nr.	Bedeutung
1	CSS-Anzeige (gelb) Leuchtet gelb, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. Blinkt gelb , wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert. Leuchtet nicht , wenn die Application Unit in Ordnung ist. Nach einem Aus-/Einschalten der Application Unit wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist. Die Anzeige leuchtet auch im Standby-Modus. Wenn die Anzeige gelb blinkt, rufen Sie den Kundenservice an.
2	Global-Error-Anzeige (gelb) Leuchtet gelb, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. Blinkt gelb , wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert. Leuchtet nicht , wenn kein kritisches Ereignis vorliegt. Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist. Die Anzeige leuchtet auch im Standby-Modus. Wenn die Anzeige gelb blinkt, rufen Sie den Kundenservice an.
3	ID-Anzeige (blau) Leuchtet blau, wenn die Application Unit durch Druck auf die ID-Taste ausgewählt wurde. Zum Deaktivieren, drücken Sie die ID-Taste erneut. Die ID-Anzeige kann auch über dem ServerView Operations Manager und die iRMC-Web Oberfläche aktiviert werden bzw. ihr Status wird an den ServerView Operations Manager und den iRMC gemeldet
4	ID-Taste

LAN-Anschlüsse

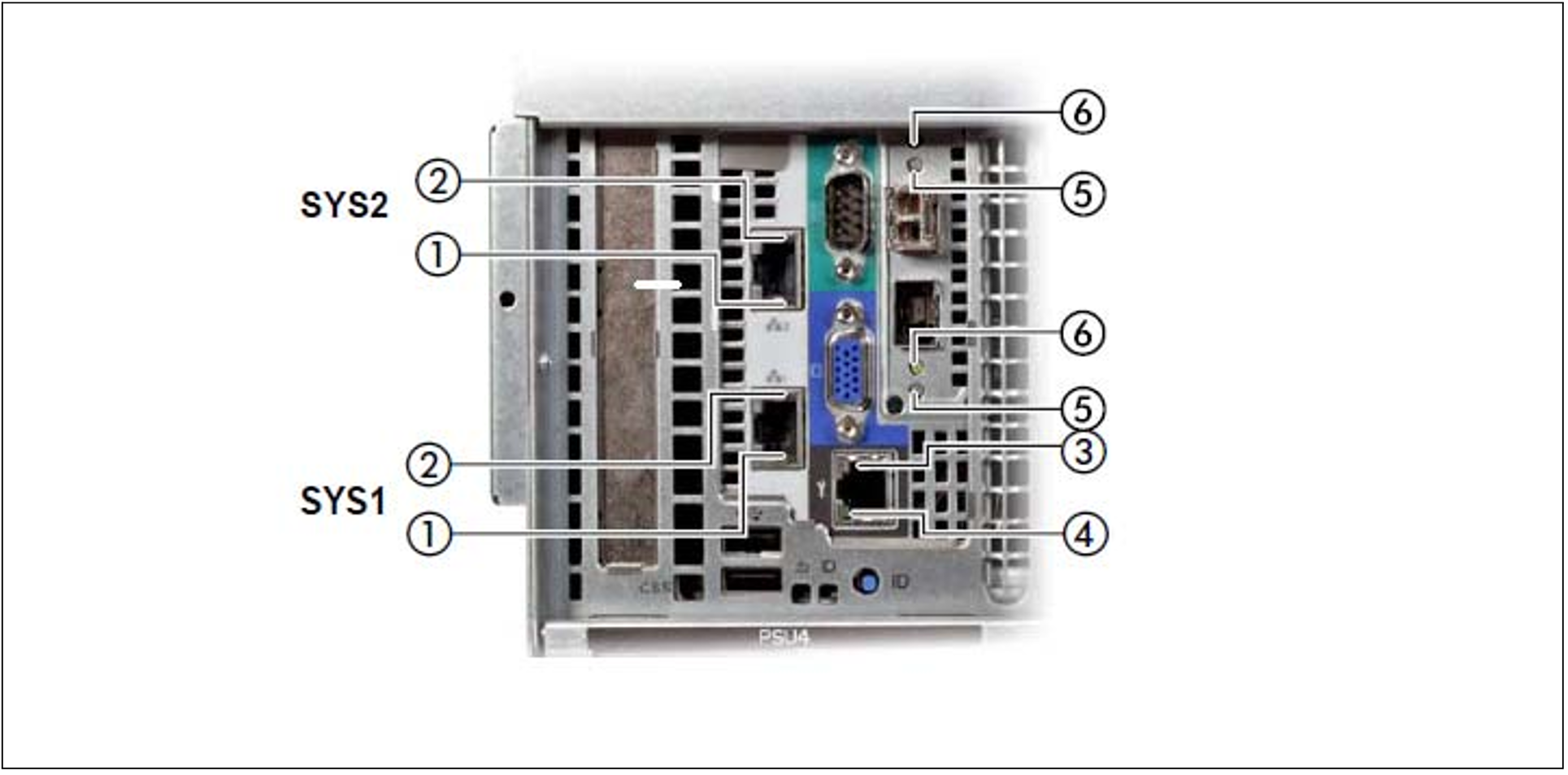

Bild 6: LAN-Anschlüsse Application Unit

Nr.	Bedeutung
1	LAN-Link/-Transfer (System-LAN-Port SYS1 bzw. SYS2) Leuchtet grün , wenn eine LAN-Verbindung vorhanden ist. Leuchtet nicht , wenn keine LAN-Verbindung vorhanden ist. Blinkt grün , wenn LAN-Transfer stattfindet.
2	LAN-Geschwindigkeit (System-LAN-Port SYS1 bzw. SYS2) Leuchtet gelb bei einer LAN-Transferrate von 1 Gbit/s.
3	LAN-Geschwindigkeit (nicht genutzter Anschluss)
4	LAN-Link/-Transfer (nicht genutzter Anschluss)
5	LAN-Geschwindigkeit (nicht genutzter Anschluss)
6	LAN-Link/-Transfer (nicht genutzter Anschluss)

Die auf der grünen ID-Karte vermerkten MAC-Adressen beziehen sich auf die LAN-Ports #1 (SYS1) und #2 (SYS2). Die MAC-Adressen der LAN-Ports #3 (unbenutzt) und #4 (unbenutzt) sind dann die beiden nächsten MAC-Adressen in aufsteigender Zählweise. Die grüne ID-Karte befindet sich auf der Vorderseite der Application Unit, siehe Position 1 in Bild 1.

Anzeigen an den Netzteilen

Bild 7: Anzeigen an den Netzteilen

Nr.	Bedeutung
1	Netzteil-Fehler- und -Warnanzeige Leuchtet bernsteinfarben bei einem kritischen Ereignis (Netzteil-Abschaltung). Rufen Sie den Kundenservice an.

Belegung der PCIe-Slots

Bild 8: Prinzip der PCIe-Slot-Belegung auf der Geräterückseite

Die Abbildung zeigt die PCIe-Slots der AU:

• S1 ist mit einem 4fach LAN-Controller bestückt.

• Die Slots S2 bis S10 sind in der Abbildung nicht belegt.
