LEDs auf dem Panel der Frontseite

Der Switch Brocade ICX 7750-48F besitzt folgende LEDs auf dem Panel der Frontseite:

• Zwei Power Supply Unit (PSU) mit zweifarbigen Status-LEDs (grün und gelb) beschriftet mit PSU1 und PSU2

• Eine DIAG LED mit zweifarbiger Status-LED (grün und gelb) informiert über Diagnosestatus

• Eine MS LED mit zweifarbiger Status-LED (grün und gelb) informiert über Master-/Slave-Modus

• Eine HA LED mit zweifarbiger Status-LED (grün und gelb) informiert über Hochverfügbarkeits-Modus

• Eine RDNT LED mit zweifarbiger Status-LED (grün und gelb) informiert über redundanten Modus

• Vier zweifarbige Status-LEDs (grün und gelb) für jeden der 26 QSFP+ Ports zeigen den Status der Ports im 40 Gb Modus und im 4x10 GbE Breakout-Modus an.

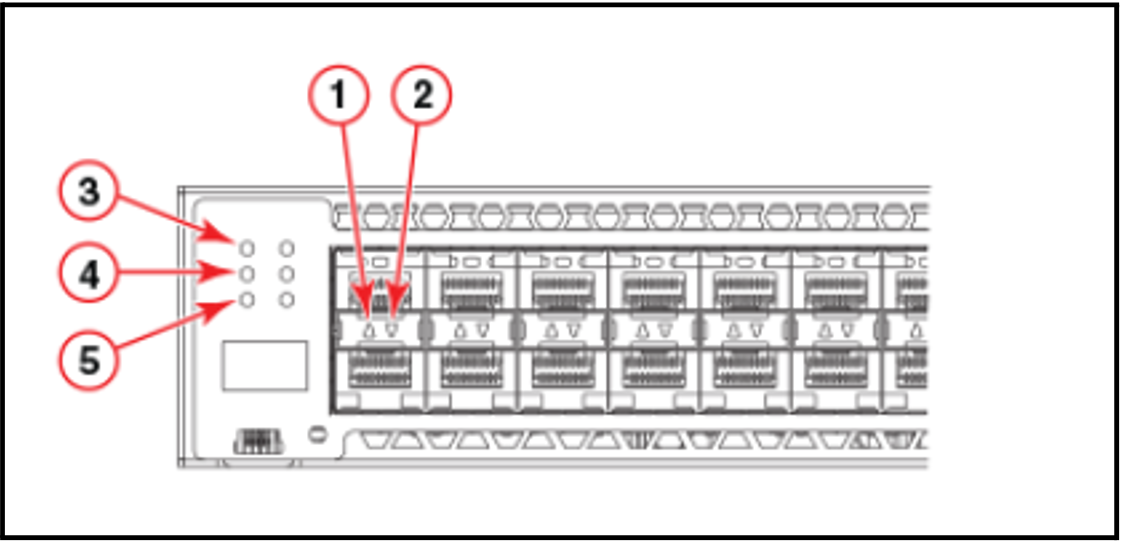

Bild 17 zeigt die LEDs auf der Frontseite des Brocade ICX 7750-48F.

Die Port Status-LEDs mit Pfeil nach oben für die 10 GbE Ports entsprechen den oberen Ports mit ungerader Port-Nummer. Die Port Status-LEDs mit Pfeil nach unten entsprechen den unteren Ports mit gerader Port-Nummer.

Bild 17: Net Unit (ICX 7750-48F) - LEDs (Panel auf der Frontseite)

Erläuterung:

1	Obere 1/10 GbE Port LEDs
2	Untere 1/10 GbE Port LEDs
3	PSU1 und PSU2 Status-LEDs (PSU1 entspricht dem rechten Netzteileinschub und PSU2 entspricht dem linken Netzteileinschub bei Ansicht der Rückseite)
4	MS und DIAG Status-LEDs
5	HA und RDNT Status-LEDs
