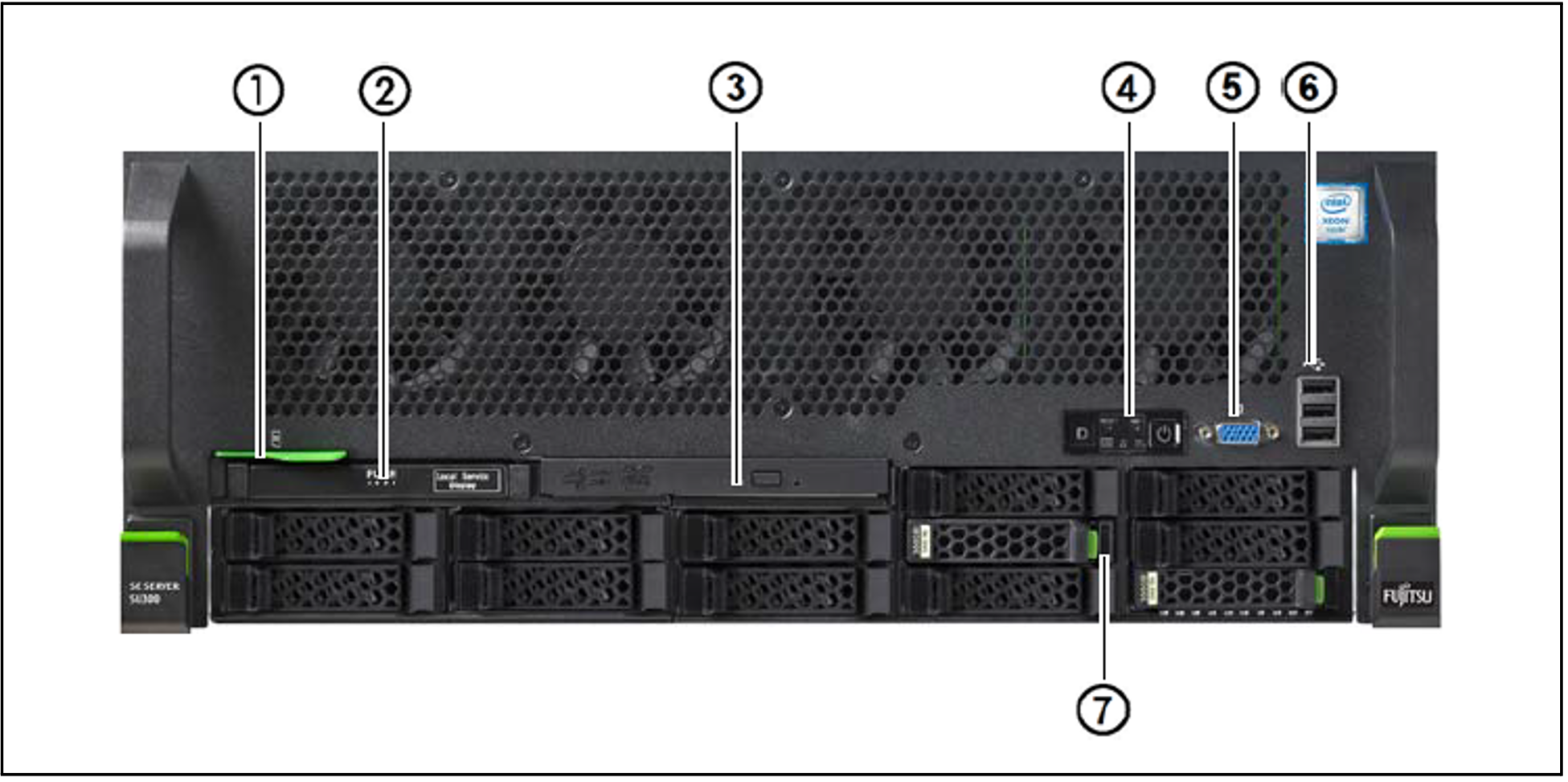

Bild 1: Server Unit SU300 (Frontseite)

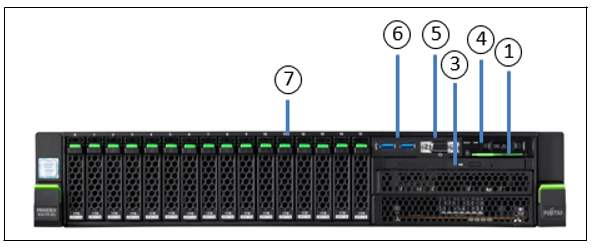

Bild 2: Server Unit SU310 (Frontseite)
| Nr. | Bedeutung |
|---|---|
1 | ID-Karte (grün) |
2 | ServerView Local Service Display (entfällt bei SU310) |
3 | Aktivitätsanzeige des optischen Laufwerks |
4 | Bedienfeld (weitere Einzelheiten siehe Bild 3/4) |
5 | Bildschirmanschluss (nur für Service) |
6 | USB-Anschlüsse (3x bei SU300, 2x bei SU310, nur für Service) |
7 | HDD-Anzeigen |

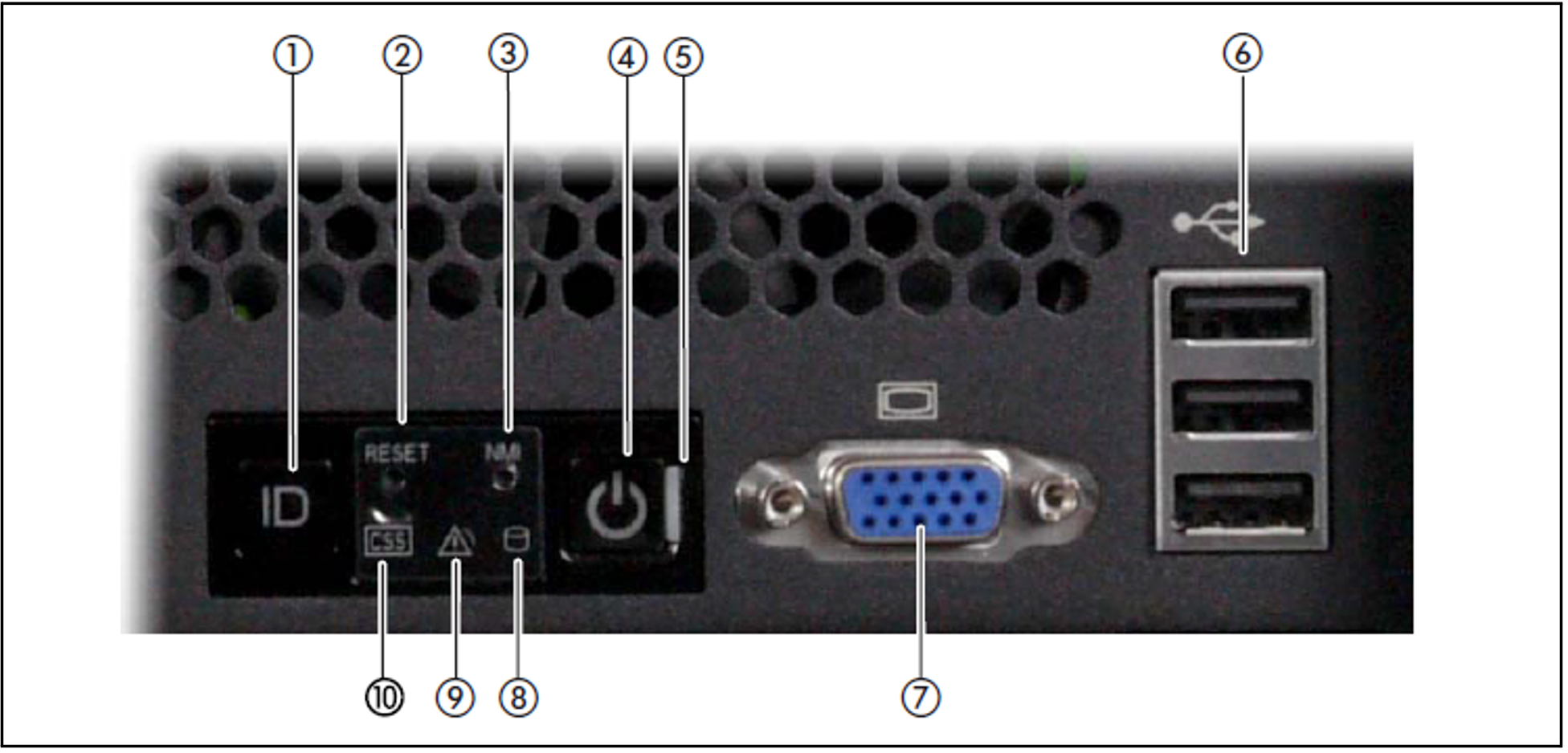

Bild 3: SU300 Frontseite - Detailansicht: Bedienfeld

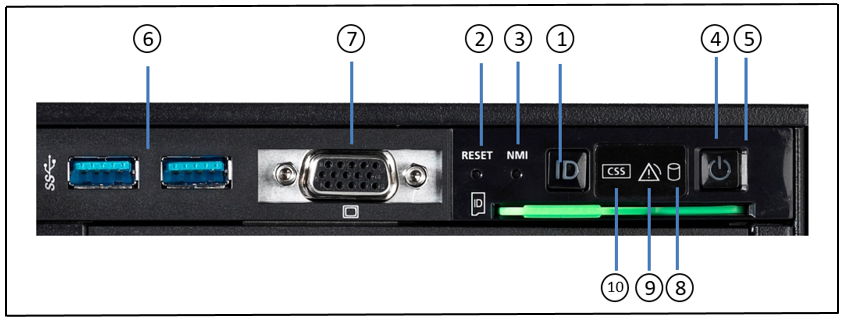

Bild 4: SU310 Frontseite - Detailansicht: Bedienfeld
| Nr. | Bedeutung |
|---|---|
1 | ID-Taste / ID-Anzeige |
2 | Reset-Taste |
3 | NMI-Taste |
4 | Ein/Aus-Taste / Betriebsanzeige |
5 | Netzanzeige (Netzkabel angeschlossen) |
6 | 3x bzw. 2x USB-Anschlüsse (nur für Service) |
7 | Bildschirmanschluss (nur für Service) |
8 | HDD-Aktivitätsanzeige |
9 | Global-Error-Anzeige |
10 | CSS-Anzeige |
Bild 5: Server Unit SU320 (Frontseite)
| Nr. | Bedeutung |
|---|---|
| 1 | ID-Karte |
| 2 | Optisches Laufwerk (optional) |
| 3 | Bildschirmanschluss (nur für Service) |
| 4 | Bedienfeld (weitere Einzelheiten siehe Bild 6) |
| 5 | 2,5-Zoll-HDD/-SSDs/-PCIe-SSDs (8x, 16x oder 24x) |

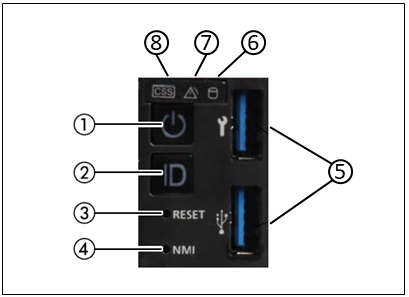

Bild 6: SU320 Frontseite - Detailansicht: Bedienfeld
| Nr. | Bedeutung |
|---|---|
| 1 | Ein/Aus-Taste / Betriebsanzeige |
| 2 | ID-Taste |
| 3 | RESET-Taste |
| 4 | NMI-Taste |
| 5 | 2x USB-3.0-Anschluss |
| 6 | HDD-Aktivitätsanzeige |
| 7 | Global-Error-Anzeige |
| 8 | CSS-Anzeige |
ID-Karte
Die ID-Karte (siehe Bild 1/2/5) können Sie bis zum Anschlag herausziehen und wieder einschieben.
Auf der ID-Karte finden Sie diverse Systeminformationen wie Produktbezeichnung, Seriennummer, MAC-Adressen und DNS-Name.
