Bedienpanel (bei SE /390)

&pagelevel(3)&pagelevel

Bei SE /390 befindet sich außen an der Frontseite des Grund-Racks ein Bedienpanel. Das Bedienpanel ist mit dem Serviceprozessor (SVP) der SU710 bzw. SU730 / SU730B des SE Servers verbunden.

Weitere Informationen zur SU710 bzw. SU730 / SU730B finden Sie in der Betriebsanleitung „Server Unit /390“ [2].

Das Bedienfeld sieht wie folgt aus:

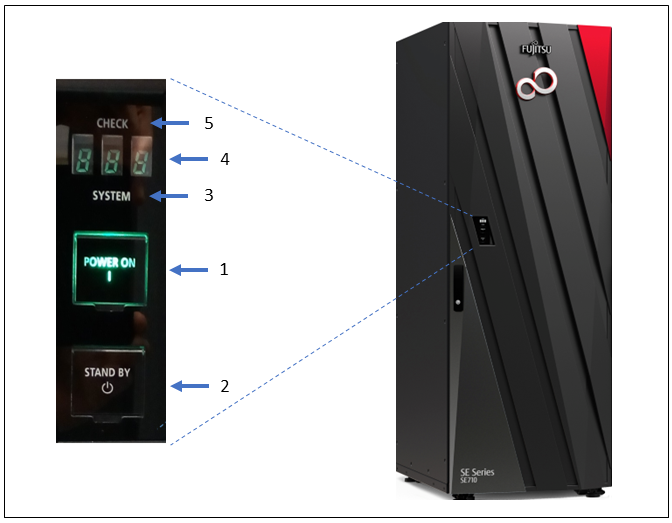

Bild 7: Bedienfeld am Rack des SE710/SE730/SE730B


Das Bedienpanel enthält folgende Bedienelemente und Anzeigen (siehe entsprechende Nummer im Bild):

Nr.

Bedeutung

1

POWER ON Taste mit Leuchte
Schaltet die Server Unit ein. Bei eingeschalteter SU /390 leuchtet POWER ON grün.

2

STAND-BY Taste
Schaltet die SU /390 aus, aber nicht stromlos (Netzteile im Stand-by-Betrieb).

3

SYSTEM Leuchte
Zeigt an, ob die CPUs der SU /390 aktiv sind.

4

STATUS Indikator
Liefert Detailinformationen zum Hardware-Status (Fehlercode).

5

CHECK Leuchte
Zeigt an, ob ein Fehler aufgetreten ist.

Die Funktion der Anzeigen und Bedienelemente im Bedienfeld ist in den nachfolgenden Abschnitten beschrieben.
