Auf der Registerkarte Einstellungen konfigurieren Sie die Zugangsdaten der zu überwachenden FC-Switche. Voraussetzung dafür sind die im Folgenden genannten Einstellungen.
Erforderliche Einstellungen an den FC-Switchen
Unterstützt werden FC-Switche des Herstellers Broadcom® (Brocade®). Details zu den unterstützten Switch-Modellen und Fabric OS Versionen sind in der Supportmatrix beschrieben (siehe https://bs2manuals.ts.fujitsu.com/ > Fujitsu Server BS2000 > Server Connectivity > FC-Switch).
Details zu den Einstellungen finden sich in der Dokumentation des Herstellers: „Brocade® Fabric OS® Administration Guide“.
- Die Ermittlung der Eigenschaften und Zustände der Switche, der Fabrics und der Ports erfolgt verschlüsselt über das REST API von Brocade.
- Um die Voraussetzung des Zugangs über https zu erfüllen, ist in den Switchen SSL zu konfigurieren. Zudem muss das REST API eingeschaltet sein.
- Zur Konfiguration eines Switches im SEM ist ein Nutzer mit einer der folgenden Rollen im Switch nötig: admin, user, switchadmin, operator, zoneadmin, fabricadmin, basicswitchadmin, securityadmin.
Aktionen zur Änderung der Konfiguration stehen nur einem Administrator bzw. FC-Netzwerk-Administrator zur Verfügung.

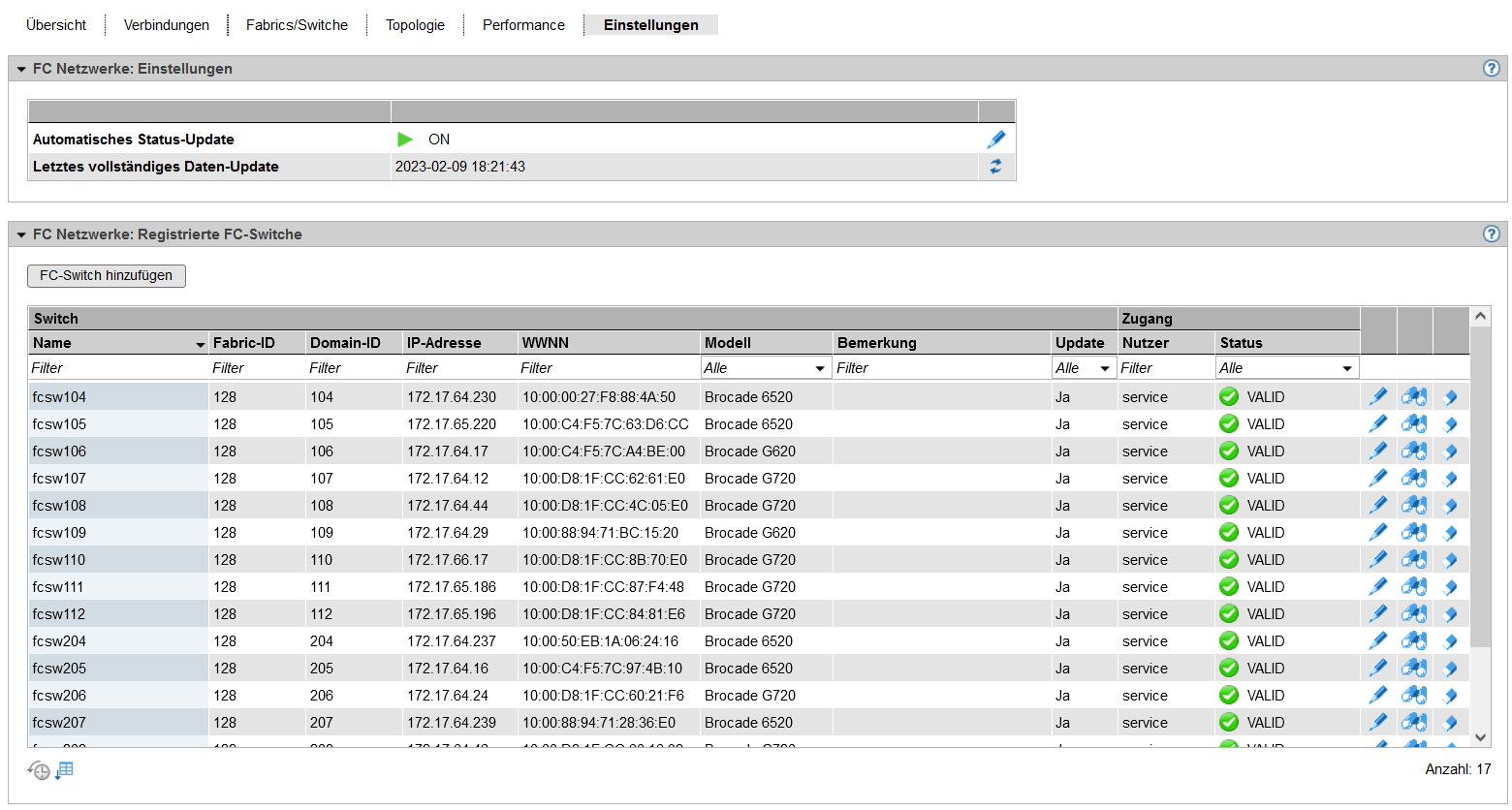

> | Wählen Sie Hardware -> FC Netzwerke, Registerkarte Einstellungen. |
Einstellungen
In der Gruppe Einstellungen können Sie die Datenaktualisierung bezüglich der registrierten Switche (Switch Discovery) sowie die dazu nötigen Zugangsdaten konfigurieren.
Aktionen:
> | Aktivieren/Deaktivieren des automatischen Status-Updates einschließlich der Performance-Daten ( ) |
> | Aktualisieren der gesamten FC-Netzwerk-Daten einschließlich der FC-Netzwerk-Konfiguration ( |
Registrierte FC-Switche
In der Gruppe Registrierte FC-Switche können Sie festlegen, welche Switche im SEM registriert werden sollen.
Aktionen:
> | Um einen Switch zur Liste der registrierten FC-Switche hinzuzufügen, klicken Sie auf FC-Switch hinzufügen. In dem Wizard FC-Switch hinzufügen können Sie Schritt für Schritt die erforderlichen Angaben machen. |
> | Um die Einstellungen für einen Switch zu ändern, klicken Sie auf das Icon Ändern ( ) bei dem gewünschten Switch, folgen den Anweisungen des nachfolgenden Wizards und bestätigen die Änderungen. |
> | Um weitere virtuelle oder Fabric Switche zu einem FC-Switch zu ermitteln und hinzuzufügen, klicken Sie bei dem gewünschten Switch auf das Icon Ermitteln ( ). |
> | Um einen Switch aus der Liste der registrierten FC-Switche zu entfernen, klicken Sie bei dem gewünschten Switch auf das Icon Entfernen ( ). |
