Je nach Modell des SE Servers sind unterschiedliche HNC-Varianten vorhanden: HNC M3 in SE710, HNC M4 in SE730 bzw. HNC M5 in SE730B.

HNC M3

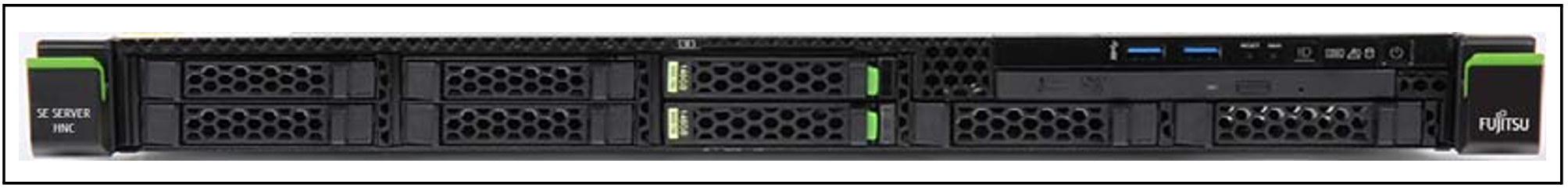

Bild 34: HNC M3 (SE710) - Frontseite


Anzeigen am Frontpanel des HNC M3

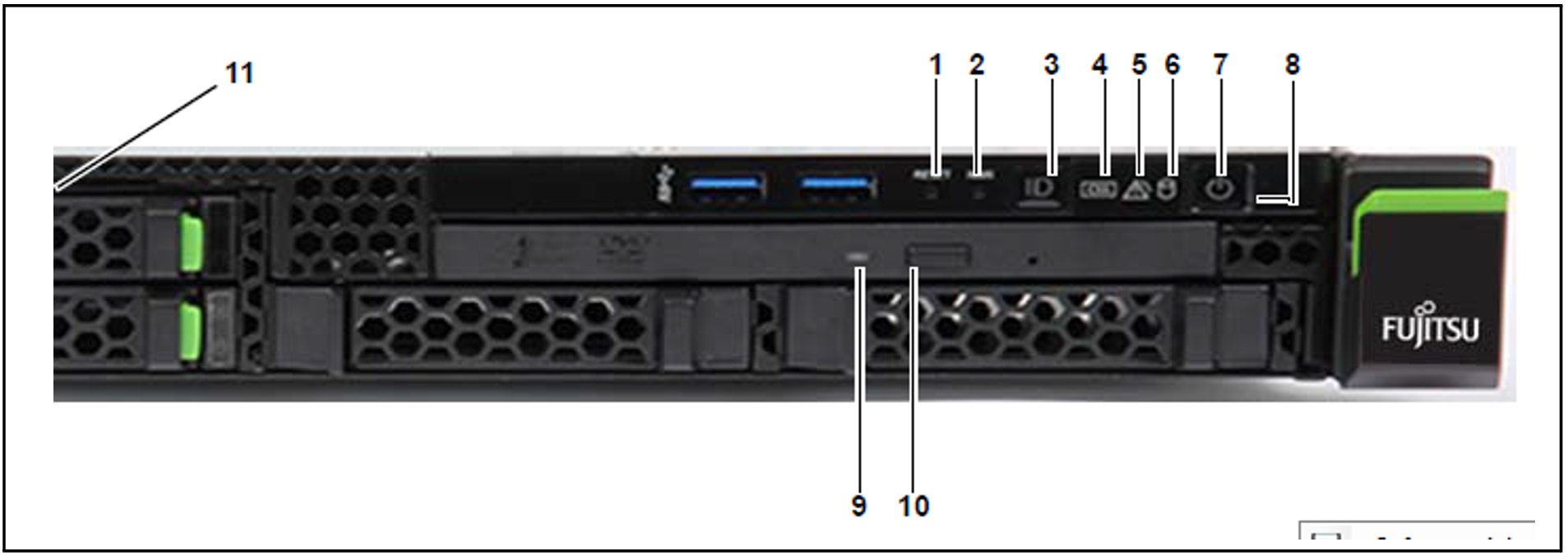

Bild 35: HNC M3 (SE710) - Frontpanel

Nr.

Bedeutung

1

Reset-Taste (nur für Service)

2

NMI-Taste (nur für Service)

3

ID-Taste / ID-Anzeige

4

CSS-Anzeige (orange); Service verständigen

5

Global-Error-Anzeige (orange); Service verständigen

6

Anzeige HDD-/SSD-Aktivität

7

Ein/Aus-Taste / Betriebsanzeige

8

Betriebsanzeige (Netzkabel angeschlossen); in der Nähe der Ein-/Aus-Taste

9

Anzeige Aktivität optisches Laufwerk

10

Optisches Laufwerk öffnen/schließen

11

ID-Karte (grün); etwas weiter links über dem HDD-Modul



HNC M4 und HNC M5

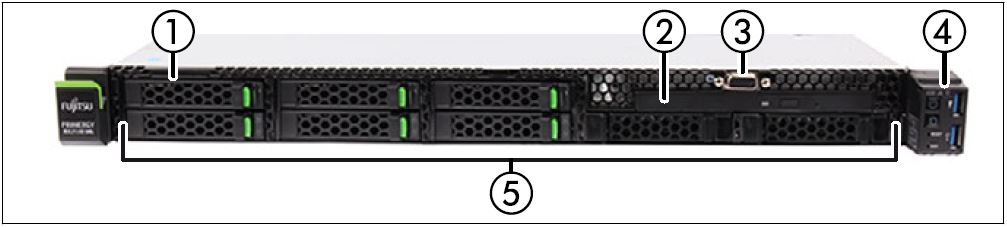

Bild 36: HNC M4 / HNC M5 (SE730 / SE730B) - Frontseite

Nr.

Bedeutung

1

ID-Karte

2

Optisches Laufwerk

3

VGA-Anschluss

4

Bedienfeld (siehe Bild 38)

5

HDDs / SSDs

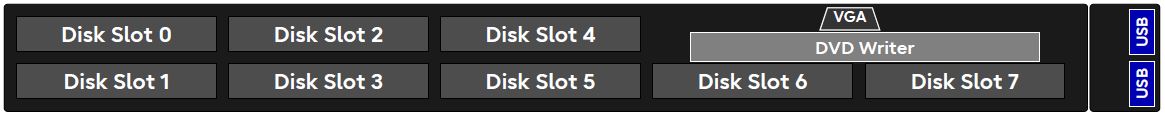

Bild 37: HNC M4 / HNC M5 (SE730 / SE730B) - Schema Frontseite

Anzeigen am Frontpanel des HNC M4 / HNC M5

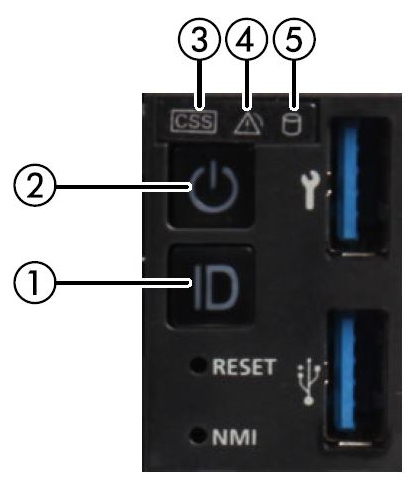

Bild 38: HNC M4 / HNC M5 (SE730 / SE730B) - Frontpanel

Nr.

Beschriftung

Schaltfläche / Anzeige

Funktion

Status

1

ID

ID-Taste

Kennzeichnet die ID-Anzeige am Frontpanel und am I/O-Panel für eine einfachere Serveridentifizierung.

blau an

2

Ein/Aus-Taste

Server ein- und ausschalten: Aus / Server eingeschaltet / BMC-Firmware wird gestartet nach Anschluss an Stromnetz

aus / grün an / langsam grün blinkend

3

CSS-Anzeige

Falls an oder blinkend, benachrichtigen Sie den Service!

aus / orange / orange blinkend

4

Global-Error-Anzeige

Falls an oder blinkend, benachrichtigen Sie den Service!

aus / orange / orange blinkend

5

HDD-Aktivitätsanzeige

Datenzugriff läuft

grün blinkend


RESET

Reset-Taste

Systemneustart. Nur für Service!



NMI

NMI-Taste

Nur für Service!



Optisches Laufwerk und USB-Schnittstellen

Das DVD-RW-Laufwerk wird verwendet für die Installation und den Update der HNC-Software durch den Service.

Die Nutzung der USB-Schnittstellen ist dem Service vorbehalten.
