Management Network Public verwalten

&pagelevel(4)&pagelevel

Jeder SE Server besitzt ein öffentliches Management-Netzwerk, das sogenannte Management Network Public (MANPU). Zusätzlich kann es noch ein zweites optionales Netz geben (Management Optional Network Public, kurz MONPU).

Die öffentlichen Management-Netzwerke (MANPU und MONPU) verwalten Sie über den Menüpunkt Management Network Public im Menü IP Netzwerke.

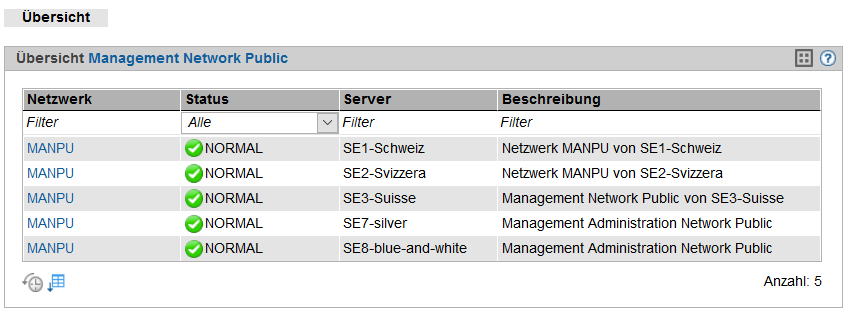

Übersicht über den Status der Management-Netzwerke MANPU und MONPU

>

Wählen Sie Hardware -> IP Netzwerke -> Management Network Public, Registerkarte Übersicht.

In Management-Cluster-Konfigurationen zeigt die Registerkarte Übersicht den Status der öffentlichen Management-Netzwerke beider SE Server des Management Clusters an. In der Spalte Server steht zu jedem MANPU/MONPU der Name des zugehörigen SE Servers.

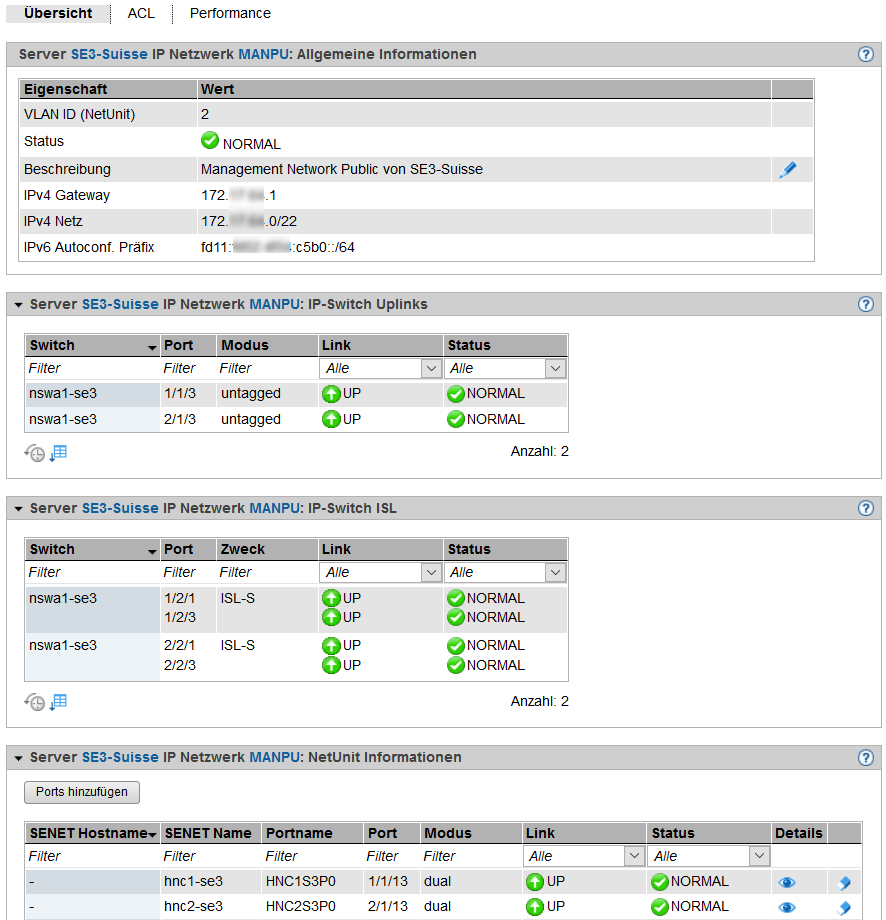

Übersicht über das Netzwerk MANPU eines SE Servers

>

Wählen Sie Hardware -> IP Netzwerke -> Management Network Public -> [<se server> (SE<model>) ->] MANPU, Registerkarte Übersicht

Die Registerkarte Übersicht zeigt alle Informationen zum MANPU an. Für MONPU-Netzwerke ist die Anzeige analog.

Bei einem Management Cluster enthält diese Übersicht zusätzlich die Gruppe IP-Switch ISL.

Es stehen folgende Funktionen zur Verfügung:


MAC-Adressen anzeigen

>

Klicken Sie in der Gruppe NetUnit Informationen bei der gewünschten Unit auf das Icon MAC-Adressen ().

Der Folgedialog MAC-Adressen anzeigen zeigt die aktiven MAC-Adressen der Unit an.

Ports hinzufügen

>

Klicken Sie in der Gruppe NetUnit Informationen auf Ports hinzufügen, folgen Sie den Anweisungen des Wizards und wählen Sie die Ports aus.

Port entfernen

>

Klicken Sie in der Gruppe NetUnit Informationen bei der gewünschten Unit auf das Icon Entfernen und bestätigen Sie die Aktion.
