Rack des SE Servers

SE310 / SE320 / SE330 / SE330B

Das folgende Bild zeigt beispielhaft die Bestückung des Grund-Racks der SE Server SE310, SE320 bzw. SE330 / SE330B mit den Komponenten des Grundausbaus und mit optionalen Komponenten.
Die Rack-Höhe beträgt 42 Höheneinheiten. Eine SU310 belegt zwei Höheneinheiten, SU320 und SU330 / SU330B belegen je drei Höheneinheiten.

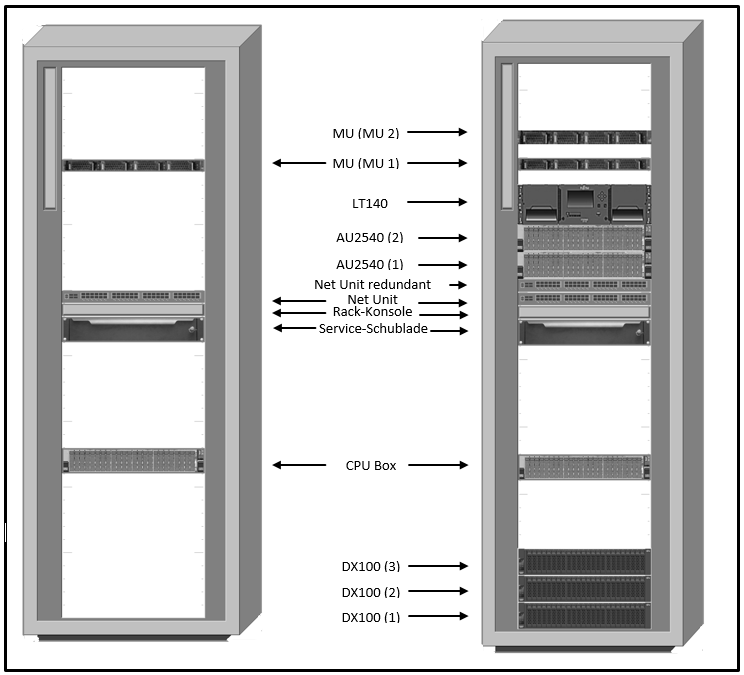

Bild 2: Systemkomponenten SE310/SE320/SE330/SE330B (links Grundausbau, rechts mit optionalen Komponenten)

SE710 / SE730 / SE730B

Das folgende Bild zeigt beispielhaft die Bestückung des Grund-Racks der SE Server SE710 bzw. SE730 / SE730B mit den Komponenten des Grundausbaus und mit optionalen Komponenten.
Die Rack-Höhe beträgt 42 Höheneinheiten.

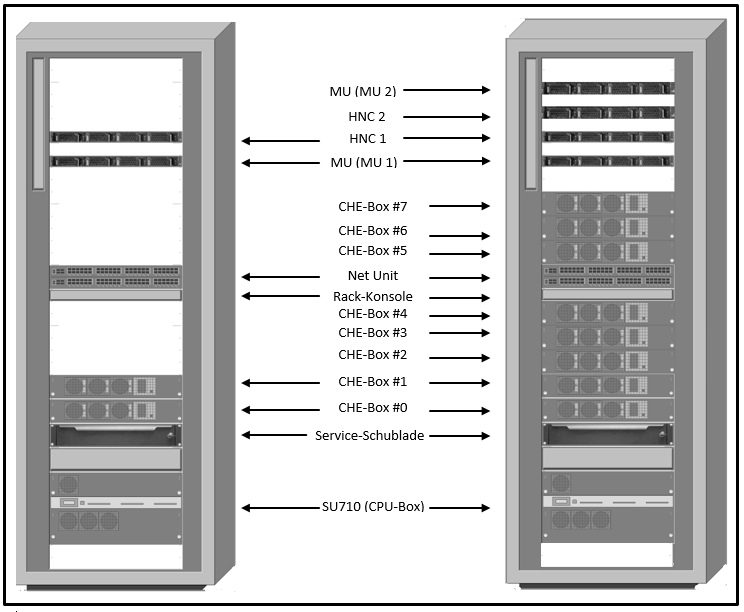

Bild 3: Systemkomponenten SE710/SE730/SE730B (links Grundausbau, rechts mit optionalen Komponenten)
