Rückseite der MU

Bild 14: Management Unit (MU) - Rückseite einer MU M3

Das Bild 14 zeigt die Rückseite einer MU M3, bei der die PCIe-Slots nicht bestückt sind.

ID-/CSS-/Global-Error-Anzeige

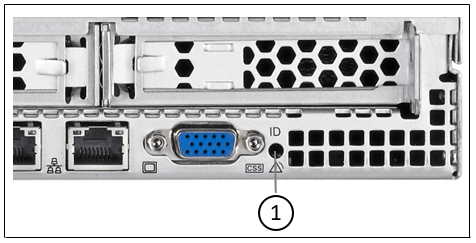

Bild 15: ID-/CSS-/Global-Error-Anzeige (MU M3)

Nr.	Bedeutung
1	ID-/CSS-/Global-Error-Anzeige

Anzeige	Bedeutung
ID	ID-Anzeige (blau) Leuchtet blau, wenn die MU durch Druck auf die ID-Taste ausgewählt wurde. Ein erneuter Druck auf die Taste deaktiviert die Anzeige. Die ID-Anzeige kann auch über den ServerView Operations Manager und die iRMC S<n> Web-Oberfläche aktiviert werden; zudem kann ihr Status an den ServerView Operations Manager und den iRMC S<n> gemeldet werden.
CSS	CSS und Global-Error-Anzeige (gelb/orange)
	Allgemein haben die Zustände dieser Anzeigen folgende Bedeutungen: Leuchten nicht, wenn die MU in Ordnung ist. Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist. Leuchten, wenn ein Prefailure-Ereignis erkannt wurde. Die Anzeige leuchtet auch im Standby-Modus. Blinken, wenn ein Fehlerfall erkannt wurde. Die Anzeige blinkt auch im Standby-Modus. Unabhängig von der Farbe zeigt ein Leuchten oder Blinken ein Fehlerereignis an. Bitte verständigen Sie den Service.

LAN-Anzeigen

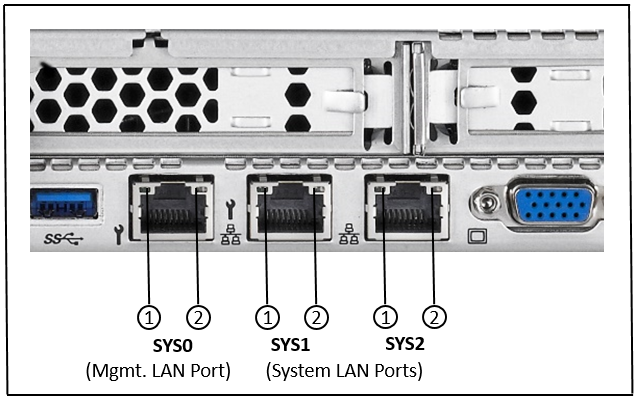

Bild 16: LAN-Anzeigen (MU M3)

Nr.	Bedeutung
1	LAN-Geschwindigkeit Leuchtet grün bei einer LAN-Transferrate von 1 Gbit/s. Leuchtet grün bei einer LAN-Transferrate von 100 Mbit/s. Leuchtet nicht bei einer LAN-Transferrate von 10 Mbit/s.
2	LAN-Verbindung/Transfer Leuchtet grün, wenn eine LAN-Verbindung vorhanden ist. Leuchtet nicht, wenn keine LAN-Verbindung vorhanden ist. Blinkt grün, wenn LAN-Transfer stattfindet.

Anzeige am Hot-Plug-Netzteil

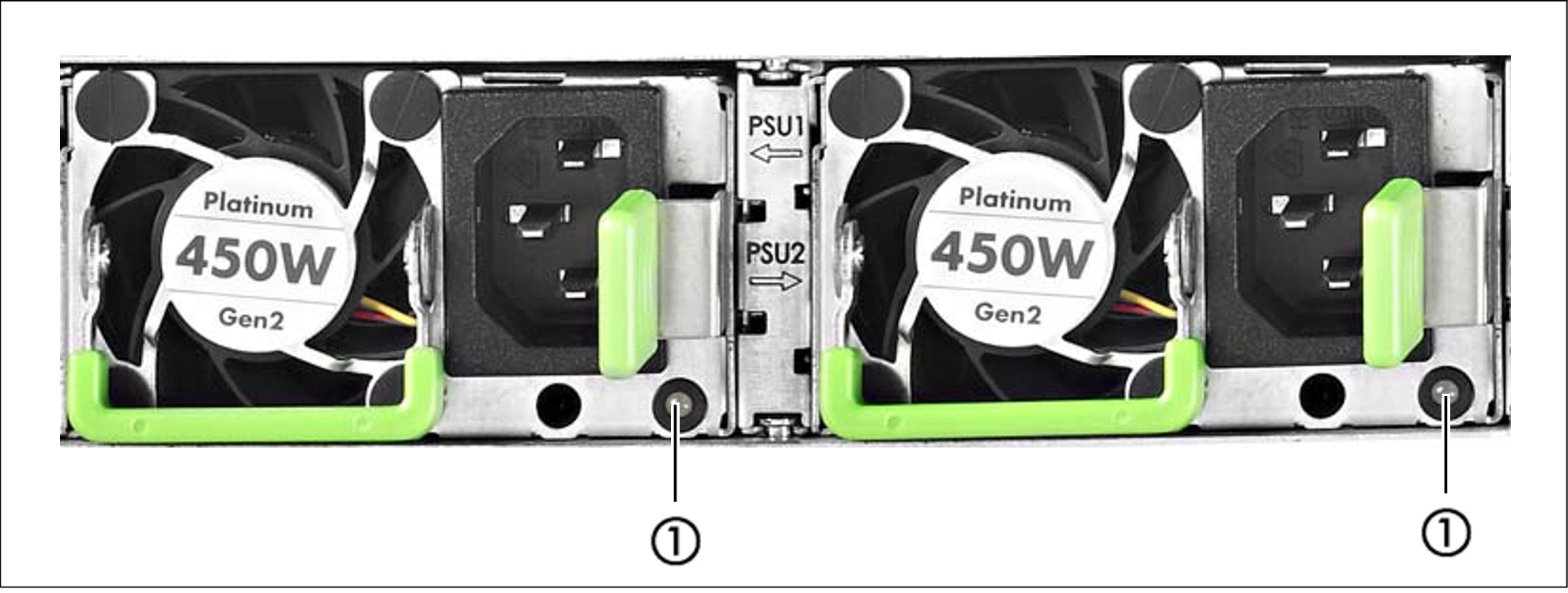

Bild 17: Anzeige am Hot-Plug-Netzteil

Nr.

Bedeutung und Anzeige

1

Anzeige am Hot-Plug-Netzteil (zweifarbig) Blinkt grün, wenn die MU ausgeschaltet ist, aber Netzspannung anliegt (Standby-Modus). Leuchtet grün, wenn die MU eingeschaltet ist und ordnungsgemäß funktioniert. Blinkt orange, wenn ein voraussichtlicher Fehler am Netzteil erkannt worden, das Netzteil aber noch in Betrieb ist. 1) Leuchtet orange bei OCP/OVP oder wenn der Lüfter des Netzteils ausgefallen ist.

1)	Folgende Ereignisse werden als voraussichtliche Fehler erkannt: Die Temperatur ist sehr hoch. Die Leistungsaufnahme ist sehr hoch. Die Stromstärke ist sehr hoch. Die Lüfterdrehzahl ist sehr niedrig. Bitte verständigen Sie in jedem dieser Fälle den Service.



Belegung der PCIe-Slots

Die Belegung der PCIe-Slots unterscheidet sich an MU M3, MU M4 und MU M5.

PCIe-Slot-Belegung an der MU M3

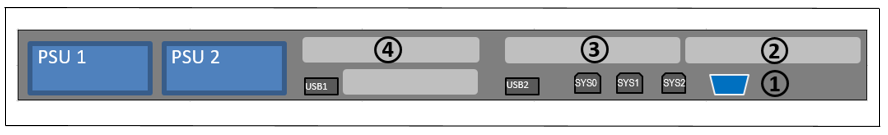

Bild 18: Prinzip der PCIe-Slot-Belegung auf der Geräterückseite (MU M3)

Die Abbildung zeigt die PCIe-Slots der MU M3 an einem SE710. An den verschiedenen Modellreihen des SE Servers sind die PCIe-Slots einer MU M3 wie folgt belegt:

PCIe-Slot	SE710	SE310/SE320
S2	FibreChannel-Karte	optionale FibreChannel-Karte (→ CRD)
S3	optionale FibreChannel-Karte (→ CRD)	optionale FibreChannel-Karte (→ CRD)
S4	nicht belegt	nicht belegt

Tabelle 2: PCIe-Slot-Belegung an einer MU M3

Die MU M3 kann am freien PCIe-Slot S4 mit einer weiteren FibreChannel-Karte aufgerüstet werden. Damit stehen zwei weitere Ports für den ROBAR-Anschluss und Cluster-Funktionalität zur Verfügung.

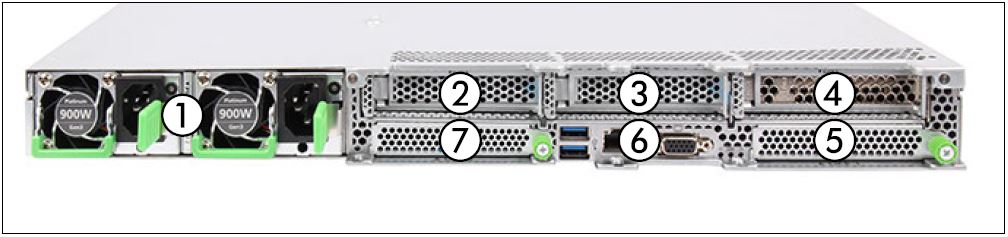

Bild 19: Management Unit (MU) - Rückseite einer MU M4

Nr.	Bedeutung
1	Bis zu zwei Hot-Plug-Netzteile
2	PCIe-Slot 3
3	PCIe-Slot 2
4	PCIe-Slot 1
5	OCP-Modul 1
6	I/O-Anschlüsse
7	OCP-Modul 2 (nicht verwendet)

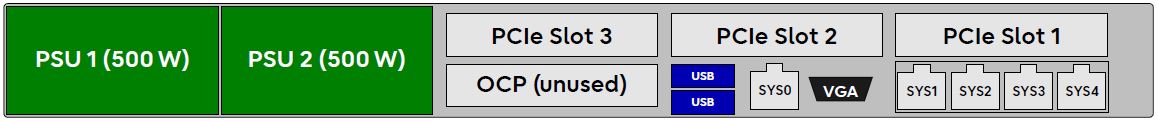

Bild 20: Schematische Darstellung der Rückseite einer MU M4

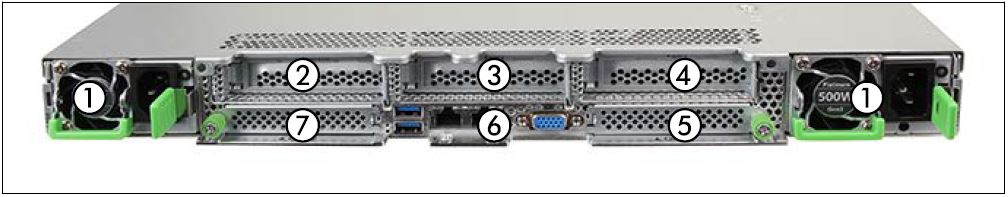

Bild 21: Management Unit (MU) - Rückseite einer MU M5

Nr.	Bedeutung
1	Bis zu zwei Hot-Plug-Netzteile
2	PCIe-Slot 3
3	PCIe-Slot 2
4	PCIe-Slot 1
5	OCP-Modul 1
6	I/O-Anschlüsse
7	OCP-Modul 2 (nicht verwendet)

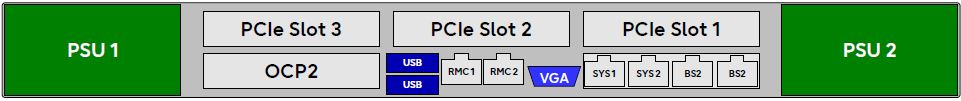

Bild 22: Schematische Darstellung der Rückseite einer MU M5
