Rückseite der SU310

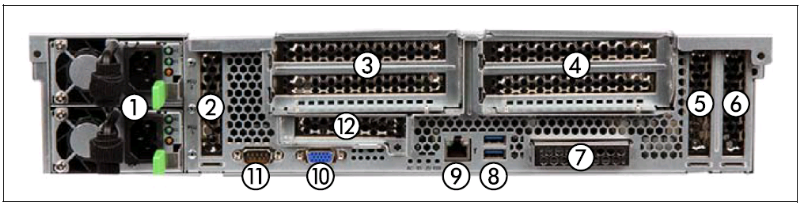

Bild 13: SU310 (Rückseite)
Nr. | Bedeutung |
---|---|
1 | Stromanschlüsse |
2 | PCI-Slot 8 (flache Bauweise) |
3 | PCI-Slot 7 (oben), PCI-Slot 6 (unten) |
4 | PCI-Slot 4 (oben), PCI-Slot 3 (unten) |
5 | PCI-Slot 2 (flache Bauweise) |
6 | PCI-Slot 1 (flache Bauweise) |
7 | Onboard-LAN (SYS1/SYS2 Verbindungen) |
8 | 2x USB 3.0 Ports |
9 | iRMC Management-LAN (SYS0) |
10 | VGA-Anschluss (Verbindung zum KVM-Adapter) |
11 | Serieller Anschluss (normalerweise ungenutzt) |
12 | PCI-Slot 5 (flache Bauweise) |

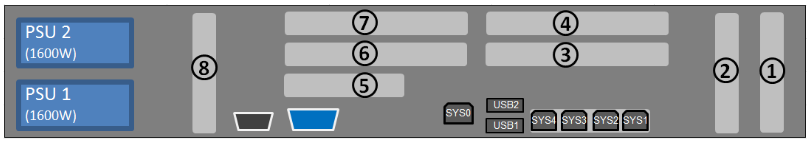

Bild 14: Prinzip der PCIe-Slot-Belegung auf der Geräterückseite (SU310)
Rückseite der SU320 / SU330

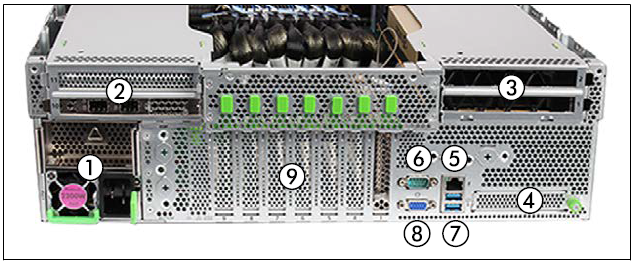

Bild 15: SU320/SU330 (Rückseite)
Nr. | Bedeutung |
---|---|
1 | Stromanschlüsse (ein oder zwei) |
2 | PCIe-Slot 10 und 11 (Riser-Modul) |
3 | PCIe-Slot 1 und 2 (Riser-Modul) |
4 | OCP-Modul (optional) |
5 | Management-LAN |
6 | Serieller Anschluss |
7 | 2x USB-3.0-Ports |
8 | VGA-Anschluss (Verbindung zum KVM-Adapter) |
9 | PCIe-Slots 3 - 9 (flache Bauweise) |

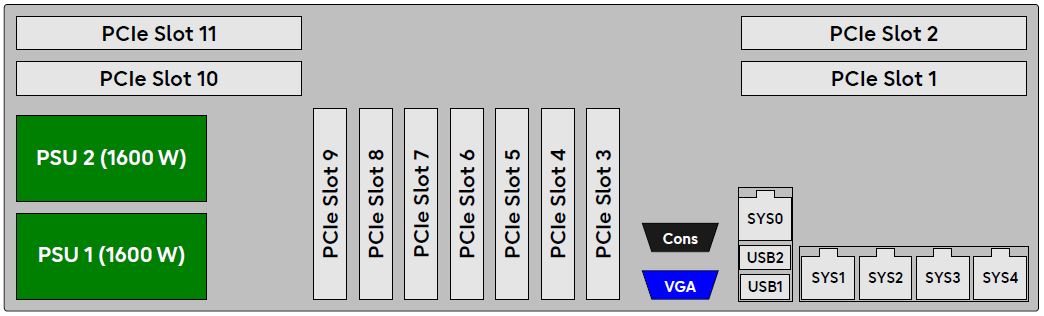

Bild 16: Prinzip der PCIe-Slot-Belegung auf der Geräterückseite (SU320/SU330)
Rückseite der SU330B

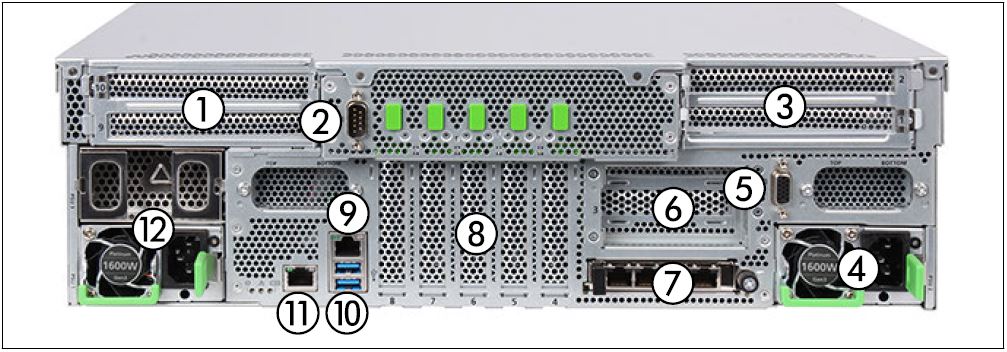

Bild 17: SU330B (Rückseite)
Nr. | Bedeutung |
---|---|
1 | PCIe-Slots 9 und 10 (Riser-Modul) |
2 | Serieller Anschluss |
3 | PCIe-Slots 1 und 2 (Riser-Modul) |
4 | Stromanschluss |
5 | VGA-Anschluss (Verbindung zum KVM-Adapter) |
6 | PCIe-Slot 3 (LP-Riser-Modul, optional) |
7 | OCP-Modul (optional) |
8 | PCIe-Slots 4 - 8 |
9 | Shared LAN |
10 | 2x USB-3.1-Ports |
11 | Management-LAN |
12 | Stromanschlüsse (bis zu zwei) |

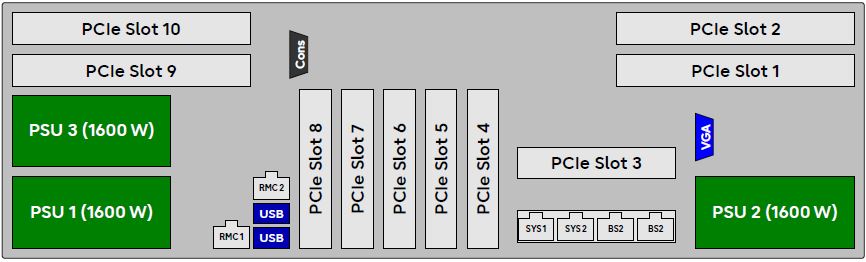

Bild 18: Prinzip der PCIe-Slot-Belegung auf der Geräterückseite (SU330B)
