Rückseite des HNC

Je nach Modell des SE Servers sind unterschiedliche HNC-Varianten vorhanden: HNC M3 in SE710, HNC M4 in SE730 bzw. HNC M5 in SE730B.

HNC M3

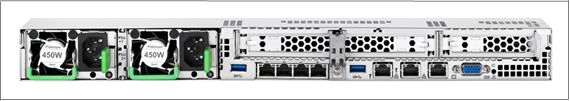

Bild 40: HNC M3 (SE710) - Rückseite

ID-/CSS-/Global-Error-Anzeige

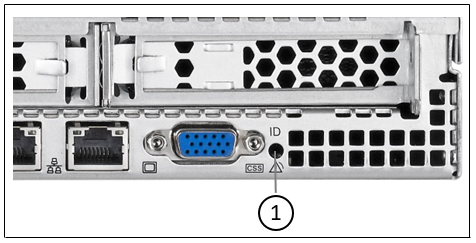

Bild 41: ID-/CSS-/Global-Error-Anzeige (HNC M3)

Nr.	Bedeutung
1	ID-/CSS-/Global-Error-Anzeige

Anzeige	Bedeutung
ID	ID-Anzeige (blau) Leuchtet blau, wenn der HNC durch Druck auf die ID-Taste ausgewählt wurde. Ein erneuter Druck auf die Taste deaktiviert die Anzeige.
CSS	CSS und Global-Error-Anzeige (gelb/orange):
	Allgemein haben die Zustände dieser Anzeigen folgende Bedeutungen: Leuchten nicht, wenn der HNC in Ordnung ist. Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist. Leuchten, wenn ein Prefailure-Ereignis erkannt wurde. Die Anzeige leuchtet auch im Standby-Modus. Blinken, wenn ein Fehlerfall erkannt wurde. Die Anzeige blinkt auch im Standby-Modus. Unabhängig von der Farbe zeigt ein Leuchten oder Blinken ein Fehlerereignis an. Bitte verständigen Sie den Service.

LAN-Anzeigen

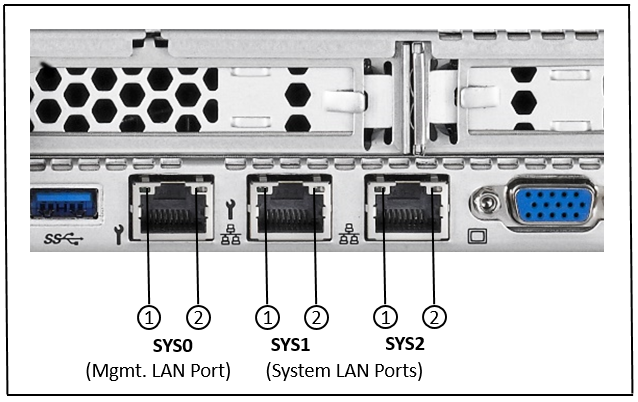

Bild 42: LAN-Anzeigen (HNC M3)

Nr.	Bedeutung
1	LAN-Aktivitätsanzeige Leuchtet grün, wenn eine LAN-Verbindung vorhanden ist. Leuchtet nicht, wenn keine LAN-Verbindung vorhanden ist. Blinkt grün, wenn LAN-Transfer stattfindet.
2	LAN-Geschwindigkeitsanzeige Leuchtet gelb bei einer LAN-Transferrate von 1 Gbps. Leuchtet grün bei einer LAN-Transferrate von 100 Mbps. Leuchtet nicht bei einer LAN-Transferrate von 10 Mbps.

Anzeige am Hot-Plug-Netzteil

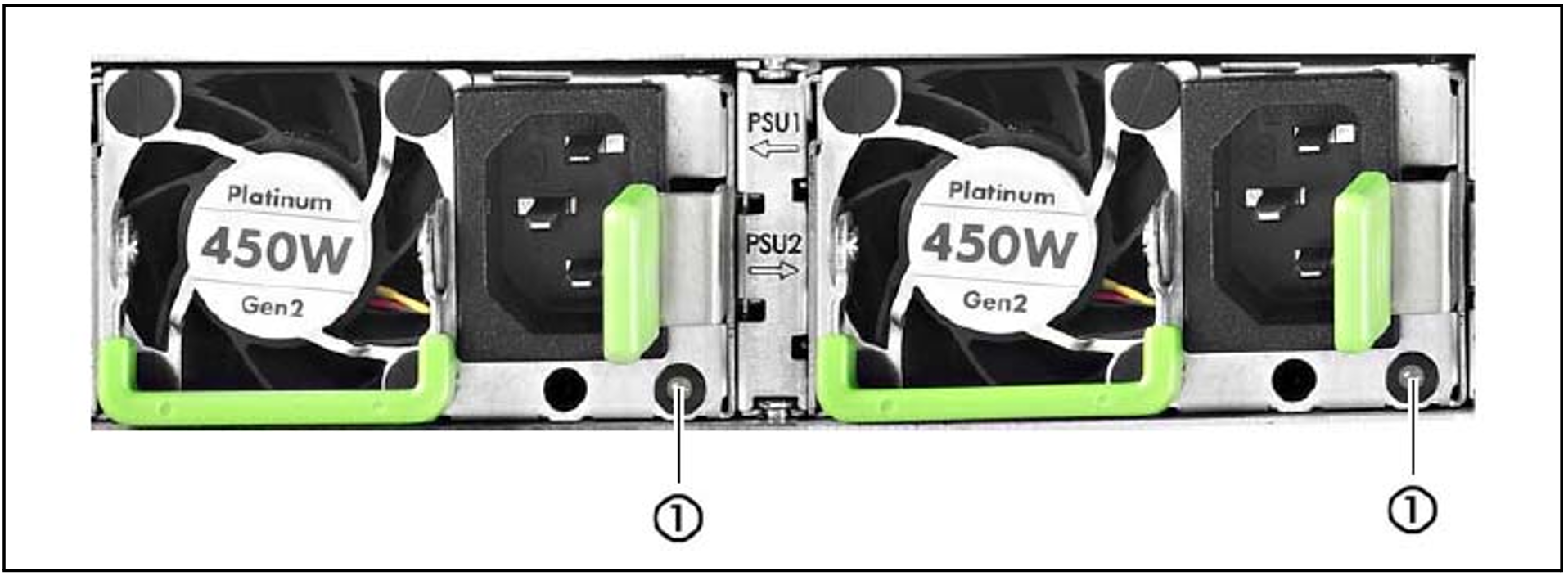

Bild 43: Anzeige am Hot-Plug-Netzteil

Nr.

Bedeutung

1

Anzeige am Hot-Plug-Netzteil (zweifarbig) Blinkt grün, wenn der HNC ausgeschaltet ist, aber Netzspannung anliegt (Standby-Modus). Leuchtet grün, wenn der HNC eingeschaltet ist und ordnungsgemäß funktioniert. Blinkt orange, wenn ein voraussichtlicher Fehler am Netzteil erkannt worden, das Netzteil aber noch in Betrieb ist. 1) Leuchtet orange, wenn keine Netzspannung vorhanden oder das Netzteil ausgefallen ist.

1)	Folgende Ereignisse werden als voraussichtliche Fehler erkannt: Die Temperatur ist sehr hoch Die Leistungsaufnahme ist sehr hoch Die Stromstärke ist sehr hoch Die Lüfterdrehzahl ist sehr niedrig. Bitte verständigen Sie in jedem dieser Fälle den Service.

PCIe-Slot-Belegung des HNC M3

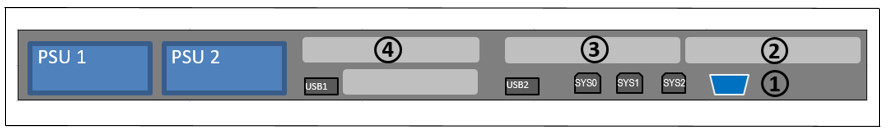

Bild 44: HNC M3 (SE710) - Prinzip der PCIe-Slot-Belegung auf der Geräterückseite

PCIe-Slot	Belegung
1	SAS Raid Controller für interne HDDs
2	optional 4-fach LAN-Karte (10 GBit) mit RJ45 Anschlüssen oder 4-fach LAN-Karte (10 GBit) mit optischen Anschlüssen
3	FibreChannel-Karte
4	4-fach LAN-Karte (10 GBit) mit RJ45 Anschlüssen

HNC M4

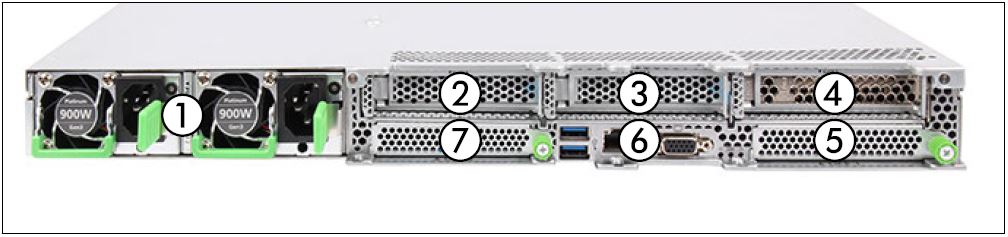

Bild 45: HNC M4 (SE730) - Rückseite

Nr.	Bedeutung
1	Bis zu zwei Hot-Plug-Netzteile
2	PCIe-Slot 3
3	PCIe-Slot 2
4	PCIe-Slot 1
5	OCP-Modul 1
6	I/O-Anschlüsse
7	OCP-Modul 2 (allgemein nicht verwendet; für optionale Nutzung mit X710-DA4-Controller freigegeben)

PCIe-Slot-Belegung des HNC M4

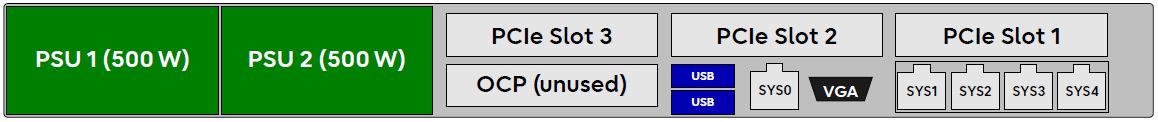

Bild 46: HNC M4 (SE730) - Prinzip der PCIe-Slot-Belegung auf der Geräterückseite

HNC M5

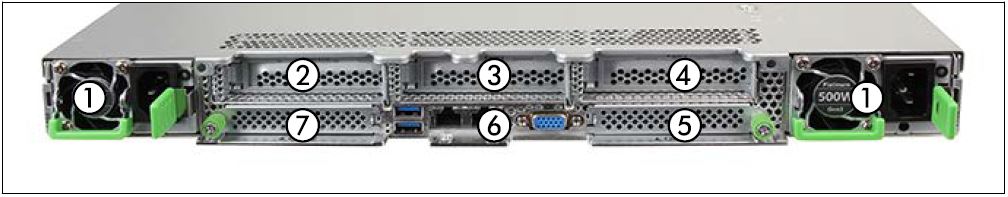

Bild 47: HNC M5 (SE730B) - Rückseite

Nr.	Bedeutung
1	Bis zu zwei Hot-Plug-Netzteile
2	PCIe-Slot 3
3	PCIe-Slot 2
4	PCIe-Slot 1
5	OCP-Modul 1
6	I/O-Anschlüsse
7	OCP-Modul 2 (allgemein nicht verwendet; für optionale Nutzung mit X710-DA4-Controller freigegeben)

PCIe-Slot-Belegung des HNC M5

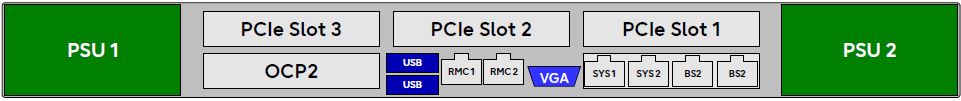

Bild 48: HNC M5 (SE730B) - Prinzip der PCIe-Slot-Belegung auf der Geräterückseite
