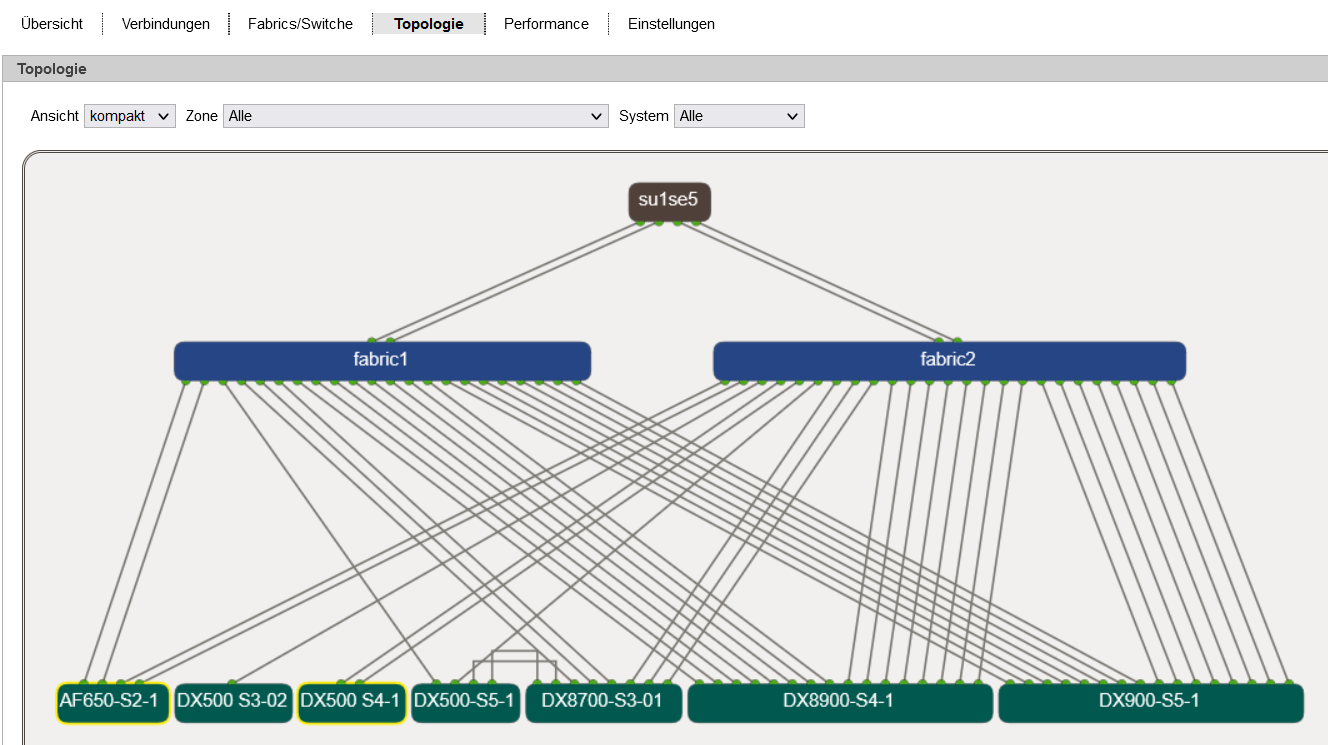

Die Registerkarte Topologie zeigt alle Verbindungen des FC-Netzwerks des SE-Verwaltungsbereichs in einer grafischen Darstellung an. Wenn Sie mit der Maus über eine Netzwerkkomponente streichen, zeigt ein Tooltipp Detailinformationen dazu an.
> | Wählen Sie Hardware -> FC Netzwerke, Registerkarte Topologie. |
Ansicht
Die Anzeige kann zwischen detaillierter und kompakter Form umgeschaltet werden. In der kompakten Form sind nur die Hauptkomponenten wie Fabrics, Server und Storage-Systeme zu sehen.
Zone
Liste der Zonen. Voreingestellt ist Alle, d.h. es werden alle Zonen angezeigt. Wenn Sie eine Zone auswählen, werden alle Komponenten außerhalb der gewählten Zone nur noch schattiert angezeigt.
System
Liste der Storage-Systeme und Server. Voreingestellt ist Alle, d.h. es werden alle Systeme angezeigt. Wenn Sie ein System auswählen, werden alle Switche und Systeme, welche keine Verbindung mit diesem haben, nur noch schattiert angezeigt.
Weitere Informationen zur Darstellung finden Sie in der Online-Hilfe.
