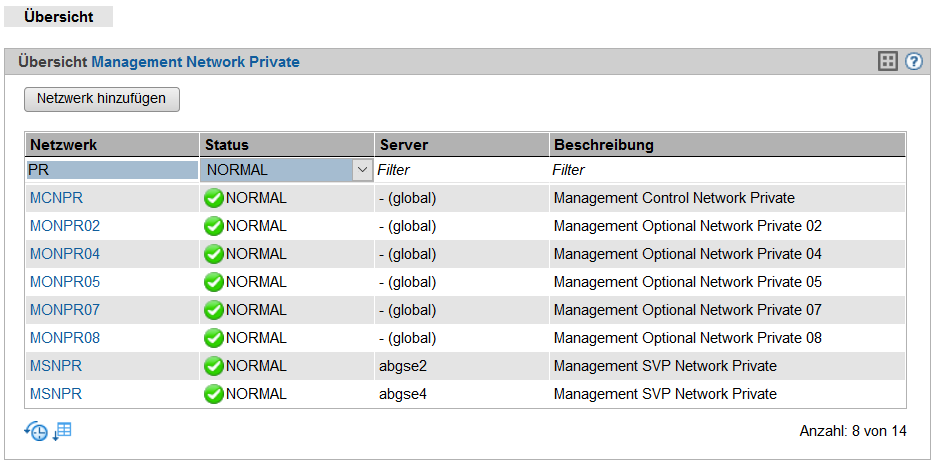

Einen Überblick über den aktuellen Status aller in der aktuellen Konfiguration vorhandenen privaten Management-Netzwerke liefert die Registerkarte Übersicht.
> | Wählen Sie Hardware -> IP Netzwerke -> Management Network Private, Registerkarte Übersicht.
|
- Die Spalte Server wird nur bei einer Management-Cluster-Konfiguration angezeigt.
Diese Spalte zeigt für jedes SE Server-spezifische Netzwerk den Namen des SE Servers an, zu dem das Netzwerk gehört. Für jedes SE Server-übergreifende private Management-Netzwerk zeigt die Spalte Server den Wert (global) an.
Netzwerk hinzufügen
Eine SE-Server-Konfiguration kann maximal bis zu 8 Management Optional Network Private (MONPR01 ... MONPR08) enthalten. Solange noch keine 8 MONPR Netzwerke vorhanden sind, können Sie weitere MONPR hinzufügen:
> | Klicken Sie auf Netzwerk hinzufügen. Der Dialog Netzwerk hinzufügen öffnet sich und der erste freie Netzwerkname wird vorbelegt. |
> | Folgen Sie den Anweisungen des Wizards und tragen Sie die Daten des Netzwerks ein. Detaillierte Information entnehmen Sie der SE Manager-Hilfe. |
Übersicht über ein einzelnes privates Management-Netzwerk
Die Übersicht sieht bei allen privaten Management-Netzwerken ähnlich aus. Daher wird hier nur das MONPR01 gezeigt. Bei allen privaten Management-Netzwerken können Sie die MAC-Adressen anzeigen. Detaillierte Information zu Registerkarten und den Folgedialogen entnehmen Sie der SE Manager-Hilfe.

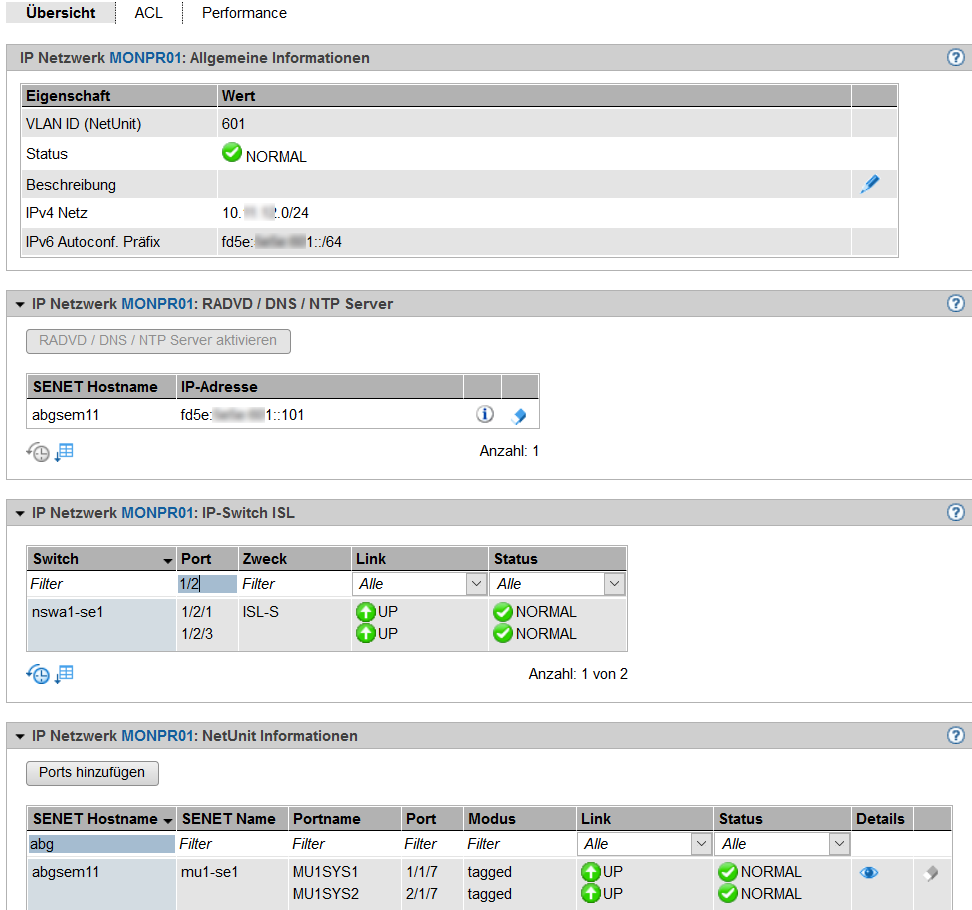

> | Wählen Sie Hardware -> IP Netzwerke -> Management Network Private -> MONPR01, Registerkarte Übersicht. |
Die Registerkarte Übersicht mit allen Informationen zum MONPR01 öffnet sich.
MAC-Adressen anzeigen
> | Suchen Sie in der Gruppe NetUnit Informationen die gewünschte Unit und klicken Sie auf das Icon MAC-Adressen ( ).Der Folgedialog MAC-Adressen anzeigen zeigt die aktiven MAC-Adressen der Unit an. |
