Je nach Modell des SE Servers enthält er Management Units des Typs MU M3, MU M4, MU M5 oder MU M6.
MU M3

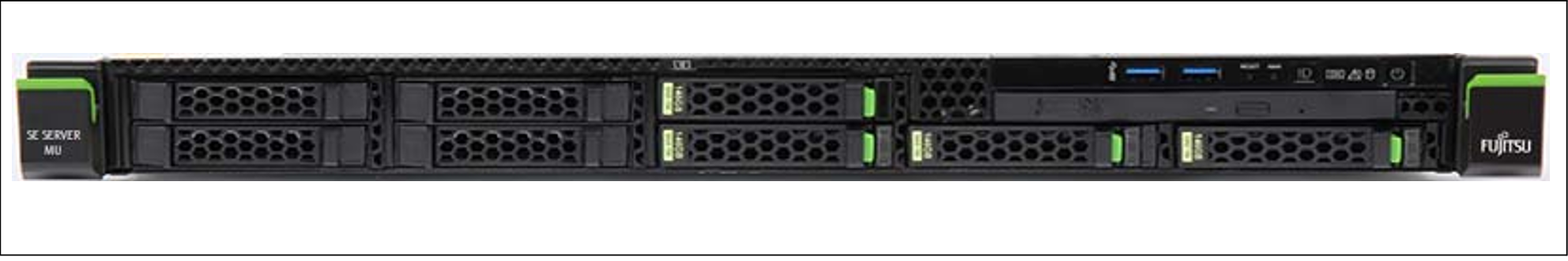

Bild 8: Management Unit (MU) - Frontseite einer MU M3
Anzeigen am Frontpanel der MU M3

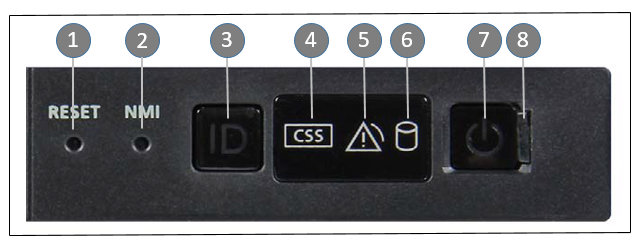

Bild 9: Anzeigen und Bedienelemente am Front Panel der MU M3
Nr. | Beschriftung | Schaltfläche / Anzeige | Funktion | Status |
1 | RESET | Reset-Taste | Systemneustart. Nur für Service! | |
2 | NMI | NMI-Taste | Nur für Service! | |
3 | ID | ID-Taste | Kennzeichnet die ID-Anzeige am Frontpanel und am I/O-Panel für eine einfachere Serveridentifizierung. | blau an |
4 |
| CSS-Anzeige | Falls an oder blinkend, benachrichtigen Sie den Service! | aus / orange / orange blinkend |
5 |
| Global-Error-Anzeige | Falls an oder blinkend, benachrichtigen Sie den Service! | aus / orange / orange blinkend |
6 |
| HDD-Aktivitätsanzeige | Datenzugriff läuft | grün blinkend |
7 |
| Ein/Aus-Taste | Server ein- und ausschalten: Aus / Server eingeschaltet / BMC-Firmware wird gestartet nach Anschluss an Stromnetz | aus / grün an / langsam grün blinkend |
8 |
| Anzeige für Netzkabel angeschlossen | Der Server ist ausgeschaltet und an das Stromnetz angeschlossen (Standby-Modus) / | grün an / aus |
MU M4 / MU M5 / MU M6

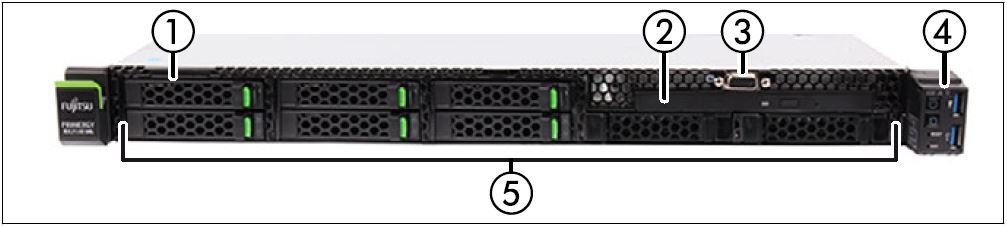

Bild 10: Management Unit (MU) - Frontseite einer MU M4 / MU M5 / MU M6
| Nr. | Funktion |
|---|---|
| 1 | ID-Karte |
| 2 | Optisches Laufwerk (ODD) bzw. Dummy-Abdeckung |
| 3 | ggf. Front VGA-Anschluss |
| 4 | Bedienfeld (siehe unten) |
| 5 | HDDs / SSDs / PCIe SSDs / EDSFF SSDs / Dummy-Module |
Anzeigen am Frontpanel der MU M4 / MU M5 / MU M6

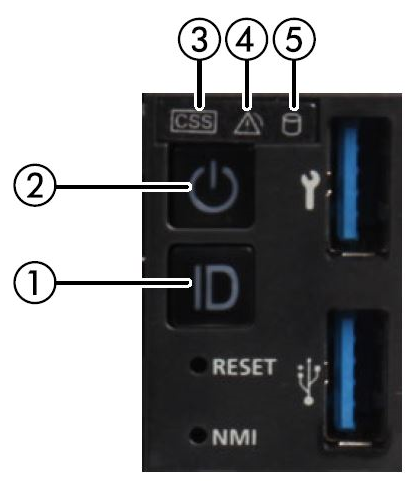

Bild 11: Anzeigen und Bedienelemente am Front Panel der MU M4 / MU M5 / MU M6
Nr. | Beschriftung | Schaltfläche / Anzeige | Funktion | Status |
1 | ID | ID-Taste | Kennzeichnet die ID-Anzeige am Frontpanel und am I/O-Panel für eine einfachere Serveridentifizierung. | blau an |
2 |
| Ein/Aus-Taste | Server ein- und ausschalten: Aus / Server eingeschaltet / BMC-Firmware wird gestartet nach Anschluss an Stromnetz | aus / grün an / langsam grün blinkend |
3 |
| CSS-Anzeige | Falls an oder blinkend, benachrichtigen Sie den Service! | aus / orange / orange blinkend |
4 |
| Global-Error-Anzeige | Falls an oder blinkend, benachrichtigen Sie den Service! | aus / orange / orange blinkend |
5 |
| HDD-Aktivitätsanzeige | Datenzugriff läuft | grün blinkend |
RESET | Reset-Taste | Systemneustart. Nur für Service! | ||
NMI | NMI-Taste | Nur für Service! |
Schema der Frontseite von MU M4, MU M5 und MU M6

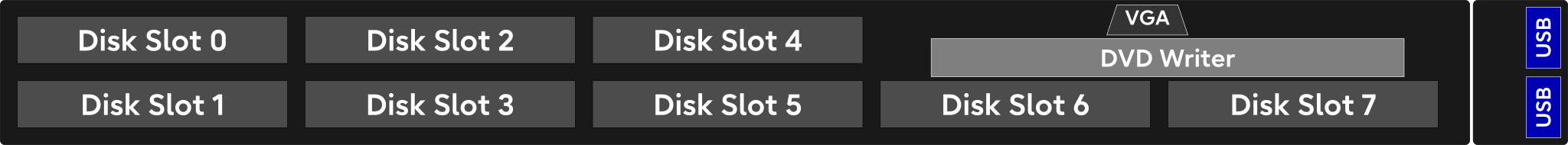

Bild 12: Front der MU M4 / MU M5 / MU M6 (Schema)
