Juniper-Switche

Juniper-Switche werden in der Net Unit von SE330 / SE330B / SE340 und SE730 / SE730B / SE740 verwendet.

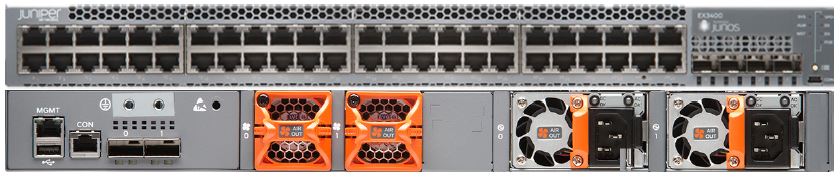

Bild 24: Net Unit (Juniper EX3400-48-AFI)

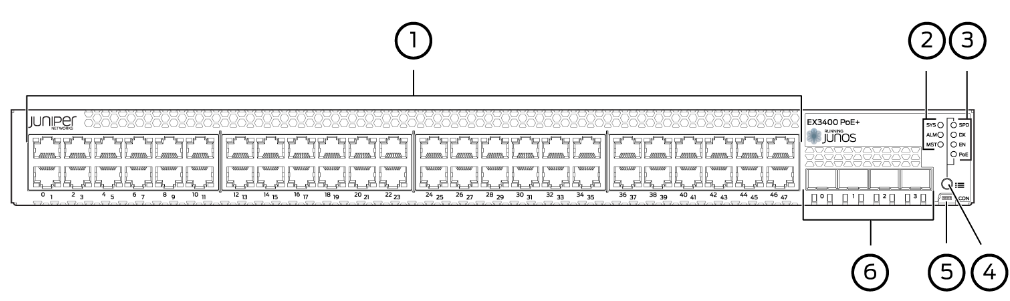

Bild 25: Net Unit (Juniper EX3400-48-AFI): Schema Ports und Kontrollfeld

1	RJ-45 Ports
2	LEDs Chassis-Status
3	LEDs Port-Status-Modus
4	Reset-Knopf
5	Mini-USB Konsol-Port
6	Uplink-Ports

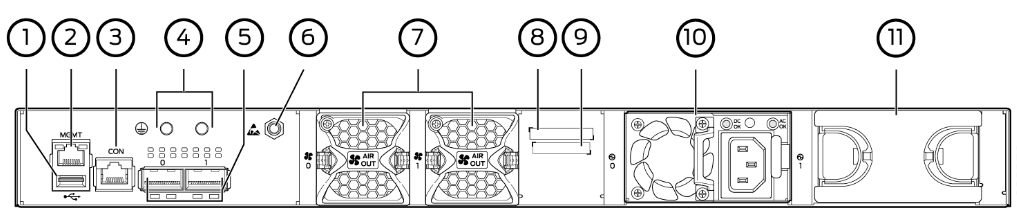

Bild 26: Net Unit (Juniper EX3400-48-AFI): Schema Anschlüsse

1	USB-Port
2	Management Ethernet-Port
3	RJ-45 Konsol-Port
4	Schutzerdungsvorrichtung
5	QSFP+ Uplink-Ports
6	ESD-Punkt für elektrostatische Entladung
7	Lüftermodule
8	CLEI-Code
9	Seriennummer ID
10	AC-Netzteil
11	2. AC-Netzteil (im Schema abgedeckt)
