Rack des SE Servers

SE310 / SE320 / SE330 / SE330B / SE340

Das folgende Bild zeigt beispielhaft die Bestückung des Grund-Racks der SE Server SE310, SE320, SE330 / SE330B bzw. SE340 mit den Komponenten des Grundausbaus und mit optionalen Komponenten.

Die Rack-Höhe beträgt 42 Höheneinheiten. Eine SU310 belegt zwei Höheneinheiten, SU320, SU330 / SU330B und SU340 belegen je drei Höheneinheiten.

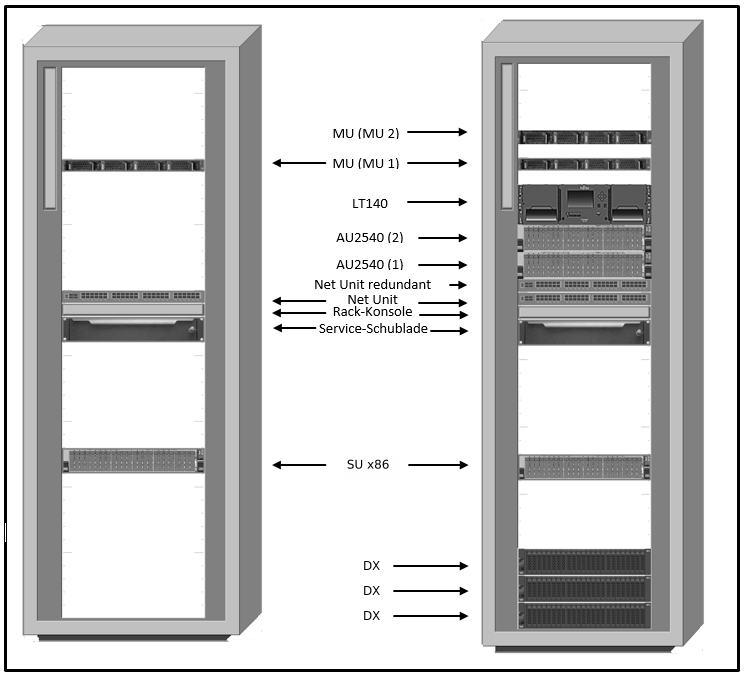

Bild 2: Systemkomponenten SE310/SE320/SE330/SE330B/SE340 (links Grundausbau, rechts mit optionalen Komponenten)

SE710 / SE730 / SE730B / SE740

Das folgende Bild zeigt beispielhaft die Bestückung des Grund-Racks der SE Server SE710, SE730 / SE730B bzw. SE740 mit den Komponenten des Grundausbaus und mit optionalen Komponenten.

Die Rack-Höhe beträgt 42 Höheneinheiten.

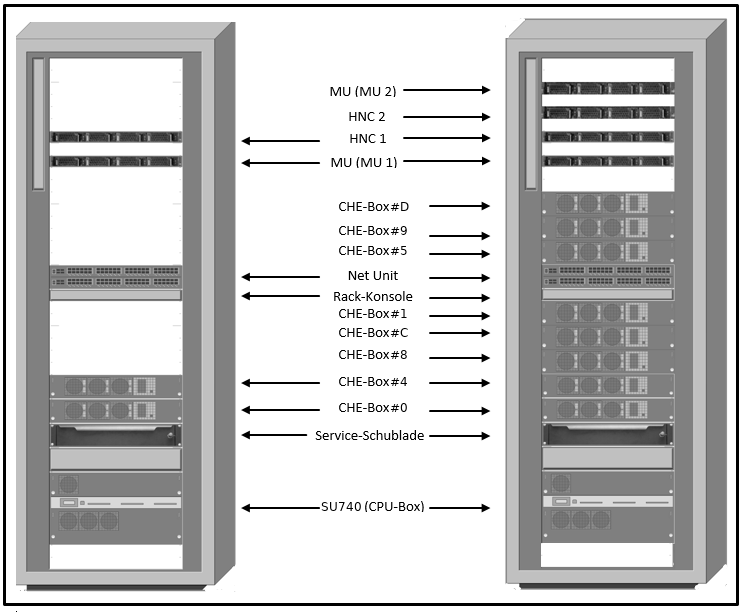

Bild 3: Systemkomponenten SE710/SE730/SE730B/SE740 (links Grundausbau, rechts mit optionalen Komponenten)
