Rückseite der Server Unit

Rückseite der SU310

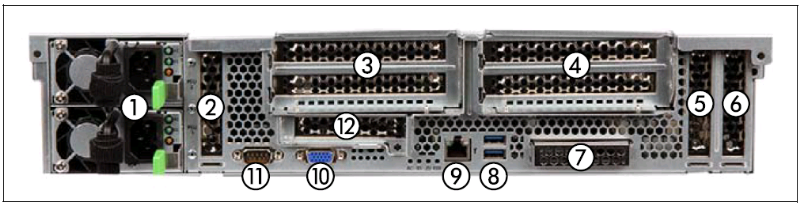

Bild 13: SU310 (Rückseite)

Nr.	Bedeutung
1	Stromanschlüsse
2	PCI-Slot 8 (flache Bauweise)
3	PCI-Slot 7 (oben), PCI-Slot 6 (unten)
4	PCI-Slot 4 (oben), PCI-Slot 3 (unten)
5	PCI-Slot 2 (flache Bauweise)
6	PCI-Slot 1 (flache Bauweise)
7	Onboard-LAN (SYS1/SYS2 Verbindungen)
8	2x USB 3.0 Ports
9	iRMC Management-LAN (SYS0)
10	VGA-Anschluss (Verbindung zum KVM-Adapter)
11	Serieller Anschluss (normalerweise ungenutzt)
12	PCI-Slot 5 (flache Bauweise)

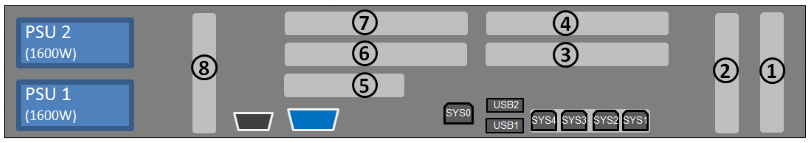

Bild 14: Prinzip der PCIe-Slot-Belegung auf der Geräterückseite (SU310)



Rückseite der SU320 / SU330

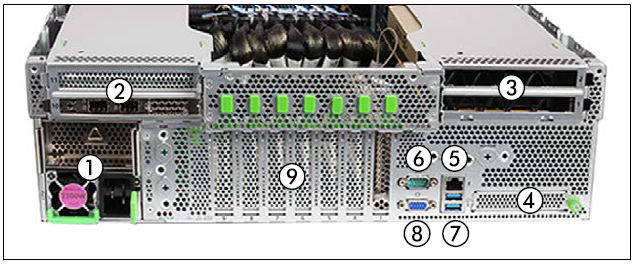

Bild 15: SU320/SU330 (Rückseite)

Nr.	Bedeutung
1	Stromanschlüsse (ein oder zwei)
2	PCIe-Slot 10 und 11 (Riser-Modul)
3	PCIe-Slot 1 und 2 (Riser-Modul)
4	OCP-Modul (optional)
5	Management-LAN
6	Serieller Anschluss
7	2x USB-3.0-Ports
8	VGA-Anschluss (Verbindung zum KVM-Adapter)
9	PCIe-Slots 3 - 9 (flache Bauweise)

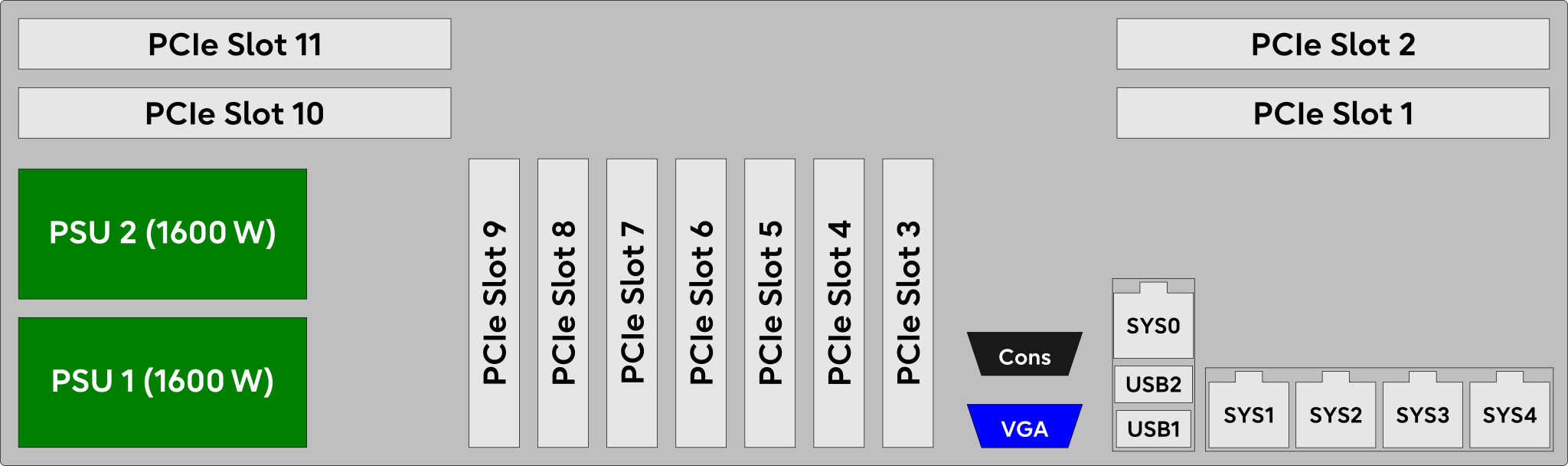

Bild 16: Prinzip der PCIe-Slot-Belegung auf der Geräterückseite (SU320/SU330)



Rückseite der SU330B / SU340

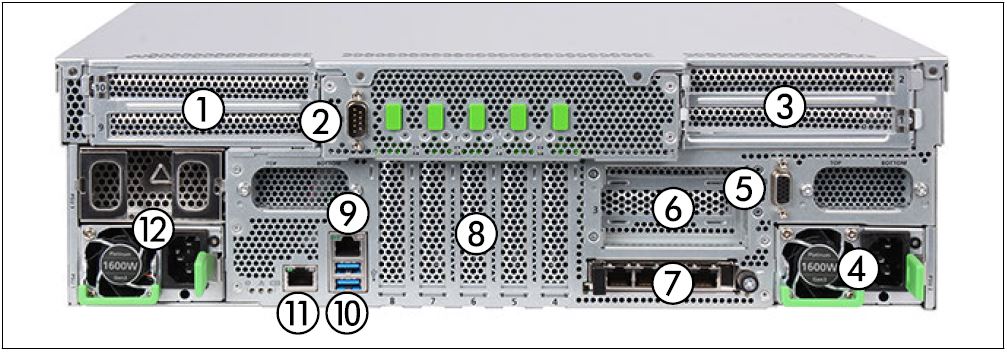

Bild 17: SU330B / SU340 (Rückseite)

Nr.	Bedeutung
1	PCIe-Slots 9 und 10 (Riser-Modul)
2	Serieller Anschluss
3	PCIe-Slots 1 und 2 (Riser-Modul)
4	Stromanschluss
5	VGA-Anschluss (Verbindung zum KVM-Adapter)
6	PCIe-Slot 3 (LP-Riser-Modul, optional)
7	OCP-Modul (optional)
8	PCIe-Slots 4 - 8
9	Shared LAN
10	2x USB-3.1-Ports
11	Management-LAN
12	Stromanschlüsse (bis zu zwei)

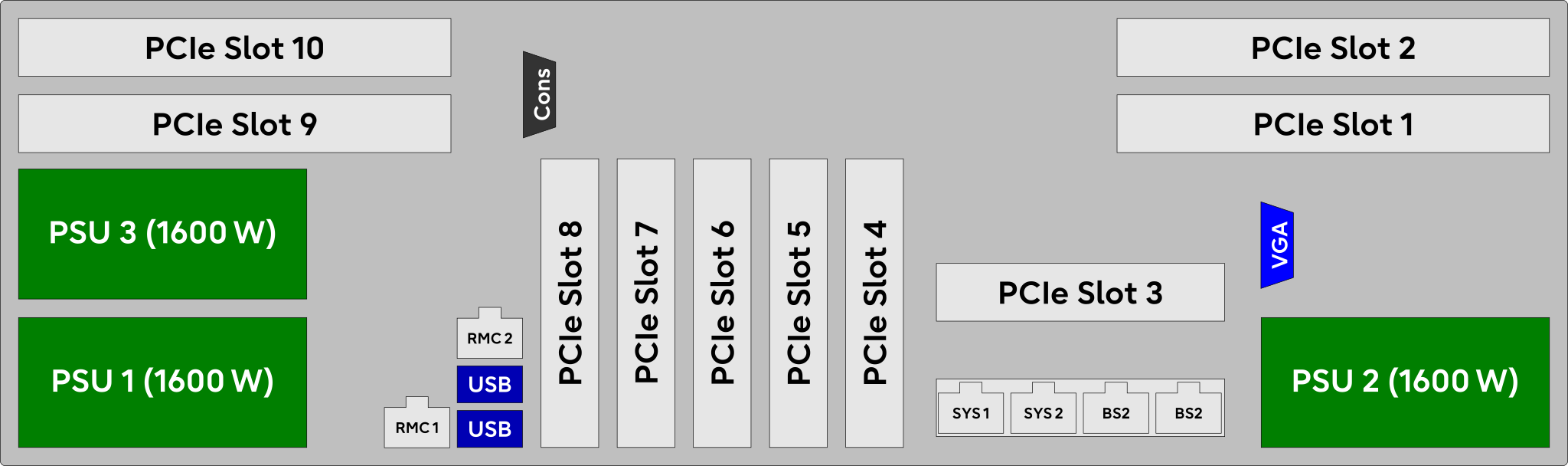

Bild 18: Prinzip der PCIe-Slot-Belegung auf der Geräterückseite (SU330B / SU340)
