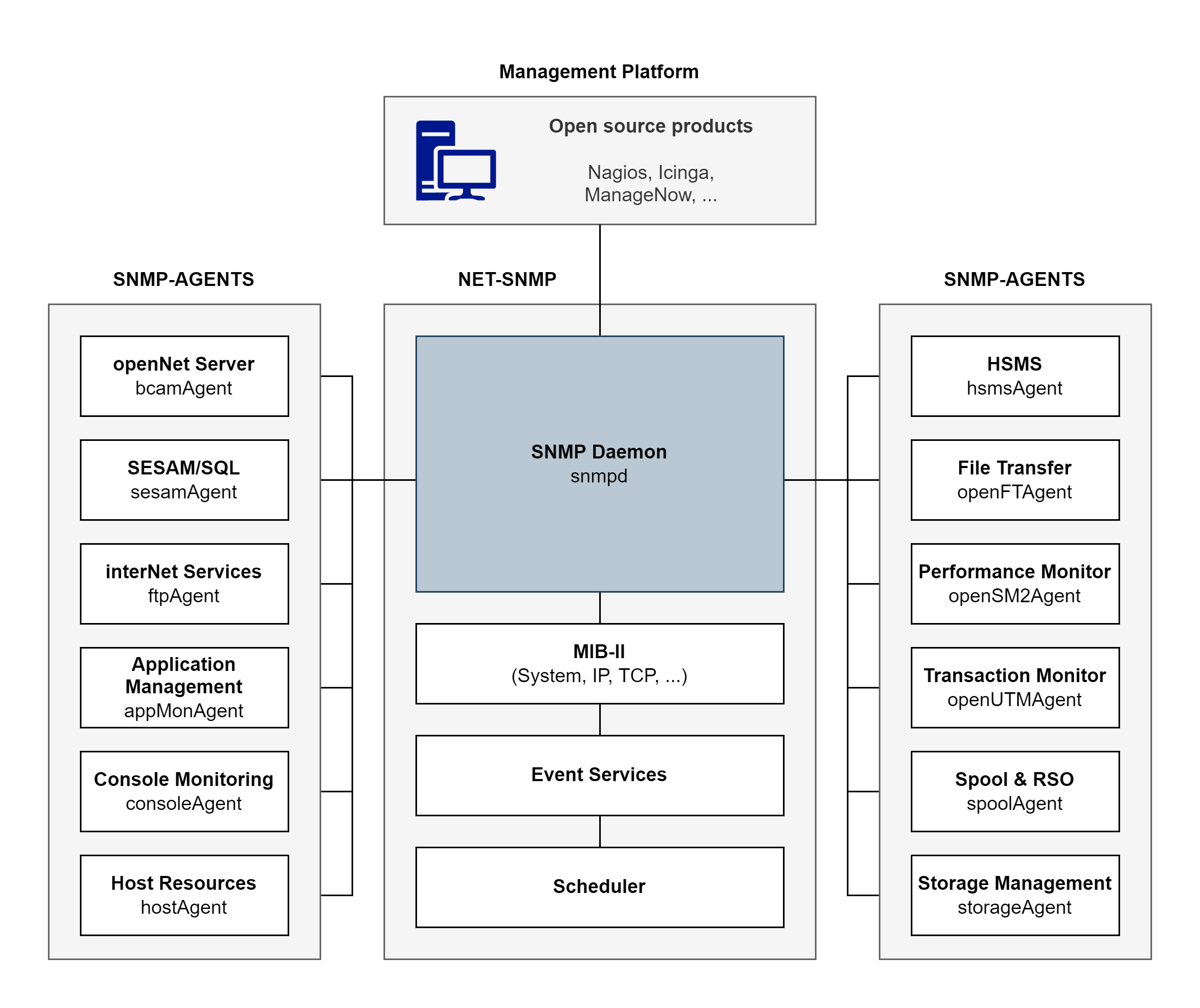

Bild 3: Aufbau des SNMP-Managements in BS2000
NET-SNMP
NET-SNMP V5.8 wird mit BS2000 OSD/BC ausgeliefert und enthält den SNMP-Dämon snmpd, den SNMP-Trap-Dämon snmptrapd und SNMP-Client-Tools (snmpwalk, snmpget und snmpset). Der SNMP-Dämon enthält außerdem die Funktionalität von Event und Scheduler Services.
Der SNMP-Dämon ist einerseits der BS2000-Kommunikationspartner der Management-Station, der das SNMP-Protokoll abwickelt. Andererseits steuert er die Kommunikation mit den Agenten und bietet zusätzlich Zugriffe auf verschiedene Gruppen der MIB-II (System,
Mit Event Services lassen sich MIB-Objekte anderer Agenten überwachen und einfache Aktionen ausführen, sobald bestimmte Bedingungen (Trigger Tests) erfüllt sind.
Scheduling Services ermöglicht es, Änderungen an Objekten periodisch oder zu definierten Zeitpunkten auszuführen.
SNMP-AGENTS
Mit SNMP-AGENTS V1.0 wird ein Set von Agenten für BS2000-spezifische Management-Aufgaben ausgeliefert.
Der Application Monitor Agent überwacht Benutzeranwendungen, BCAM-Anwendungen, Tasks, Jobvariablen, BS2000-Subsysteme und Logging-Dateien von BS2000, POSIX und NFS. DCAM-Anwendungen, Protokoll-Dateien und Subsystem-Zustände können zyklisch überwacht werden. Logisch zusammengehörige Objekte aus einem Business-Prozess können mit dem Application Monitor Agent als Gruppe zusammengefasst werden und sowohl gemeinsam als auch einzeln überwacht werden.
Der Console Monitor Agent dient der Konsolüberwachung. Er bietet Ihnen einerseits die Möglichkeit, Konsolmeldungen als Traps weiterzuleiten; die Menge der zu erfassenden Meldungen kann dabei gezielt definiert werden. Andererseits können Sie von der Management-Station aus BS2000-SDF-Kommandos absetzen und das Resultat dieser Kommandos abfragen.
Der Agent Host Resources liefert Informationen über das System, über Geräte und Datei-Systeme sowie über die installierte Software und meldet Zustandswechsel.
Der HSMS Agent ermöglicht das Lesen und Ändern von globalen HSMS-Daten. Ferner liefert er detaillierte Informationen über HSMS-Aufträge. Der Umfang der Aufträge kann durch die Auswahlkriterien „Zustand“ und „Herkunftsort“ eingeschränkt werden.
Der openFT (BS2000) Agent liefert Informationen über FT-Systemparameter und Statistikdaten des laufenden Betriebs. Weitere Funktionen sind das Starten und Stoppen des FT, die Steuerung der Diagnose, das Erzeugen neuer Public-Keys zur Verschlüsselung und das Ändern des Status eines FT-Partners.
Der openSM2 Agent zur Performance-Überwachung liefert vom SM2-Subsystem zur Verfügung gestellte Realzeit-Werte zur Überwachung des CPU-Verbrauchs, der I/O-Raten und der Speicherbelegung.
Der openUTM Agent ermöglicht die Überwachung und Steuerung ausgewählter UTM-Anwendungen, z.B. Informationen über UTM-Objekte, Änderung von
Anwendungseigenschaften und Systemparametern, Beenden einer UTM-Anwendung.Der Agent für Spool & Print Service überwacht die Geräte für SPOOL und RSO und liefert Informationen zu Druckaufträgen.
Der Agent für das Storage-Management liefert Informationen über Pubsets und Platten. Außerdem kann der Agent den Zustand ausgewählter Pubsets und Platten überwachen.
Der BCAM-Agent liefert Informationen über NEA- ISO- und TCP-IP-Protokolle und stellt sie auf dem Transportsystem zur Verfügung.
Der FTP-Agent liefert Informationen über FTP-basierte Datenübertragungen. Er ermöglicht es außerdem, die lokalen FTP-Dämonen über die Änderung von Zustand und Parametern zu steuern.
Der SESAM/SQL-Agent liefert Statístikinformationen in Hinblick auf die verfügbaren Data Base-Handler. Er liefert außerdem die Messwert-Ausgaben des SESAM/SQL Perfomancemonitors.
