Beispiel zum ADMIN- und VC-Dialog über $VMCONS

&pagelevel(5)&pagelevel

Dieses Beispiel zeigt die Bedienung des Gesamtsystems VM2000 und der VM2 durch den VM2000-Administrator (ADMIN-Dialog mit der Monitor-VM über $VMCONS) an einer SU /390. Das Gastsystem auf der zweiten VM wird über eine eigene OMNIS-Verbindung im VC-Dialog gestartet und hochgefahren.

Ein Beispiel für den ADMIN-Dialog über eine privilegierte Benutzertask finden Sie im Abschnitt "Beispiel zum ADMIN-Dialog aus einer Benutzertask".
Ablaufprotokoll:

@: OMS0001 USER IS CONNECTED TO OMNIS (TERMINAL=(STATFD70/MCH9700D);
   TID=   474)
@: OMS0002 OMNIS VERSION <ver> READY ——————————————————————————————————  (1)
@:option logging=yes ——————————————————————————————————————————————————  (2)
@:option input-logging=send,output-logging=send
@:option pac=std ——————————————————————————————————————————————————————  (3)
@:option break-key=1,call-inf=yes,call-key=2 ——————————————————————————  (4)
@:opncon vm01,typ=dcam,ptnname=$vmcons,proname=d021ze01,appname=OMS111   (5)
@: OMS0012 'OPNCON' COMMAND ACCEPTED (PAC=VM01, PID=   477,
           APPNAME=(OMS111/D021ZE01))
@: OMS0014 'OPNCON' COMMAND EXECUTED SUCCESSFULLY
           (PARTNER=($VMCONS/D021ZE01), PAC=VM01) —————————————————————  (6)

vm01:/begin-vm-dialog vm-id=1,type=*admin(output-prefix=*no)  —————————  (7)
VM01: % VMS3000 VM2000 COMMAND /BEGIN-VM-DIALOG FOR
                VIRTUAL MACHINE (1,MONITOR) PROCESSED SUCCESSFULLY
VM01: % NBR0740 COMMAND COMPLETED 'BEGIN-VM-DIALOG';
                (RESULT: SC2=000, SC1=000, MC=CMD0001); DATE: <date> ——  (8)
/create-vm memory-size=512,vm-name=system2,
           cpu-quota=30,password=c'sys2' ——————————————————————————————  (9)
VM01: % VMS3050 VIRTUAL MACHINE (2,SYSTEM2) CREATED
VM01: % VMS4615 VIRTUAL MACHINE (2,SYSTEM2) ASSIGNED TO CPU POOL '*STDPOOL'
VM01: % VMS3000 VM2000 COMMAND /CREATE-VM FOR
                VIRTUAL MACHINE (2,SYSTEM2) PROCESSED SUCCESSFULLY
VM01: % NBR0740 COMMAND COMPLETED 'CREATE-VM';
                (RESULT: SC2=000, SC1=000, MC=CMD0001); DATE: <date>
/add-vm-devices vm-id=system2,
     units=*pubset-devices(pubset=*by-pubres-device(unit=fc1a)) ——————— (10)
VM01: % VMS4005 DEVICE 'FC1A' ASSIGNED TO VIRTUAL MACHINE (2,SYSTEM2)
VM01: % VMS4005 DEVICE 'FC1B' ASSIGNED TO VIRTUAL MACHINE (2,SYSTEM2)
VM01: % VMS4220 PUBSET '4IVK' WITH PUBRES DEVICE 'FC1A'
                ASSIGNED TO VM (2,SYSTEM2)
VM01: % VMS3000 VM2000 COMMAND /ADD-VM-DEVICES FOR
                VIRTUAL MACHINE (2,SYSTEM2) PROCESSED SUCCESSFULLY
VM01: % NBR0740 COMMAND COMPLETED 'ADD-VM-DEVICES';
                (RESULT: SC2=000, SC1=000, MC=CMD0001); DATE: <date>
/add-vm-devices units=(cc),type=*vc,vm-id=system2 ————————————————————— (11)
VM01: % VMS4005 DEVICE 'CC' ASSIGNED TO VIRTUAL MACHINE (2,SYSTEM2)
                 (TYPE=VC)
VM01: % VMS3000 VM2000 COMMAND /ADD-VM-DEVICES FOR
                VIRTUAL MACHINE (2,SYSTEM2) PROCESSED SUCCESSFULLY
VM01: % NBR0740 COMMAND COMPLETED 'ADD-VM-DEVICES';
                (RESULT: SC2=000, SC1=000, MC=CMD0001); DATE: <date>
@:/opncon gs02,typ=ucon,ptnname=$vmcons,proname=D021ZE01,appname=OMS112 (12)
@: OMS0012 'OPNCON' COMMAND ACCEPTED (PAC=GS02, PID=   487,
           APPNAME=(OMS112/D021ZE01))
@: OMS0014 'OPNCON' COMMAND EXECUTED SUCCESSFULLY
           (PARTNER=($VMCONS/D021ZE01), PAC=GS02)

gs02:/begin-vm-dialog vm-id=system2,password=c'sys2',
                      type=*vc(output-prefix=*no)  ———————————————————— (13)
VM01: % VMS1033 PARTNER 'OMS112   D016ZE04' HAS STARTED A VC DIALOG WITH
                            VIRTUAL MACHINE (2,SYSTEM2) ——————————————— (14)
      % VMS3000 VM2000 COMMAND /BEGIN-VM-DIALOG FOR
                VIRTUAL MACHINE (2,SYSTEM2) PROCESSED SUCCESSFULLY
      % NBR0740 COMMAND COMPLETED 'BEGIN-VM-DIALOG';
                (RESULT: SC2=000, SC1=000, MC=CMD0001); DATE: <date>
vm01:/start-vm ipl-unit=fc1a,vm-id=system2,information-byte=*dialog ——— (15)
VM01: % VMS2023 CPU 00 OF VIRTUAL MACHINE (2,SYSTEM2) STARTED
VM01: % VMS3000 VM2000 COMMAND /START-VM FOR
                VIRTUAL MACHINE (2,SYSTEM2) PROCESSED SUCCESSFULLY
VM01: % NBR0740 COMMAND COMPLETED 'START-VM';
                (RESULT: SC2=000, SC1=000, MC=CMD0001); DATE: <date>
GS02: %P.NSI00E3 IPL-REPS READ: 2; EXECUTED: 2
GS02: %P.NSI1100 IPL DEVICE = 4IVK.0; IPL PATH = FC1A (MN=FC1A)
GS02: %P.NSI1106 *** BS2000 DIALOGUE STARTUP *** —————————————————————— (16)
GS02: ?P.NSI1110 ENTER OPTIONS OR EOT.
         REPLY (UNLOCK,TEST,ALLDISK,DRV-SELECT,CREATE-DRV,IPL-CONF)
gs02:p. ——————————————————————————————————————————————————————————————— (17)
GS02: %P.NSI3135 IPL DISK-SETUP READ FROM IPL-CONF PREPARED <date> <time>
GS02: %P.NSI1143 002 PUBVOLS OF HOME-PVS 4IVK WITH SYSID 186 ONLINE
GS02: %P.NSI1145 4IVK.0 <date> <time> ON FC1A
GS02: %P.NSI1145 4IVK.1 <date> <time> ON FC1B
GS02: %P.NSI1153 STATE OF PROCESSORS ONLINE:
GS02: %P.NSI1155 CPU 00 ONLINE, ATTACHED (IPL CPU)
GS02: %P.NSI1163 LOCAL DATE = <date>, TIME = <time> FROM SVP
GS02: %P.NSI1180 LOAD ADDRESS OF SYSPRG.STRT.<ver> = 00777000
GS02: %P.NSI00E6 FILE SYSREP.STRT.<ver> IS USED AS REP FILENAME
GS02: ?P.NSI0050 SPECIFY PARAM FILE OR DEVICE.
         REPLY ( EOT (USE STANDARD FILE);FN=FILENAME,(VOL=VSN);CONS;END )
... ——————————————————————————————————————————————————————————————————— (18)
gs02:vm00:/end-vm-dialog vm-id=system2  ——————————————————————————————— (19)
VM01: % VMS1032 PARTNER HAS TERMINATED A VC DIALOG WITH
                VIRTUAL MACHINE (2,SYSTEM2)———————————————————————————— (20)
      % VMS3000 VM2000 COMMAND /END-VM-DIALOG FOR
                VIRTUAL MACHINE (2,SYSTEM2) PROCESSED SUCCESSFULLY
      % NBR0740 COMMAND COMPLETED 'END-VM-DIALOG';
                (RESULT: SC2=000, SC1=000, MC=CMD0001); DATE: <date>
@: OMS0006 CONNECTION TO PARTNER ($VMCONS/D021ZE01) LOST
           (PAC=GS02; CODE=00000000) —————————————————————————————————— (21)
vm01:/end-vm-dialog  —————————————————————————————————————————————————— (22)
VM01: % VMS3000 VM2000 COMMAND /END-VM-DIALOG FOR
                VIRTUAL MACHINE (1,MONITOR) PROCESSED SUCCESSFULLY
VM01: % NBR0740 COMMAND COMPLETED 'END-VM-DIALOG';
                (RESULT: SC2=000, SC1=000, MC=CMD0001); DATE: <date>
@: OMS0006 CONNECTION TO PARTNER ($VMCONS/D021ZE01) LOST
           (PAC=VM01;CODE=00000000)

--------------------------------------------------------------------------------------------------------------------

(1)

Über eine Terminal-Emulation wird die Verbindung zu OMNIS aufgebaut.

(2)

Das OMNIS-Logging wird eingeschaltet.

(3)

Die Standard-Ausgabe des OMNIS-Verbindungsnamens (<pac>:) wird gewählt.

(4)

Die „K2-Funktion“ wird unter OMNIS eingerichtet.

(5)

Über OMNIS wird die Verbindung zu $VMCONS mit dem Verbindungsnamen VM01 aufgebaut. Das Kennwort für den Zugang zu $VMCONS ist nicht eingerichtet.

(6)

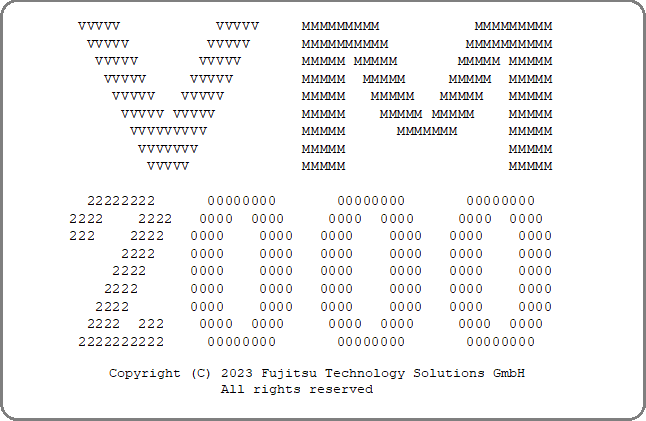

Der Verbindungsaufbau war erfolgreich. $VMCONS sendet den Begrüßungsbildschirm.

(7)

Der VM2000-Administrator eröffnet den ADMIN-Dialog mit der Monitor-VM. Der OMNIS-Verbindungsname VM01 muss hier für die Zuordnung der Eingabe zur OMNIS-Verbindung angegeben werden. Der Schrägstrich (/) zur Kommandoerkennung muss stets angegeben werden. Die Ausgabe des VM-Präfix wird unterdrückt, da in diesem Beispiel für jeden Dialog unter OMNIS eine eigene Verbindung zu $VMCONS mit gleich lautendem OMNIS-Verbindungsnamen eingerichtet wird.

(8)

Ausgabe der standardisierten Kommando-Endemeldung.

(9)

Eine Mono-VM wird vom VM2000-Administrator initialisiert. Die VM erhält den VM-Namen SYSTEM2. Für den Dialogzugang wird das Kennwort SYS2 festgelegt. Der OMNIS-Verbindungsname muss nicht mehr angegeben werden, er wurde mit der letzten Eingabe voreingestellt.

(10)

Der VM2000-Administrator ordnet der VM2 das (ggf. die) Plattengerät(e) des Home-Pubset durch Angabe des Pubres-Gerätes zu. Der Pubset wird von VM2000 erkannt.

(11)

Der VM2000-Administrator ordnet der VM2 eine virtuelle Konsole zu.

(12)

Über OMNIS wird eine weitere Verbindung zu $VMCONS als TYP=UCON mit dem Verbindungsnamen GS02 aufgebaut. Diese Verbindung könnte, zur Trennung der Bedienungsebenen, auch von einem separaten Terminal aus aufgebaut werden. Der Präfix @ muss angegeben werden, da die Anweisung an OMNIS gerichtet ist.

(13)

Lediglich der VC-Dialog wird eröffnet. Die Ausgabe des GS-Präfix wird unterdrückt. Der OMNIS-Verbindungsname GS02 muss hier für die Zuordnung der Eingabe zur OMNIS-Verbindung angegeben werden.

(14)

Der VM2000-Administrator wird über den Verbindungsaufbau informiert.

(15)

Der VM2000-Administrator startet das Gastsystem auf der VM2 (Wechsel des OMNIS-Verbindungsnamens). Als Urladegerät wird das Pubres-Gerät des Home-Pubsets gewählt. Es soll ein DIALOG-Startup durchgeführt werden. Das Gastsystem-Operating wird im VC-Dialog durchgeführt.

(16)

Ausgaben des Gastsystems erscheinen im VC-Dialog (OMNIS-Verbindungsname GS02).

(17)

Eingaben an das Gastsystem (Wechsel des OMNIS-Verbindungsnamens).

(18)

Das Gastsystem läuft weiter.

(19)

Der VC-Dialog wird beendet. Der OMNIS-Verbindungsname GS02 müsste hier nur bei einem Wechsel der OMNIS-Verbindung angegeben werden. Die Angabe von VM00 als Ersatz-Präfix ist nötig, da über die OMNIS-Verbindung GS02 nur ein VC-Dialog (TYPE=*VC) geführt wird und somit kein VM-Präfix definiert ist. Würde über diese Verbindung (auch) ein ADMIN-Dialog geführt, so müsste dessen VM-Präfix angegeben werden.

(20)

Der VM2000-Administrator wird über den Verbindungsabbau informiert.

(21)

OMNIS meldet den Verbindungsabbau zu $VMCONS.

(22)

Der VM2000-Administrator beendet den ADMIN-Dialog mit der Monitor-VM.
