Caching-Modi

Beim Caching werden drei Basismodi unterschieden: „Lese-Caching“, „Schreib-Caching“ und „Schreib-Lese-Caching“. Die Lesezugriffe sind in den Bildern jeweils links, die Schreibzugriffe jeweils rechts durch Pfeile gekennzeichnet.

Im Folgenden wird ein Cache, der im Modus „Lese-Caching“, „Schreib-Caching“ oder „Schreib-Lese-Caching“ betrieben wird, auch als Lese-Cache, Schreib-Cache oder Schreib-Lese-Cache bezeichnet.

Die DAB-Funktionen werden unter der Usertask abgewickelt. Lediglich das asynchrone Zurückschreiben erfolgt unter einer eigenen Systemtask.

Lese-Caching

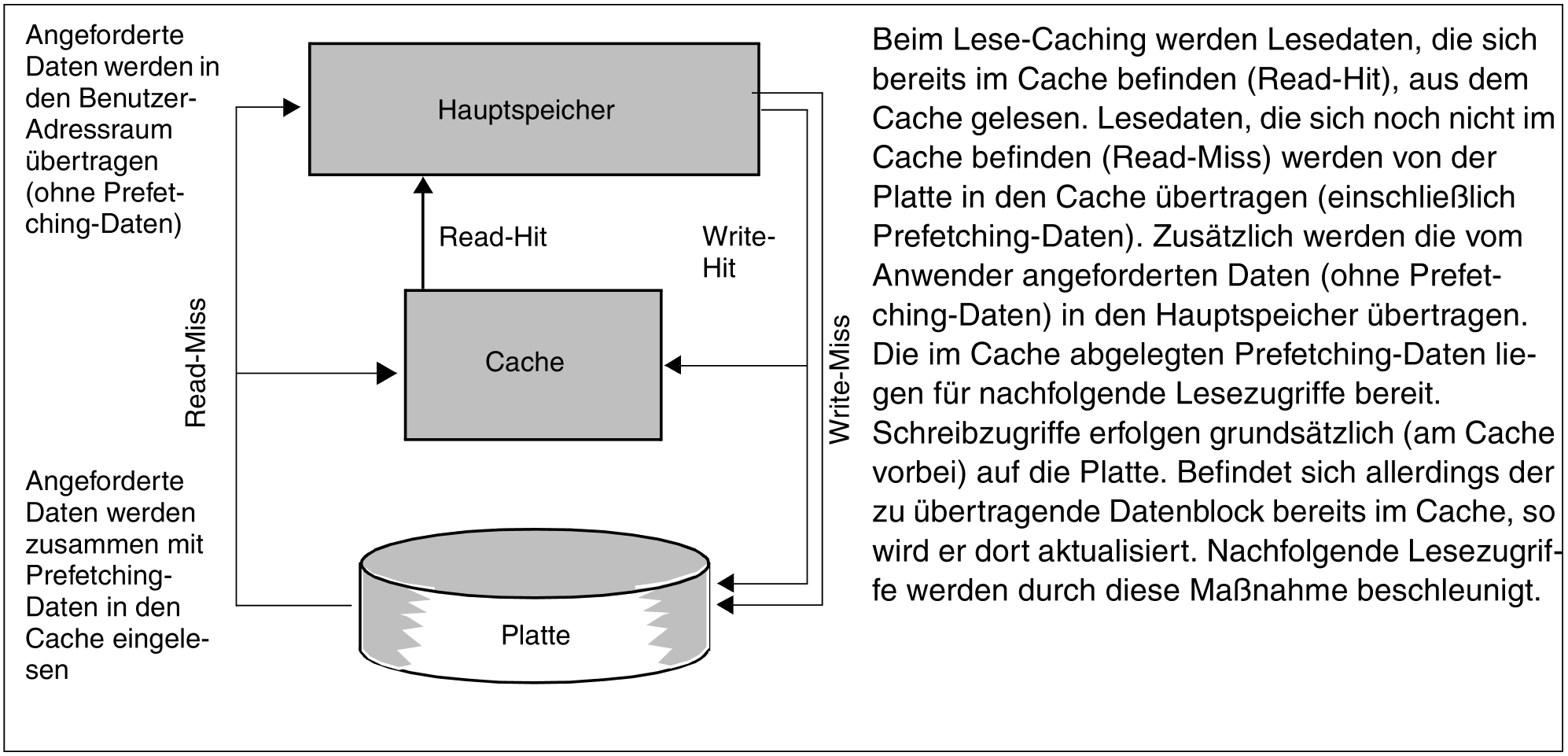

Bild 2: I/O-Abläufe beim Lese-Caching

Schreib-Caching

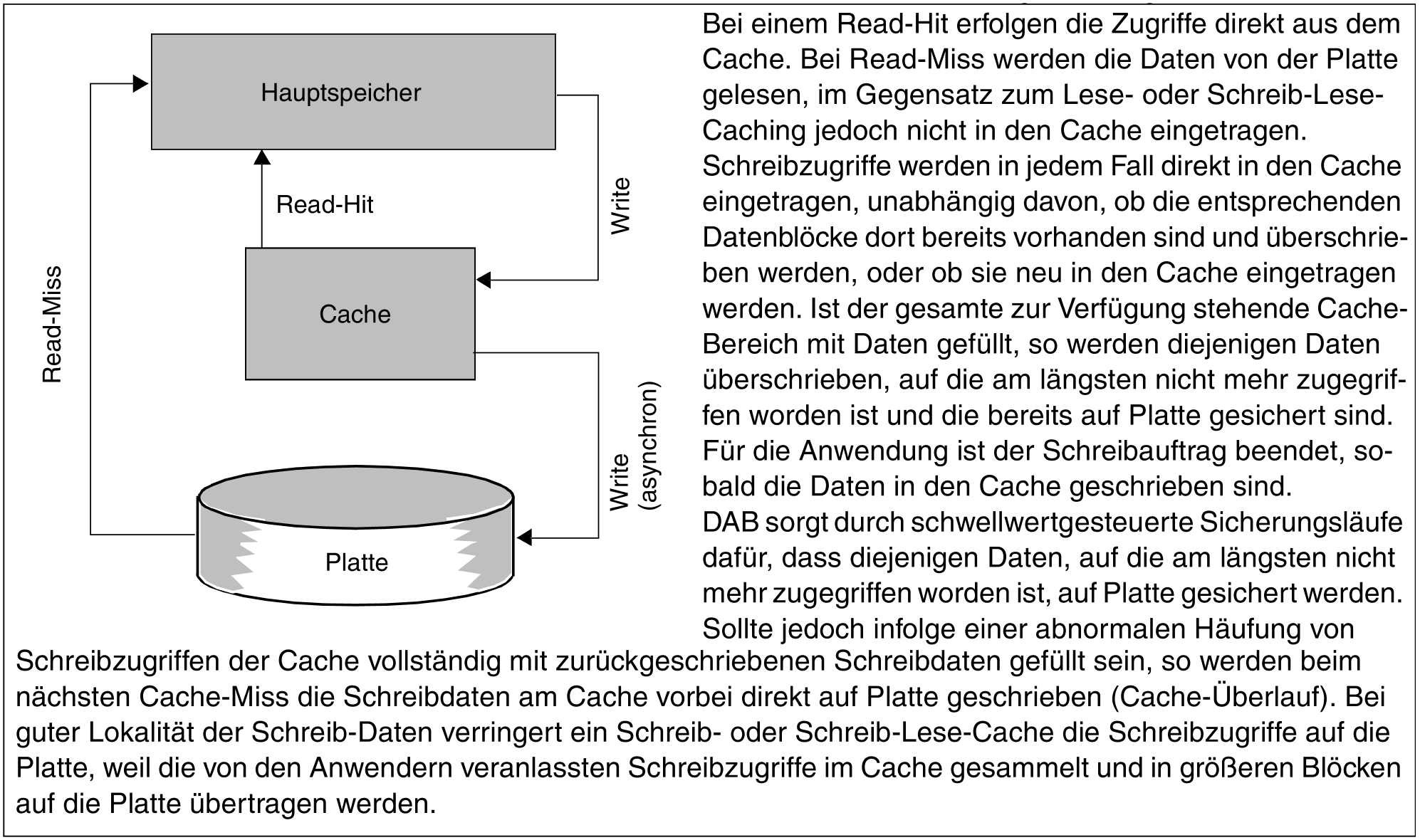

Bild 3: I/O-Abläufe beim Schreib-Caching

Schreib-Lese-Caching

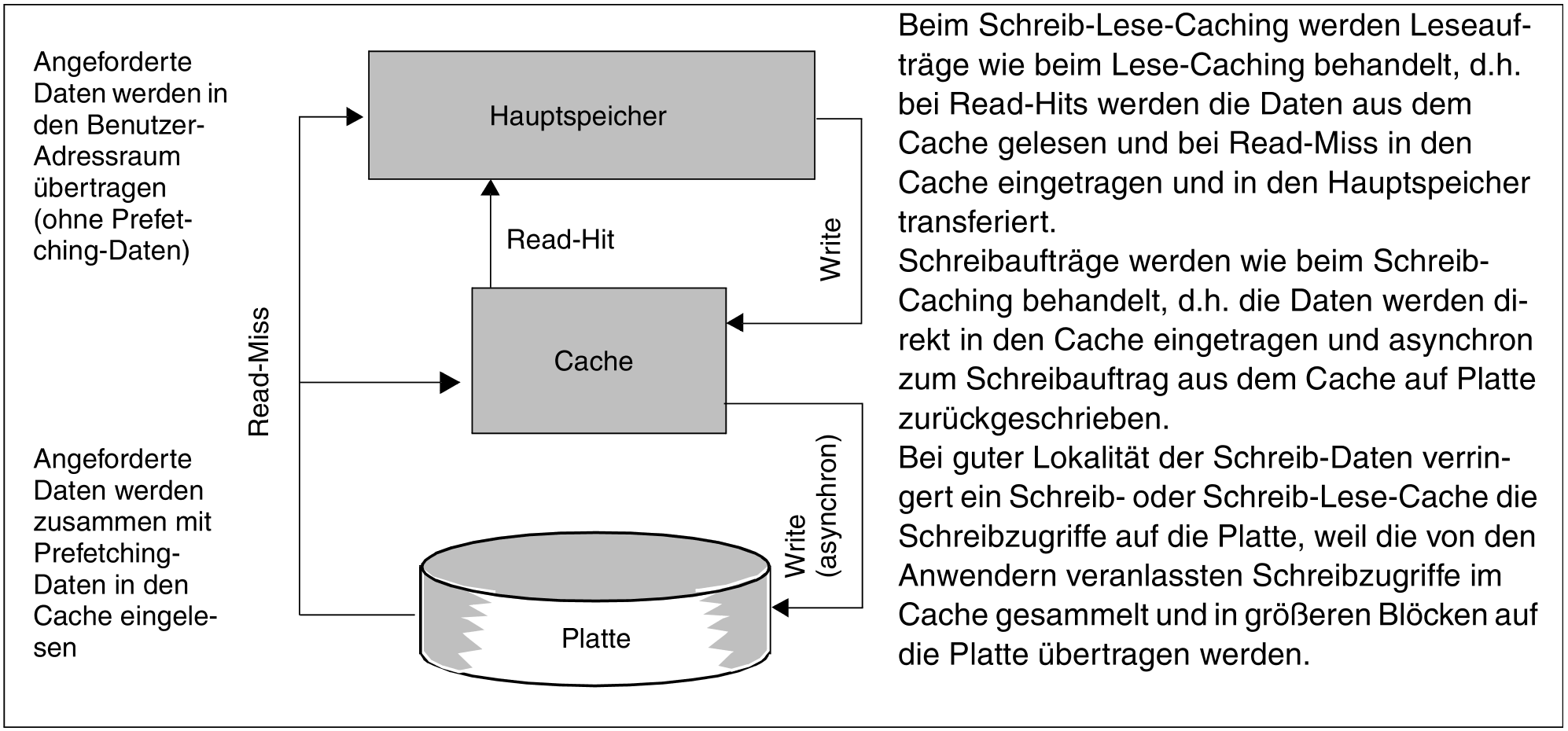

Bild 4: I/O-Abläufe beim Schreib-Lese-Caching
