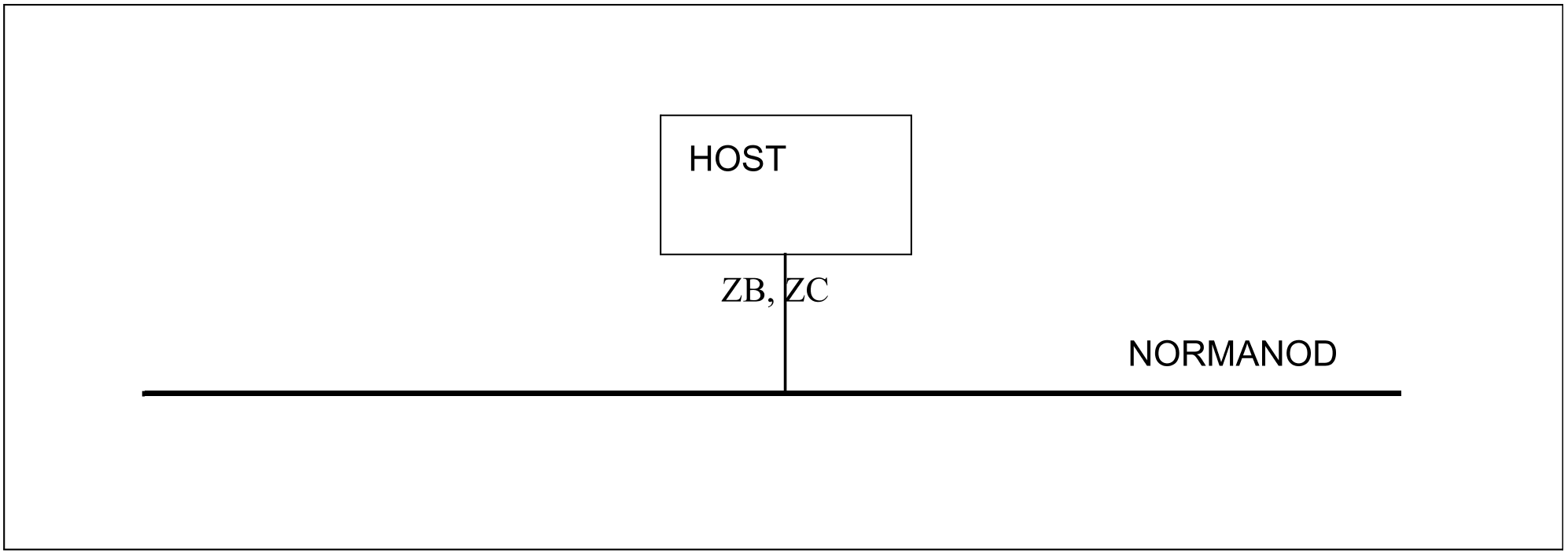

Definition eines Knotens und einer Leitung mit der Angabe der Subnetzmaske und der eigenen IP-Adresse (zum besseren Verständnis der Ausführungen in diesem Abschnitt siehe Abschnitt „IPv4-Adresse").
Folgende zwei Beispieldefinitionen führen zum selben Ergebnis. Durch die Angabe der Subnetzmaske kann das Klasse-C-Netz nur weiter eingeschränkt werden. Die Standard Subnetzmaske eines Klasse C-Netzes ist 255.255.255.0. Die Angabe einer fehlerhaften Subnetzmaske (z.B.255.255.255.244) führt zur Standard Subnetzmaske.
/CREATE-NODE NODE-NAME=NORMANOD, -
/ IP-SUBNET-MASK=255.255.255.244
/CREATE-LINE LINE-NAME=NORMALAN, -
/ IP-ADDRESS=192.168.200.5, -
/ L2-PROTOCOL=*CSMACD(NODE-NAME=NORMANOD, -
/ WRITE-DEVICE=ZC,READ-DEVICE=ZB)
BCAM ignoriert im Folgenden die Angabe der Subnetzmaske in dieser Ausgangskonfiguration, da sie nicht zum Classful Routing eines Klasse C-Netzes (IP-Adresse 192.168.200.5) passt. Als Subnetzmaske wird durch BCAM die passende Standard Subnetzmaske eines Klasse C Netzes (255.255.255.0 anstatt 255.255.252.0) angenommen. Eine „Vergrößerung des Netzes“ ist, wie man vermuten könnte, mit diesen Definitionsmitteln ausgeschlossen.
/CREATE-NODE NODE-NAME=NORMANOD, -
/ IP-SUBNET-MASK=255.255.252.0
/CREATE-LINE LINE-NAME=NORMALAN, -
/ IP-ADDRESS=192.168.200.5, -
/ L2-PROTOCOL=*CSMACD(NODE-NAME=NORMANOD, -
/ WRITE-DEVICE=ZC,READ-DEVICE=ZB)
Mit einer leicht modifizierten Definition kommt man gegenüber der mit bisherigen BCAM Mitteln erzielbaren Definition zu einem neuen Ergebnis.
Durch die angepasste CIDR Schreibweise der Subnetzmaske beim Knoten und der Angabe der Präfixlänge bei der IP-Adresse kann auch eine „Vergrößerung des zu betreibenden Netzes“ erreicht werden:
/CREATE-NODE NODE-NAME=NORMANOD, -
/ IP-SUBNET-MASK=255.255.252.0/22
/CREATE-LINE LINE-NAME=NORMALAN, -
/ IP-ADDRESS=192.168.200.5/22, -
/ L2-PROTOCOL=*CSMACD(NODE-NAME=NORMANOD, -
/ WRITE-DEVICE=ZC,READ-DEVICE=ZB)
Diagnose
Die erzeugten Kontrollblock Informationen können in allen Fällen mit dem Programm AST-RID angezeigt werden.
/START-ASTRID
SO
RS CB=(NODE,LINK)
