DISPLAY ROBAR-Aktionen überwachen

DISPLAY informiert Sie über die laufenden ROBAR-Aktionen sowie über die Konfiguration mit der aktuellen Gerätebelegung für die im Menü INSTANCES ausgewählte ROBAR-SV-Instanz.

Sie können wählen, ob die Konfiguration mit der aktuellen Gerätebelegung in grafischer oder in tabellarischer Form dargestellt werden soll:

[g] or [ENTER]	grafische Darstellung der Konfiguration
[t]	tabellarische Darstellung der Konfiguration
[Ctrl]+[C]	Rückkehr ins Hauptmenü

Wenn Sie eine der beiden Darstellungsmöglichkeiten gewählt haben, erscheint ein Folgebildschirm, der in mehrere Bereiche unterteilt ist:

• Überschriftszeile
  Anzeige der aktuell gültigen Anwendungsparameter.

• Oberer Bereich
  Anzeige aller laufenden ROBAR-Aktionen, d.h. die Kommunikation zwischen der ROBAR-SV-Instanz und dem Archivsystem bzw. zwischen der ROBAR-SV-Instanz und den BS2000-Systemen. Jedes Archivsystem-Kommando, das von ROBAR-SV an das Archivsystem gesendet wird, wird mit der aktuellen Uhrzeit versehen. Die ROBAR-Aktionen werden zudem auch in den Trace-Dateien protokolliert.
  Bei einer Verbindungsstörung oder bei Verbindungsverlust zwischen ROBAR-SV und ROBAR-CL wird eine entsprechende Meldung ausgegeben.

• Mittlerer Bereich
  Anzeige aller mit der ROBAR-SV-Instanz verbundenen BS2000-Systeme. Ist die Anzeige invers, ist das BS2000-System zugeschaltet (attached); ist die Anzeige halbhell, ist das BS2000-System nicht zugeschaltet (detached).

• Unterer Bereich
  Anzeige der zur Konfiguration gehörenden MBK-Geräte. Jedes MBK-Gerät ist gekennzeichnet durch seinen mnemotechnischen Namen, durch das dazugehörige BS2000-System und durch das Volume (die VSN), die in dem Gerät montiert ist.
  Ist ein MBK-Gerät im Zustand DETACH PENDING, so zeigt das BS2000-Systemkennzeichen „zugeschaltet“ an.

Grafische Darstellung der Konfiguration

Es können bis zu 18 MBK-Geräte und bis zu 40 BS2000-Systeme dargestellt werden. Enthält eine Konfiguration mehr als 18 MBK-Geräte, so müssen Sie mit der Leertaste den nächsten Bildschirm aufrufen. Enthält sie mehr als 40 BS2000-Systeme, so rufen Sie über die Taste [h] den nächsten Bildschirm auf.

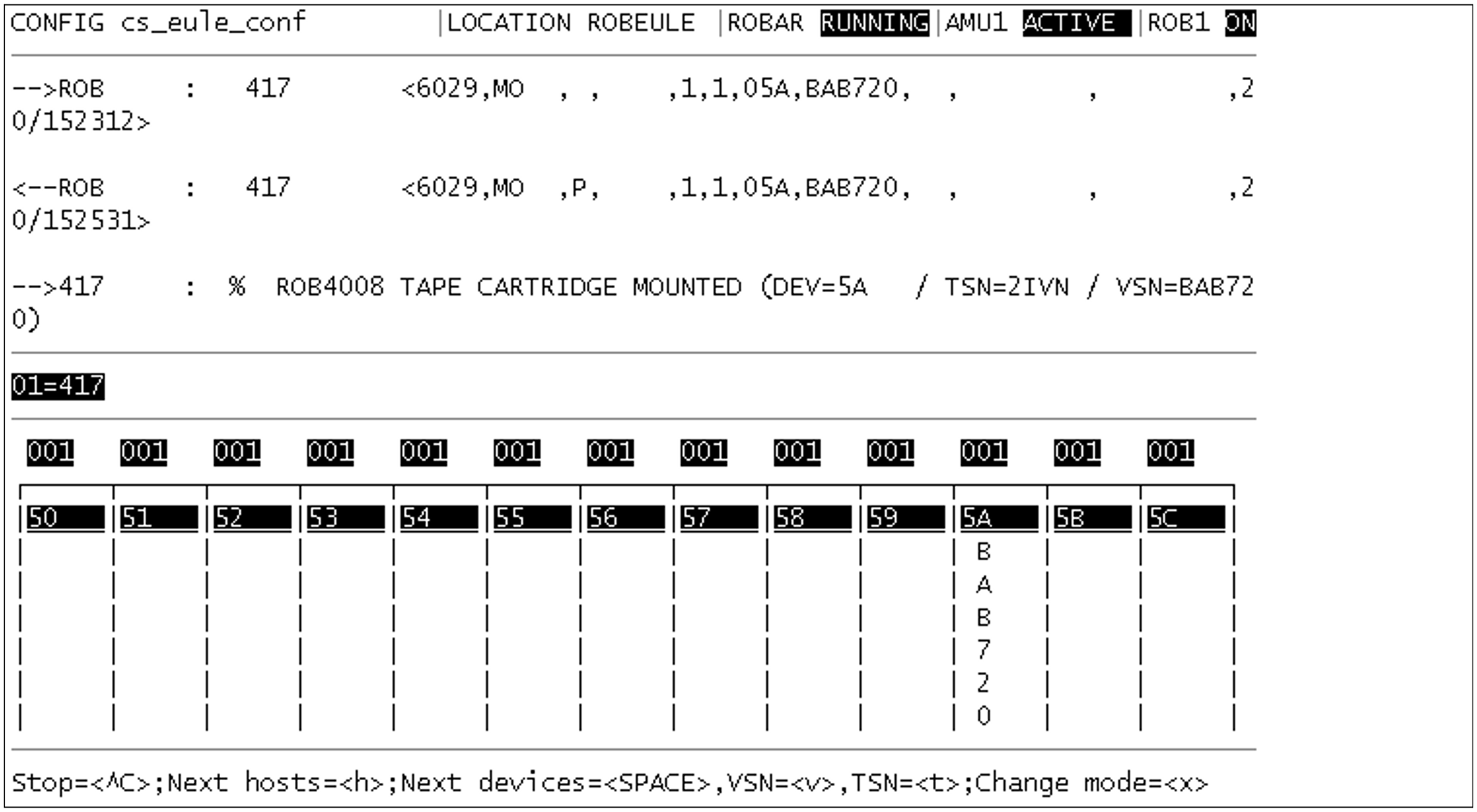

Bild 10:  DISPLAY-Bildschirm, grafische Darstellung der Konfiguration

Die Überschriftszeile enthält folgende Information:

Feldname	Information	Wert	Bedeutung
CONFIG	Name der momentan benutzten Konfigurationsdatei
LOCATION	Name des in der Konfigurationsdatei definierten Lagerorts
ROBAR	Status der ROBAR-SV-Instanz (bei abnormaler Beendigung eines robar_abba-Prozesses wird der angezeigte Wert lediglich mit halber Intensität angezeigt)	STOPPED	Die ROBAR-SV-Instanz ist nicht gestartet
		RUNNING	Die ROBAR-SV-Instanz läuft.
AMUx	Identifiziert die verbundene AMU (x=1 oder 2) und den Status.. Läuft die ROBAR-SV-Instanz, so wird der Status hell, andernfalls wird der letzte bekannte Status mit halber Intensität angezeigt	ACTIVE	Die AMU ist momentan aktiv
		PASSIVE	Die AMU ist momentan inaktiv
		OFF	Die AMU, mit der eine Verbindung aufgebaut werden soll, ist momentan nicht erreichbar
ROB1	Status des Roboterarms	ON	Der Roboterarm ist einsatzbereit
		OF	Der Roboterarm ist nicht einsatzbereit

Die Bildschirmausgabe wird durch folgende Eingaben gesteuert:

[Ctrl]+[C]	DISPLAY-Menü beenden, Rückkehr ins Hauptmenü
[Space]	Nächste Seite mit MBK-Geräte anzeigen (bei Anzeige der letzten Seite wird die erste Seite angezeigt)
[h]	Nächste Gruppe mit BS2000-Systemen anzeigen (bei Anzeige der letzten Seite wird die erste Seite angezeigt)
[v]	Wechsel von der TSN- zur VSN-Anzeige. War die VSN-Anzeige schon aktiv, so ist die Wirkung wie beim Betätigen der Leertaste
[t]	Wechsel von der VSN- zur TSN-Anzeige. War die TSN-Anzeige schon aktiv, so ist die Wirkung wie beim Betätigen der Leertaste
[x]	Wechsel zwischen tabellarischer und grafischer Darstellungsform

Mit Hilfe der Tasten [v] und [t] können Sie zwischen den Modi VSN und TSN hin und her wechseln. Ein wiederholtes Drücken derselben Taste ändert den Modus (VSN oder TSN) nicht. Stattdessen erfolgt ein Seitenwechsel, d.h. die nächste Gruppe von Geräten wird angezeigt.

Tabellarische Darstellung der Konfiguration

Maximal 40 BS2000-Systeme und 45 MBK-Geräte können auf einem Bildschirm dargestellt werden. Sollen mehr BS2000-Systeme oder MBK-Geräte dargestellt werden, so können Sie dies durch Vorwärtsblättern (Scrollen) bewerkstelligen. Besteht eine Konfiguration aus weniger als 45 MBK-Geräten, wird der obere Bereich entsprechend vergrößert. Dadurch bleiben die vorangegangenen ROBAR-Aktionen länger sichtbar.

Geräte, die in der Konfiguration eingetragen sind, jedoch nicht zum Archiv gehören, werden halbhell dargestellt.

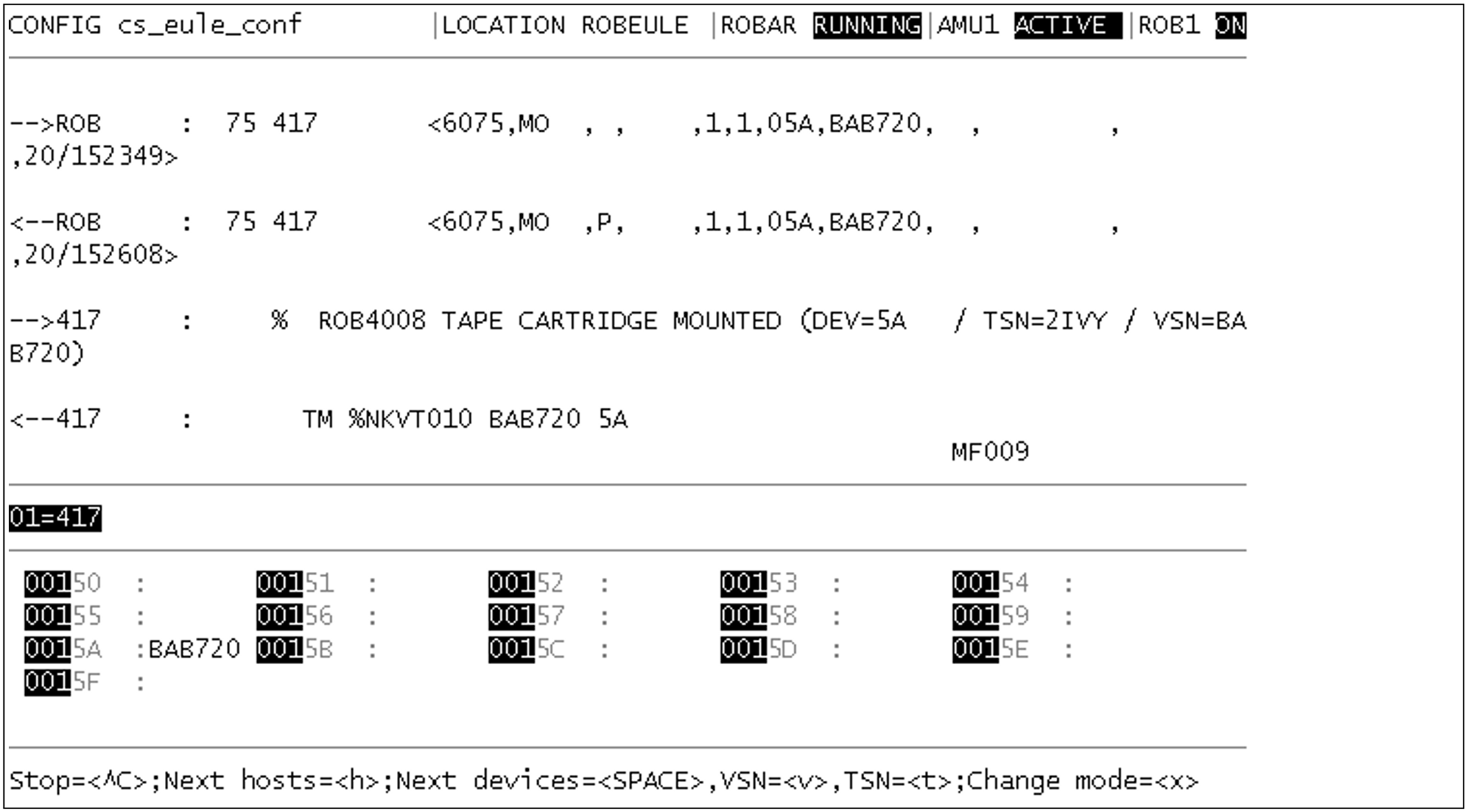

Bild 11: DISPLAY-Bildschirm, tabellarische Darstellung der Konfiguration

Die Bildschirmausgabe wird durch folgende Eingaben gesteuert:

[Ctrl]+[C]	DISPLAY-Menü beenden, Rückkehr ins Hauptmenü
[Space]	Nächste Seite mit MBK-Geräte anzeigen (bei Anzeige der letzten Seite wird die erste Seite angezeigt)
[h]	Nächste Gruppe mit BS2000-Systemen anzeigen (bei Anzeige der letzten Seite wird die erste Seite angezeigt)
[v]	Wechsel von der TSN- zur VSN-Anzeige. War die VSN-Anzeige schon aktiv, so ist die Wirkung wie beim Betätigen der Leertaste
[t]	Wechsel von der VSN- zur TSN-Anzeige. War die TSN-Anzeige schon aktiv, so ist die Wirkung wie beim Betätigen der Leertaste
[x]	Wechsel zwischen tabellarischer und grafischer Darstellungsform

Mit Hilfe der Tasten [v] und [t] können Sie zwischen den Modi VSN und TSN hin und her wechseln. Ein wiederholtes Drücken derselben Taste ändert den Modus (VSN oder TSN) nicht. Stattdessen erfolgt ein Seitenwechsel, d.h. die nächste Gruppe von Geräten wird angezeigt.
