Rückseite der Server Unit

Global-Error-Anzeige und CSS-Anzeige

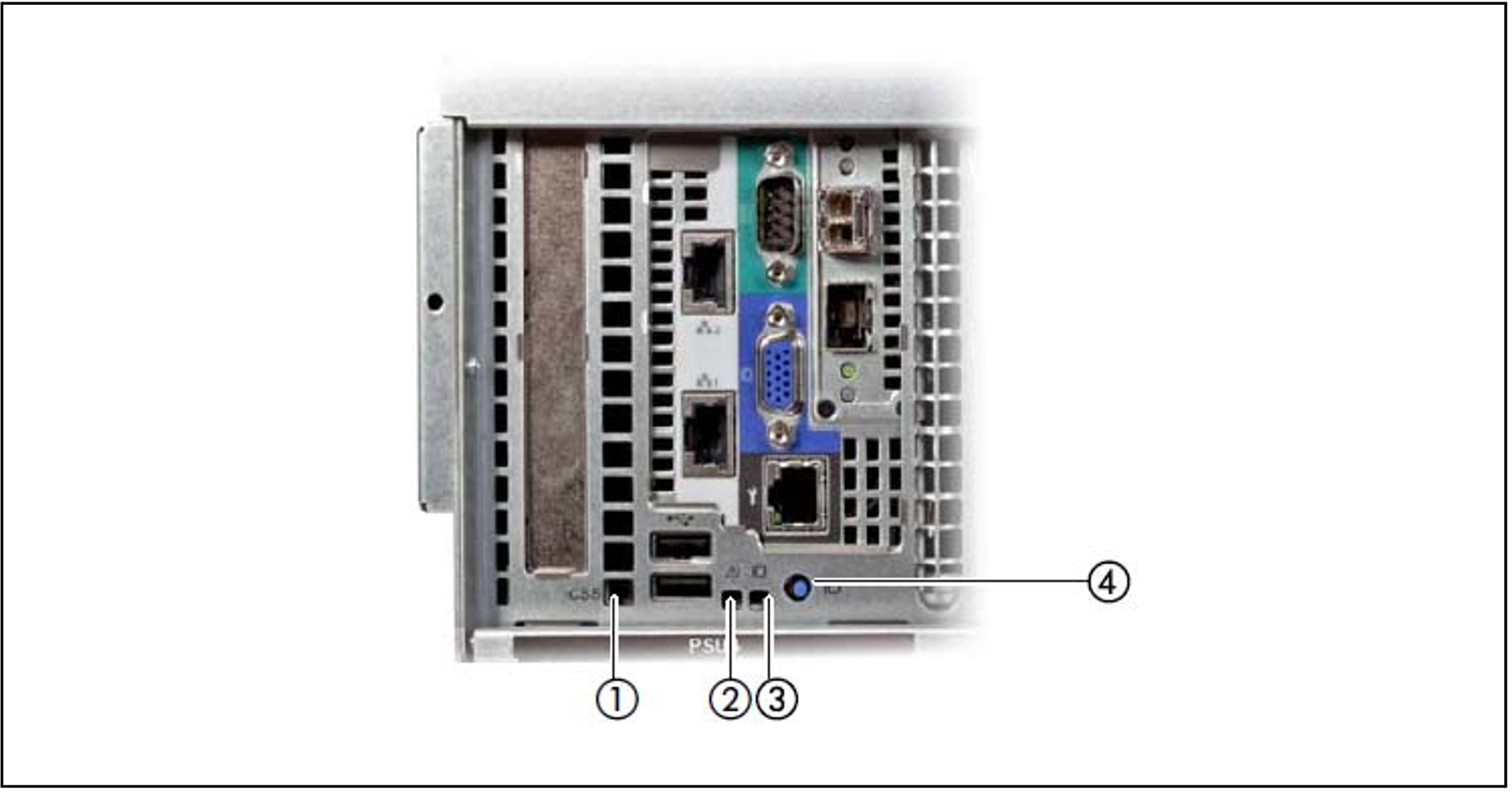

Bild 5: Global-Error-Anzeige und CSS-Anzeige, ID-Taste und ID-Anzeige

Nr.	Bedeutung
1	CSS-Anzeige (gelb) Leuchtet gelb, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. Blinkt gelb, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert. Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Aus-/Einschalten die Server Unit wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist. Die Anzeige leuchtet auch im Stand-by-Modus. Wenn die Anzeige gelb blinkt oder leuchtet, rufen Sie den Kundenservice an.
2	Global-Error-Anzeige (gelb) Leuchtet gelb, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. Blinkt gelb, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert. Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist. Die Anzeige leuchtet auch im Standby-Modus. Wenn die Anzeige gelb blinkt oder leuchtet, rufen Sie den Kundenservice an.
3	ID-Anzeige (blau) Leuchtet blau, wenn die Server Unit durch Druck auf die ID-Taste ausgewählt wurde. Zum Deaktivieren, drücken Sie die ID-Taste erneut. Die ID-Anzeige kann auch über dem ServerView Operations Manager und die iRMC-Web-Oberfläche aktiviert werden bzw. ihr Status wird an den ServerView Operations Manager und den iRMC gemeldet.
4	ID-Taste

LAN-Anschlüsse

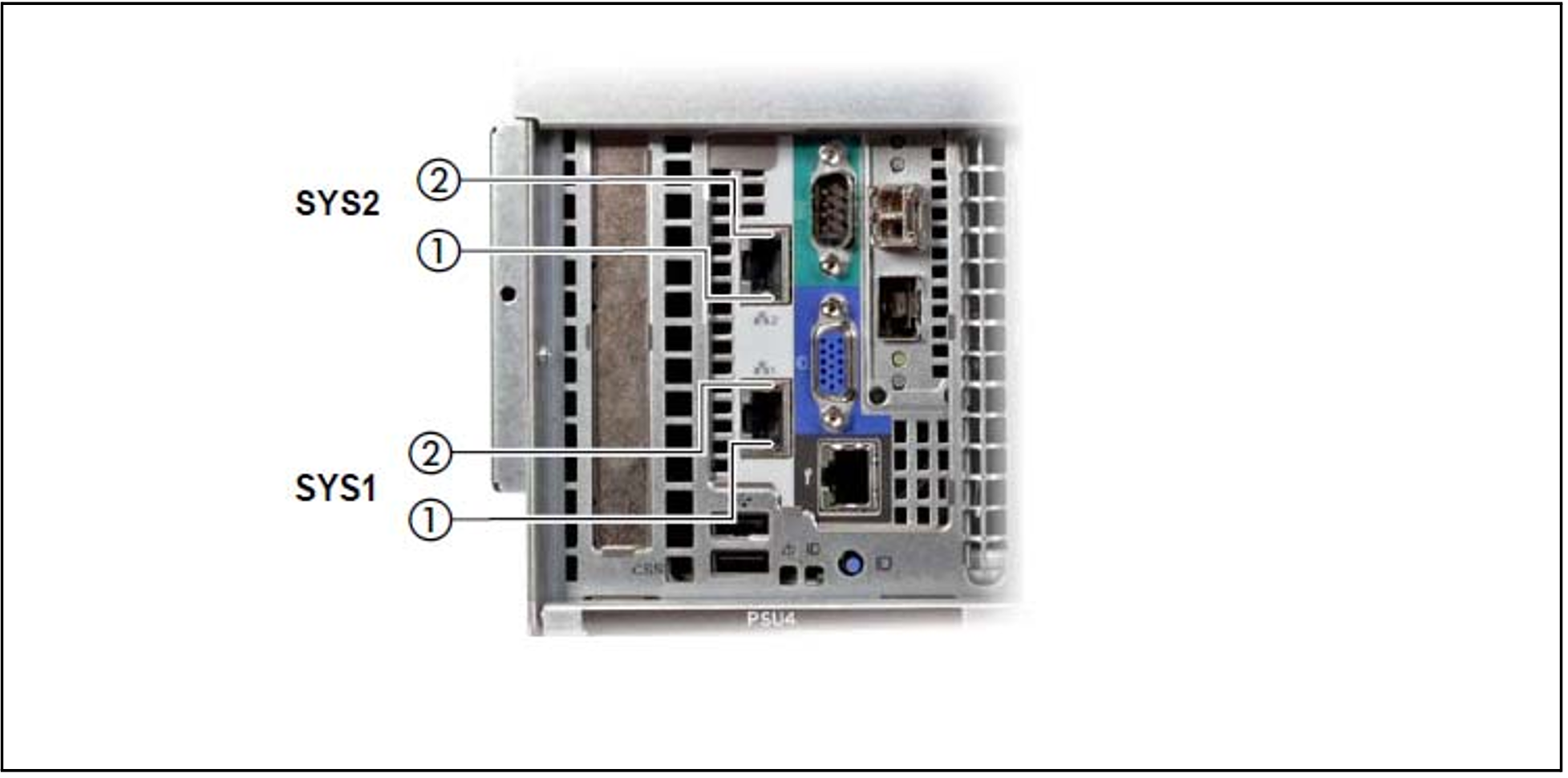

Bild 6: LAN-Anzeigen

Nr.	Bedeutung
1	LAN-Link/-Transfer (System-LAN-Port SYS1 bzw. SYS2) Leuchtet grün, wenn eine LAN-Verbindung vorhanden ist. Leuchtet nicht, wenn keine LAN-Verbindung vorhanden ist. Blinkt grün, wenn LAN-Transfer stattfindet.
2	LAN-Geschwindigkeit (System-LAN-Port SYS1 bzw. SYS2) Leuchtet grün, bei einer LAN-Transferrate von 10 Gbit/s. Leuchtet gelb bei einer LAN-Transferrate von 1 Gbit/s. Leuchtet nicht bei einer LAN-Transferrate von 100 Mbit/s.

Die auf der grünen ID-Karte vermerkten MAC-Adressen beziehen sich auf die LAN-Ports #1 (SYS1) und #2 (SYS2). Die MAC-Adressen der LAN-Ports #3 (unbenutzt) und #4 (unbenutzt) sind dann die beiden nächsten MAC-Adressen in aufsteigender Zählweise. Die grüne ID-Karte befindet sich auf der Vorderseite der Application Unit, siehe Position 1 in Bild 1.

Anzeigen an den Netzteilen

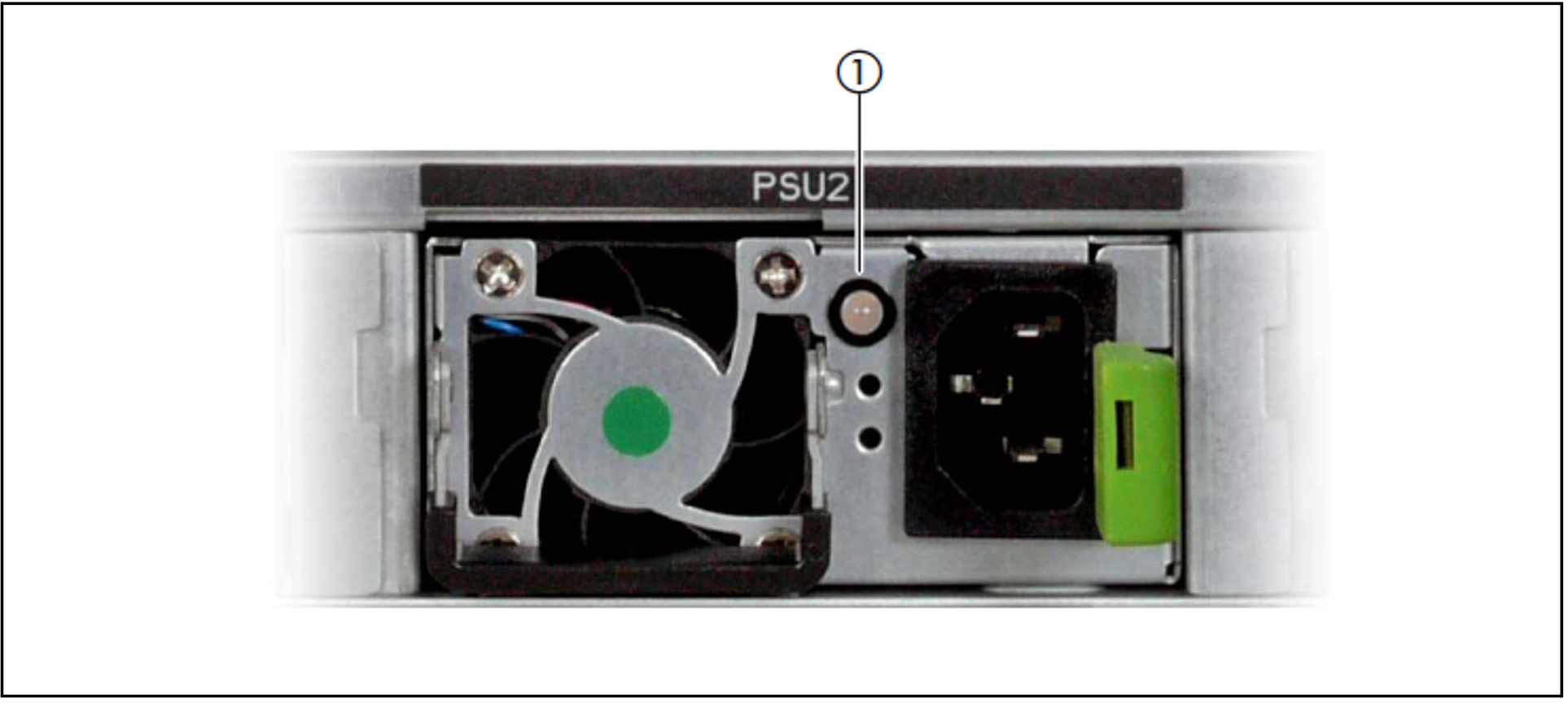

Bild 7: Anzeigen an den Netzteilen

Nr.	Bedeutung
1	Netzteil-Fehler- und -Warnanzeige Leuchtet bernsteinfarben bei einem kritischen Ereignis (Netzteil-Abschaltung). Rufen Sie den Kundenservice an.

Belegung der PCIe-Slots

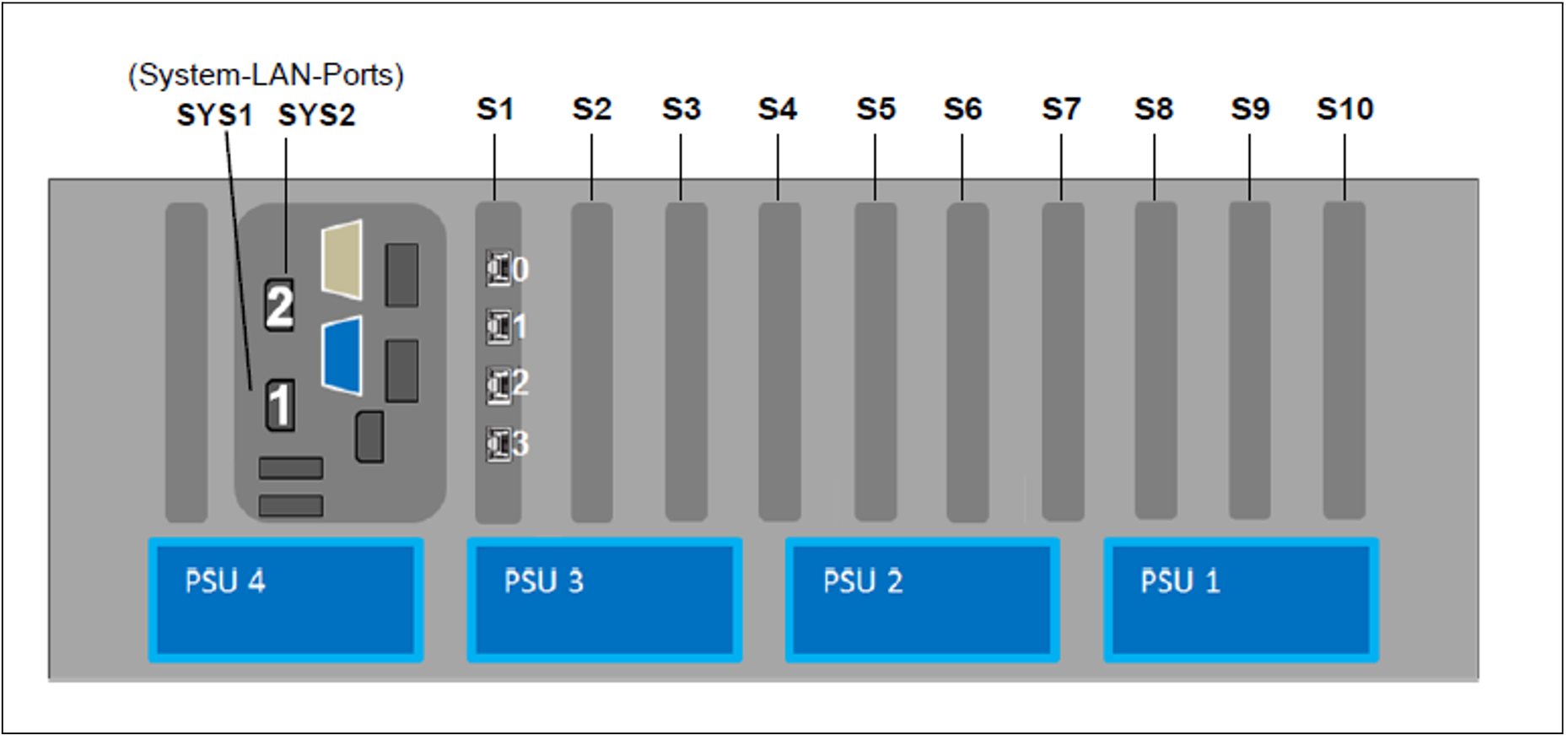

Bild 8: Prinzip der PCIe-Slot-Belegung auf der Geräterückseite

Die Abbildung zeigt die PCIe-Slots einer SU300 (SU300 M2):

• S1 ist mit einem 4fach LAN-Controller bestückt.

• Die Slots S2 bis S10 sind in der Abbildung nicht belegt.
  Je nach Kundenwunsch können die Slots mit FibreChannel, LAN- oder (RAID-)SAS-Controllern bestückt sein.

In den Mono-Prozessormodellen (10A bis 10F) stehen lediglich die PCIe-Slots S1 bis S4 zur Verfügung. Die Slots S5 bis S10 können nur mit den höheren Ausbauten genutzt werden.

Sie können optional ohne Änderung der BS2000-Leistung mit zwei weiteren Prozessorchips hochgerüstet werden, damit zusätzliche Linux-/Windows-Gastsysteme auf XenVM betrieben werden können und auch die volle Anzahl von PCIe-Slots zur Verfügung steht.
