Frontseite der MU

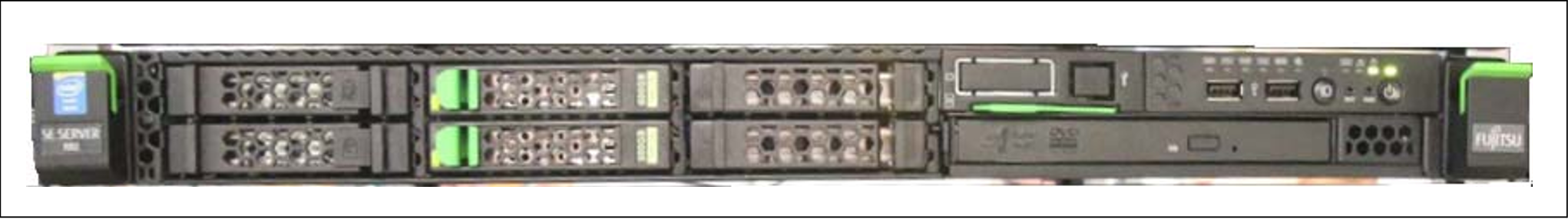

Bild 14: Management Unit (MU) - Frontseite einer MU M1

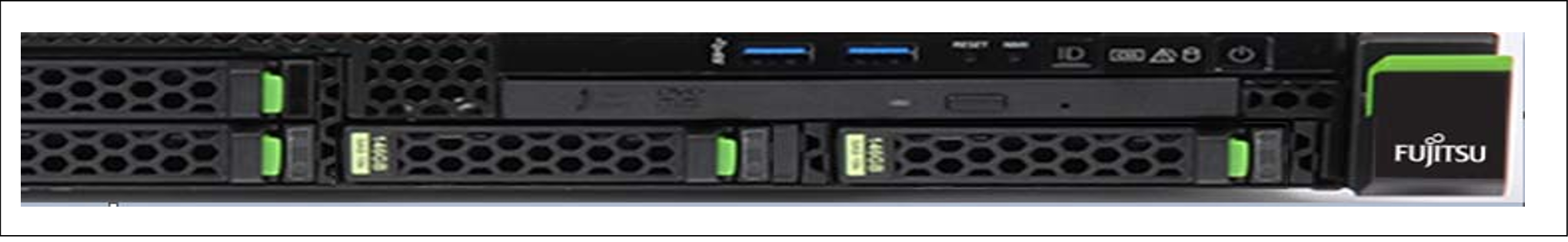

Bild 15: Management Unit (MU) - Frontseite einer MU M2/M3


Anzeigen am Frontpanel der MU M1

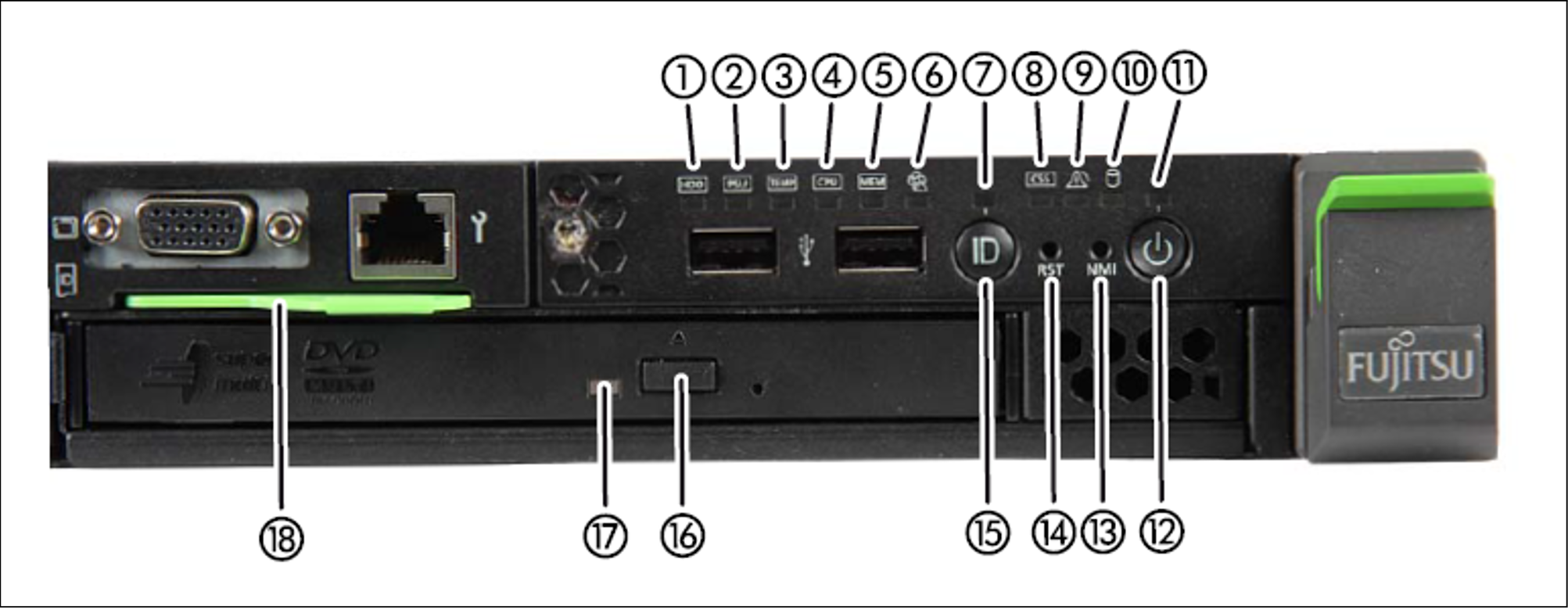

Bild 16: MU M1 (Frontpanel)

Nr.

Bedeutung

1

HDD-Fehler-Anzeige

2

SV-Fehler-Anzeige

3

Temperatur-Fehler-Anzeige

4

CPU-Fehler-Anzeige (Service verständigen)

5

Speicher-Fehler-Anzeige (Service verständigen)

6

Lüfter-Fehler-Anzeige (Service verständigen)

7

ID-Anzeige

8

CSS-Anzeige (Service verständigen)

9

Global-Error-Anzeige (Service verständigen)

10

Anzeige HDD Aktivität

11

Betriebsanzeige

12

Ein/Aus-Taste

13

NMI-Taste (nur für Service)

14

Reset-Taste (nur für Service)

15

ID-Taste

16

optisches Laufwerk öffnen/schließen

17

Anzeige Aktivität optisches Laufwerk

18

ID-Karte (grün)


Anzeigen am Frontpanel der MU M2

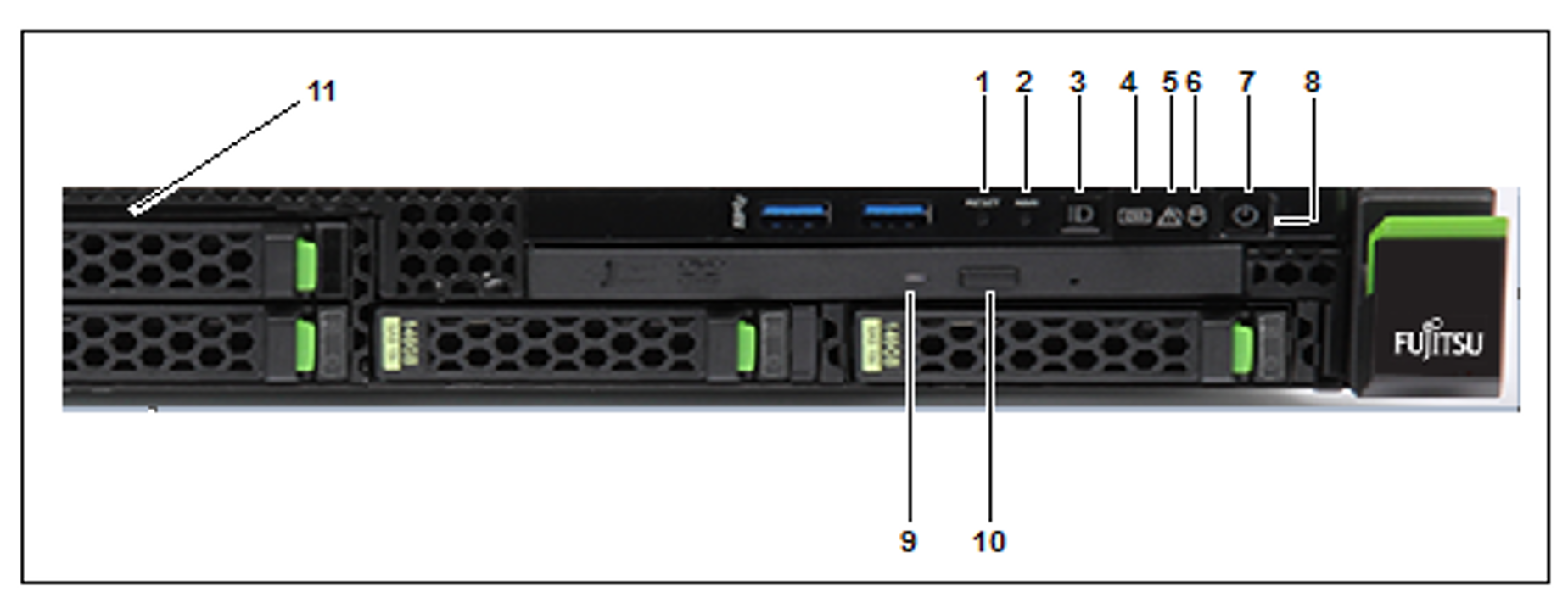

Bild 17: MU M2 (Frontpanel)

Nr.

Bedeutung

1

Reset-Taste (nur für Service)

2

NMI-Taste (nur für Service)

3

ID-Taste / ID-Anzeige

4

CSS-Anzeige (orange); Service verständigen

5

Global-Error-Anzeige (orange); Service verständigen

6

Anzeige HDD-/SSD-Aktivität

7

Ein/Aus-Taste / Betriebsanzeige

8

Betriebsanzeige (Netzkabel angeschlossen); in der Nähe der Ein-/Aus-Taste

9

Anzeige Aktivität optisches Laufwerk

10

Optisches Laufwerk öffnen/schließen

11

ID-Karte (grün); etwas weiter links über dem HDD-Modul

Das DVD-RW-Laufwerk wird verwendet für die Installation und den Update der M2000-Software durch den Service.

Die Nutzung der USB-Schnittstellen ist dem Service vorbehalten.

Die ID-Karte können Sie bis zum Anschlag herausziehen und wieder einschieben. Auf der ID-Karte finden Sie diverse Systeminformationen wie Produktbezeichnung, Seriennummer, MAC-Adressen und DNS-Name.


Anzeigen am Frontpanel der MU M3

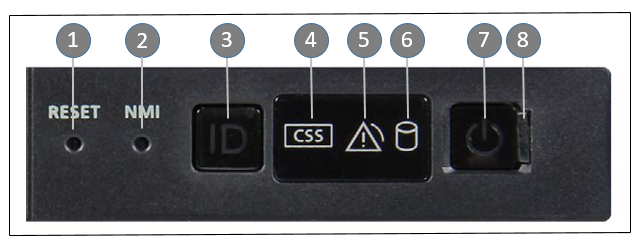

Bild 18: Anzeigen und Bedienelemente am Front Panel der MU M3

Nr.

Beschriftung

Schaltfläche / Anzeige

Funktion

Status

1

RESET

Reset-Taste

Systemneustart. Nur für Service!


2

NMI

NMI-Taste

Nur für Service!


3

ID

ID-Taste

Kennzeichnet die ID-Anzeige am Frontpanel und am I/O-Panel für eine einfachere Serveridentifizierung.

blau an

4

CSS-Anzeige

Falls an oder blinkend, benachrichtigen Sie den Service!

aus / orange / orange blinkend

5

Global-Error-Anzeige

Falls an oder blinkend, benachrichtigen Sie den Service!

aus / orange / orange blinkend

6

HDD-Aktivitätsanzeige

Datenzugriff läuft

grün blinkend

7

Ein/Aus-Taste

Server ein- und ausschalten: Aus / Server eingeschaltet / BMC-Firmware wird gestartet nach Anschluss an Stromnetz

aus / grün an / langsam grün blinkend

8

Anzeige für Netzkabel angeschlossen

Der Server ist ausgeschaltet und an das Stromnetz angeschlossen (Standby-Modus) /
Ausgeschaltet und nicht am Netz oder eingeschaltet und normaler Betrieb

grün an / aus
