Rückseite der MU

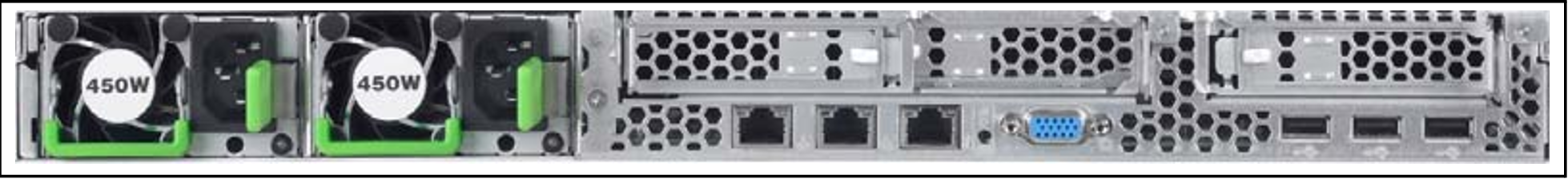

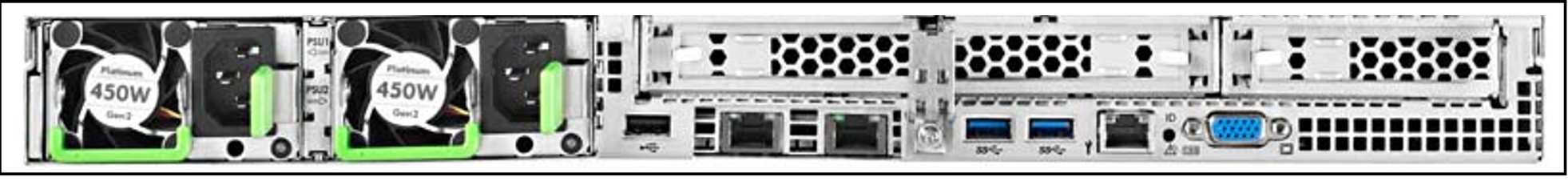

Bild 20: Management Unit (MU) - Rückseite einer MU M1

Bild 21: Management Unit (MU) - Rückseite einer MU M2

Bild 22: Management Unit (MU) - Rückseite einer MU M3

Die Bilder 20, 21 und 22 zeigen die Rückseite einer MU M1, MU M2 bzw. MU M3, bei der die PCIe-Slots nicht bestückt sind.

ID-/CSS-/Global-Error-Anzeige

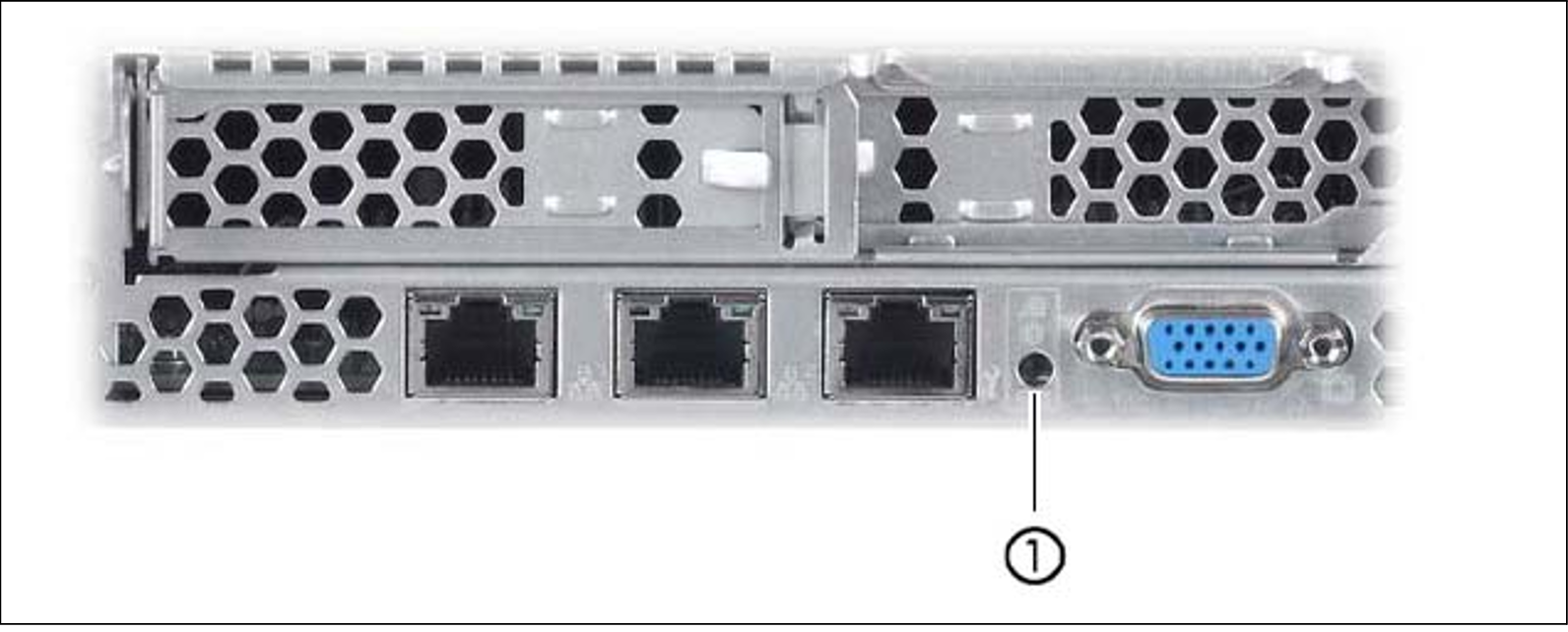

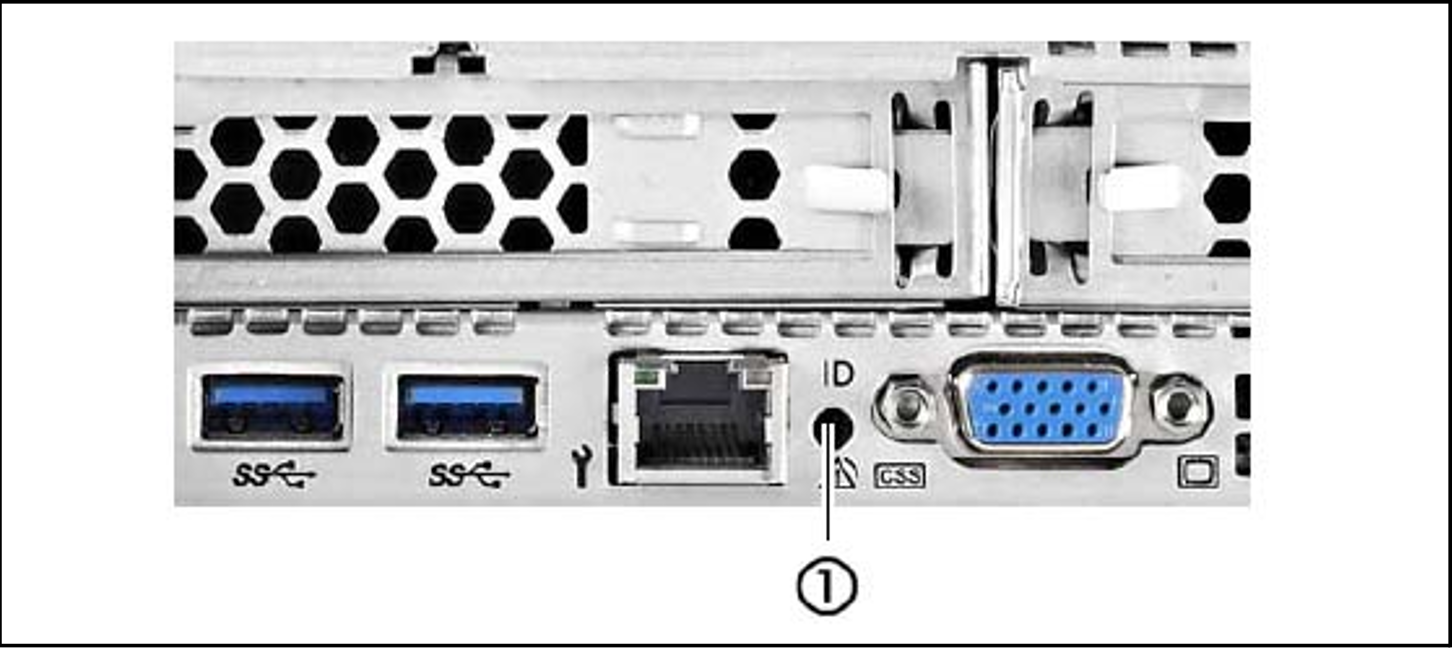

Bild 23: ID-/CSS-/Global-Error-Anzeige (MU M1)

Bild 24: ID-/CSS-/Global-Error-Anzeige (MU M2)

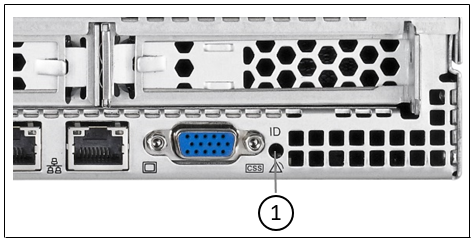

Bild 25: ID-/CSS-/Global-Error-Anzeige (MU M3)

Nr.	Bedeutung
1	ID-/CSS-/Global-Error-Anzeige

Anzeige	Bedeutung
ID	ID-Anzeige (blau) Leuchtet blau, wenn die MU durch Druck auf die ID-Taste ausgewählt wurde. Ein erneuter Druck auf die Taste deaktiviert die Anzeige. Die ID-Anzeige kann auch über den ServerView Operations Manager und die iRMC S4/S5 Web-Oberfläche aktiviert werden; zudem kann ihr Status an den ServerView Operations Manager und den iRMC S4/S5 gemeldet werden.
CSS	CSS und Global-Error-Anzeige (gelb/orange)
	Allgemein haben die Zustände dieser Anzeigen folgende Bedeutungen: Leuchten nicht, wenn die MU in Ordnung ist. Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist. Leuchten, wenn ein Prefailure-Ereignis erkannt wurde. Die Anzeige leuchtet auch im Standby-Modus. Blinken, wenn ein Fehlerfall erkannt wurde. Die Anzeige blinkt auch im Standby-Modus. Unabhängig von der Farbe zeigt ein Leuchten oder Blinken ein Fehlerereignis an. Bitte verständigen Sie den Service.

LAN-Anzeigen

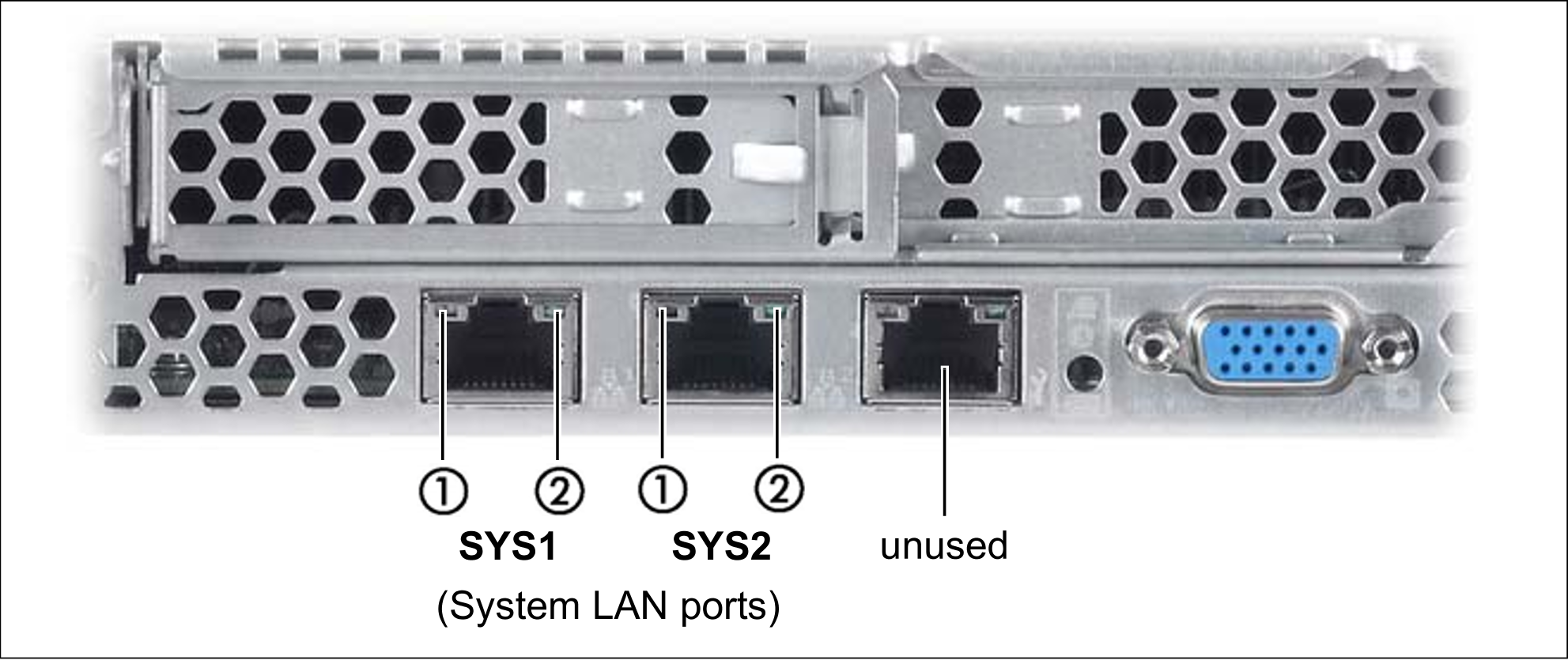

Bild 26: LAN-Anzeigen (MU M1)

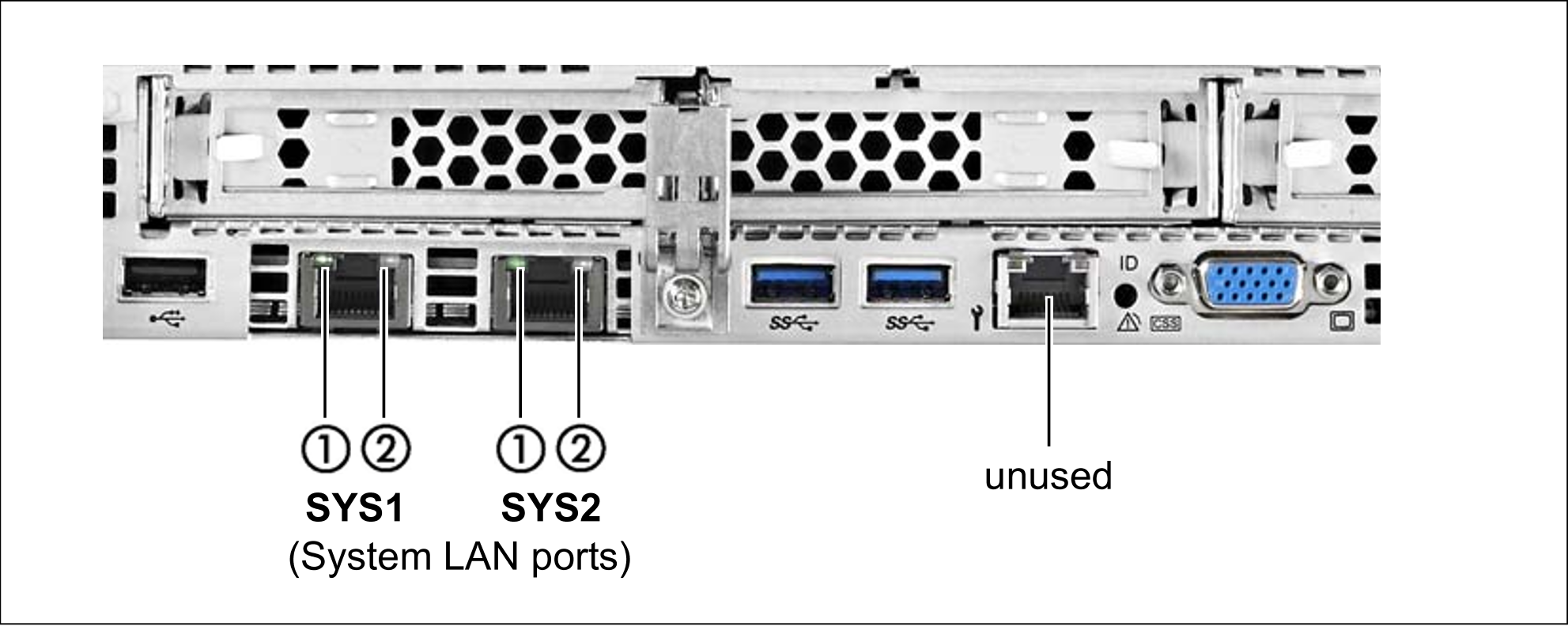

Bild 27: LAN-Anzeigen (MU M2)

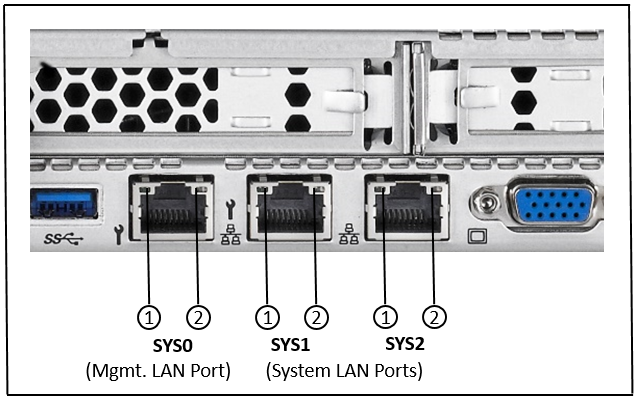

Bild 28: LAN-Anzeigen (MU M3)

Nr.	Bedeutung
1	LAN-Geschwindigkeit Leuchtet grün bei einer LAN-Transferrate von 1 Gbit/s. Leuchtet grün bei einer LAN-Transferrate von 100 Mbit/s. Leuchtet nicht bei einer LAN-Transferrate von 10 Mbit/s.
2	LAN-Verbindung/Transfer Leuchtet grün, wenn eine LAN-Verbindung vorhanden ist. Leuchtet nicht, wenn keine LAN-Verbindung vorhanden ist. Blinkt grün, wenn LAN-Transfer stattfindet.

Anzeige am Hot-Plug-Netzteil

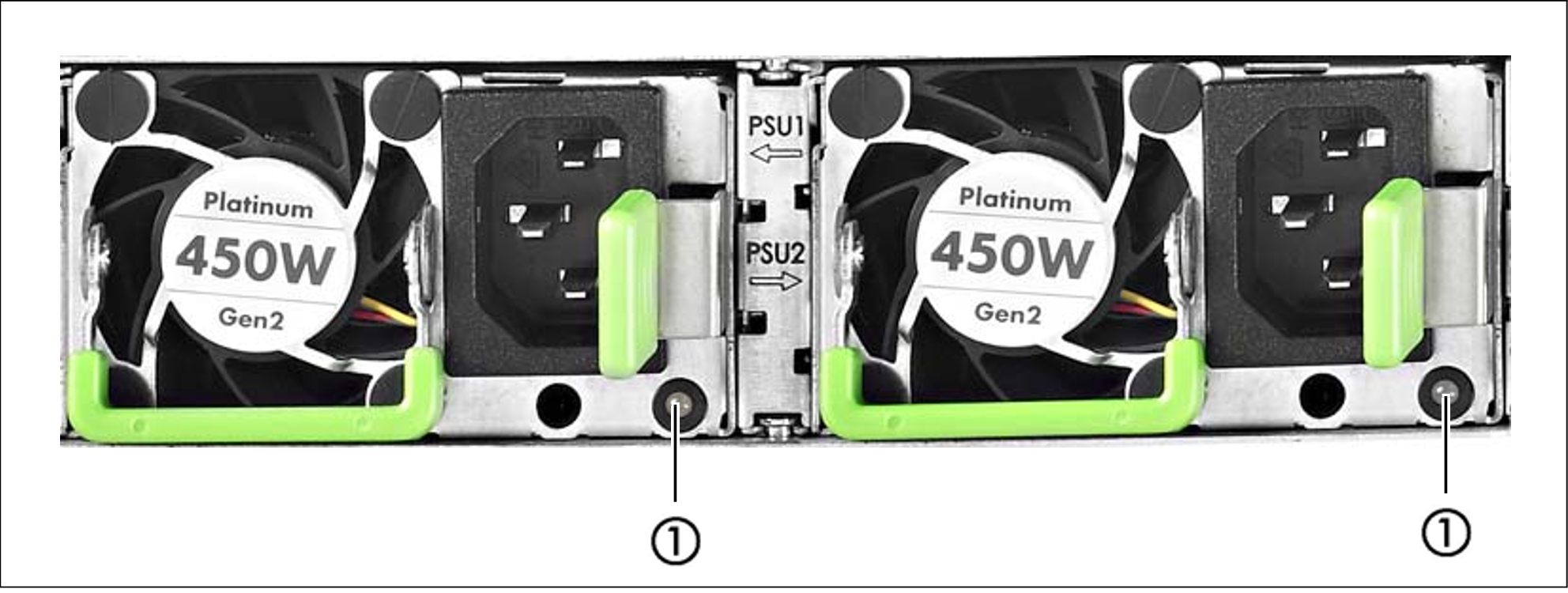

Bild 29: Anzeige am Hot-Plug-Netzteil

Nr.

Bedeutung und Anzeige

1

Anzeige am Hot-Plug-Netzteil (zweifarbig) Blinkt grün, wenn die MU ausgeschaltet ist, aber Netzspannung anliegt (Standby-Modus). Leuchtet grün, wenn die MU eingeschaltet ist und ordnungsgemäß funktioniert. Blinkt orange, wenn ein voraussichtlicher Fehler am Netzteil erkannt worden, das Netzteil aber noch in Betrieb ist. 1) Leuchtet orange bei OCP/OVP oder wenn der Lüfter des Netzteils ausgefallen ist.

1)	Folgende Ereignisse werden als voraussichtliche Fehler erkannt: Die Temperatur ist sehr hoch. Die Leistungsaufnahme ist sehr hoch. Die Stromstärke ist sehr hoch. Die Lüfterdrehzahl ist sehr niedrig. Bitte verständigen Sie in jedem dieser Fälle den Service.



Belegung der PCIe-Slots

Die Belegung der PCIe-Slots unterscheidet sich an MU M1, MU M2 und MU M3.

PCIe-Slot-Belegung an der MU M1

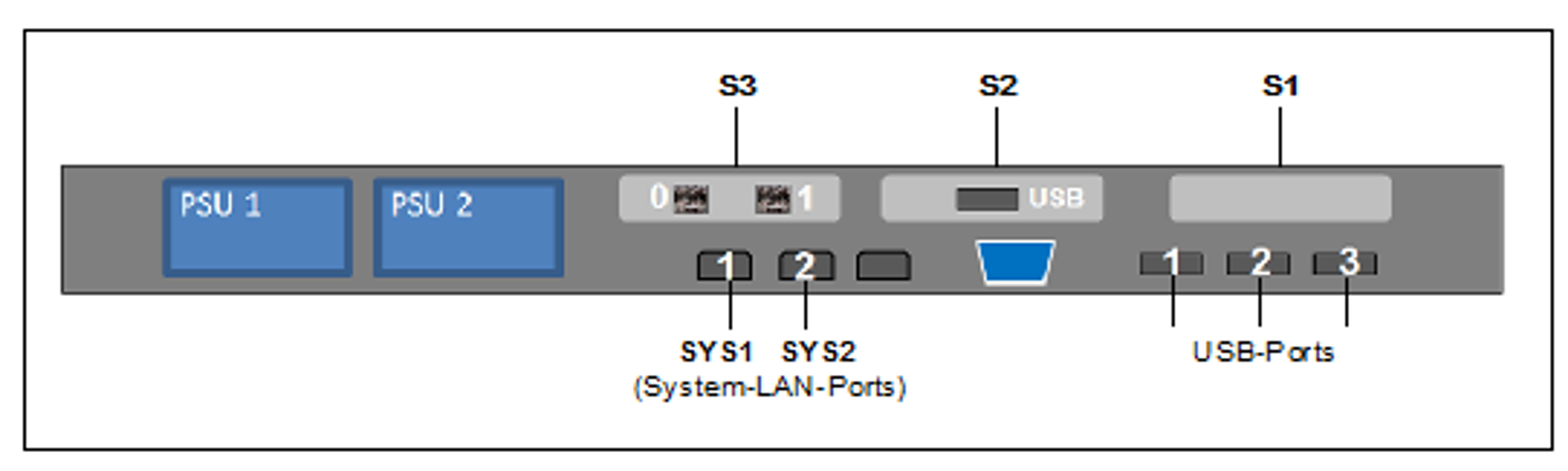

Bild 30: Prinzip der PCIe-Slot-Belegung auf der Geräterückseite (MU M1)

Die Abbildung zeigt die PCIe-Slots der MU M1 an einem SE700. An den verschiedenen Modellreihen des SE Servers sind die PCIe-Slots einer MU M1 wie folgt belegt:

PCIe-Slot	SE700	SE500	SE300
S1	nicht belegt	nicht belegt	nicht belegt
S2	USB-Karte	USB-Karte	nicht belegt
S3	FibreChannel-Karte	FibreChannel-Karte	nicht belegt

Tabelle 2: PCIe-Slot-Belegung an einer MU M1

Die MU M1 kann am freien PCIe-Slot S1 mit einer zweiten FibreChannel-Karte aufgerüstet werden. Damit stehen zwei weitere Ports für den ROBAR-Anschluss und Cluster-Funktionalität zur Verfügung.

PCIe-Slot-Belegung an der MU M2

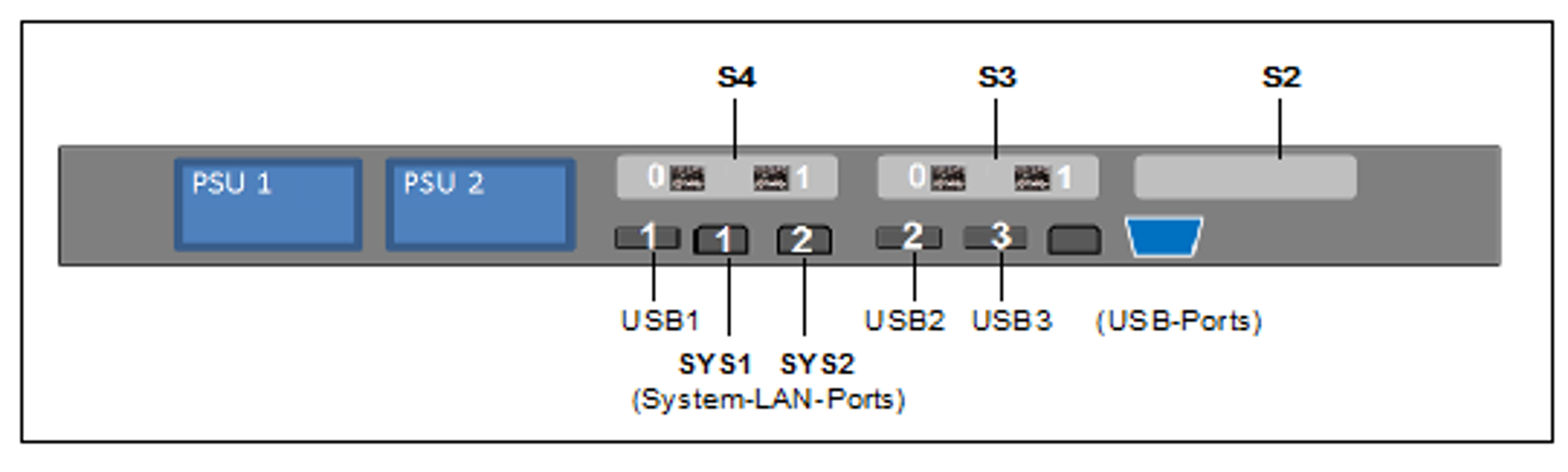

Bild 31: Prinzip der PCIe-Slot-Belegung auf der Geräterückseite (MU M2)

Die Abbildung zeigt die PCIe-Slots der MU M2 an einem SE700B. An den verschiedenen Modellreihen des SE Servers sind die PCIe-Slots einer MU M2 wie folgt belegt:

PCIe-Slot	SE700B	SE500B	SE300B
S2	nicht belegt	nicht belegt	nicht belegt
S3	FibreChannel-Karte	FibreChannel-Karte	nicht belegt
S4	FibreChannel-Karte	FibreChannel-Karte	nicht belegt

Tabelle 3: PCIe-Slot-Belegung an einer MU M2

Die MU M2 kann am freien PCIe-Slot S2 mit einer weiteren FibreChannel-Karte aufgerüstet werden. Damit stehen zwei weitere Ports für den ROBAR-Anschluss und Cluster-Funktionalität zur Verfügung.

PCIe-Slot-Belegung an der MU M3

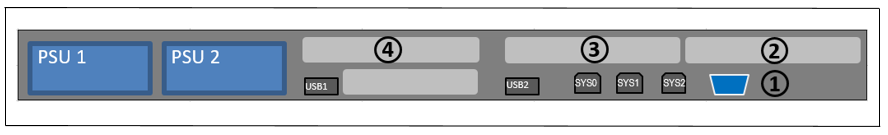

Bild 32: Prinzip der PCIe-Slot-Belegung auf der Geräterückseite (MU M3)

Die Abbildung zeigt die PCIe-Slots der MU M3 an einem SE710. An den verschiedenen Modellreihen des SE Servers sind die PCIe-Slots einer MU M3 wie folgt belegt:

PCIe-Slot	SE710	SE310
S2	FibreChannel-Karte	optionale FibreChannel-Karte (→ CRD)
S3	optionale FibreChannel-Karte (→ CRD)	optionale FibreChannel-Karte (→ CRD)
S4	nicht belegt	nicht belegt

Tabelle 4: PCIe-Slot-Belegung an einer MU M3

Die MU M3 kann am freien PCIe-Slot S4 mit einer weiteren FibreChannel-Karte aufgerüstet werden. Damit stehen zwei weitere Ports für den ROBAR-Anschluss und Cluster-Funktionalität zur Verfügung.
