Auf einer CRD-Platte (Konfigurationsplatte) einer Unit (MU, SU x86, HNC) werden unter anderem folgende Daten der SE-Server-Konfiguration abgelegt:
Allgemeine Daten des SE Servers:
Modell, Name und Standort
Unit-übergreifende Daten
Unit-spezifische Daten, die auch nach Ausfall oder Abschaltung der Unit bereitstehen sollen (nicht bei HNC):
Modell, SW-Version und Hostname
IP-Konfiguration
FC-Konfiguration
VM-Daten für BS2000
Aktuelle Konfiguration der Net Unit Switche
Standardmäßig werden die Daten lokal auf einer intern gespiegelten Platte der Unit (MU, SU x86, HNC) abgelegt.
Zusätzlich zur internen Konfigurationsplatte können bis zu zwei externe CRD-Platten auf externen FC-RAID-Systemen konfiguriert werden, auf die alle MU und SU x86 über einen redundanten Anschluss zugreifen können.
Damit ist Konsistenz gewährleistet: Jede MU und SU x86 hat dieselbe Sicht auf die Daten des SE Servers, und die Aktionen an diesen Units können abgestimmt durchgeführt werden.
Informationen über die CRD-Platten, z.B. einer MU, zeigt der SE Manager im Menü Hardware -> Units ->
[<se server> (SE<model>) ->] <unit> (MU) -> Information an (siehe „CRD-Platten der MU anzeigen"):

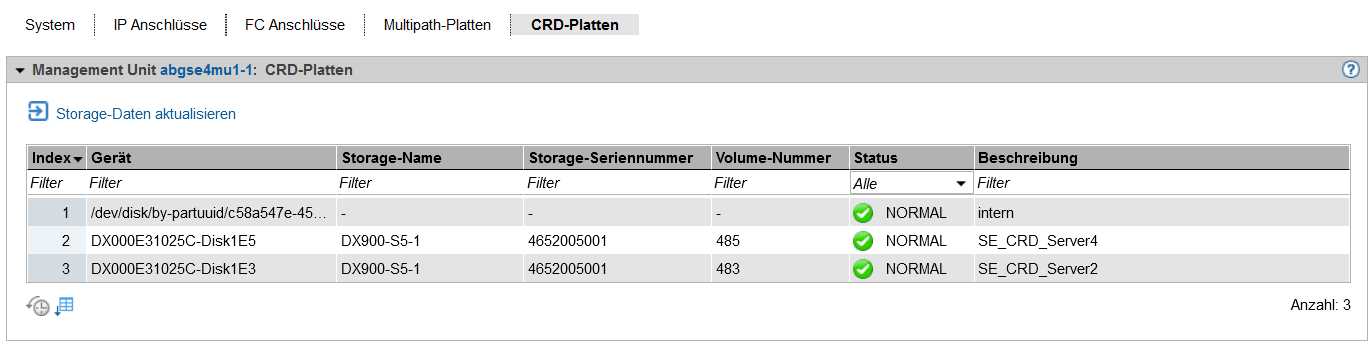

Bild 5: MU mit externen CRD-Platten
Externe CRD-Platten sind in folgenden Fällen erforderlich:
MU-Redundanz
Cluster
Für den SE Cluster (Management Cluster) genügen externe CRD-Platten an den MUs. Bei SU Cluster sind externe CRD-Platten auch an SU x86 erforderlich.
