Systeminformationen und Anschlüsse einer MU anzeigen

Die Systeminformationen und Anschlüsse einer Management Unit erhalten Sie über das zugehörige Menü Information. Über dieses Menü können Sie:

• Systeminformationen der MU anzeigen

• IP Anschlüsse der MU anzeigen und ändern

• FC Anschlüsse der MU anzeigen und zurücksetzen

• Multipath-Platten der MU anzeigen

• CRD-Platten der MU anzeigen

Systeminformationen der MU anzeigen

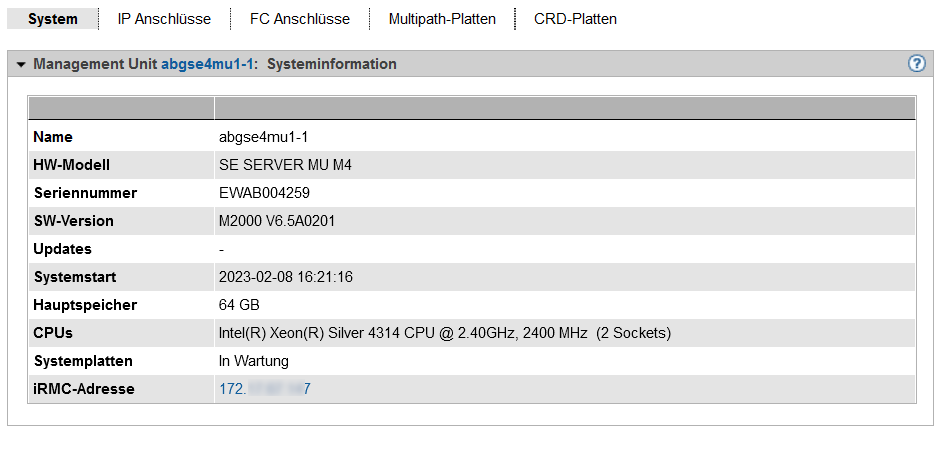

>	Wählen Sie Hardware -> Units -> [<se server> (SE<model>) ->] <unit> (MU) -> Information, Registerkarte System:

Bei Systemplatten bedeutet Normal, dass die Spiegelplatte abgekoppelt ist. In Wartung bedeutet, dass der Spiegel für die Systemplatten aktiv ist und die Daten synchronisiert werden (als Vorbereitung für einen SW-Update).

IP Anschlüsse der MU anzeigen und ändern

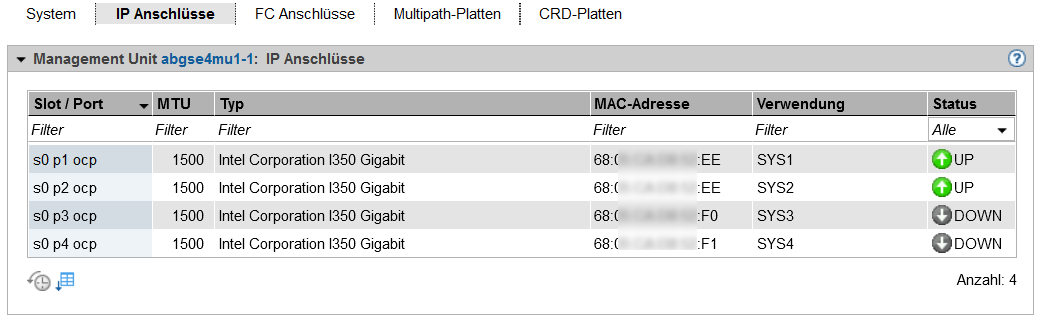

>	Wählen Sie Hardware -> Units -> [<se server> (SE<model>) ->] <unit> (MU) -> Information, Registerkarte IP Anschlüsse:

Paketlänge bei LOCLAN und PCI-Schnittstellen ändern

In der Registerkarte IP Anschlüsse der Management Unit können Sie die Paketlänge ändern. Bei einer PCI-Schnittstelle wird dazu der Normalbetrieb vorausgesetzt, d.h. für sie wird der Status UP angezeigt.

>	Klicken Sie in der Zeile mit dem gewünschten IP Anschluss auf das Icon Ändern und wählen Sie im nachfolgenden Dialog die gewünschte Paketlänge.

FC Anschlüsse der MU anzeigen und zurücksetzen

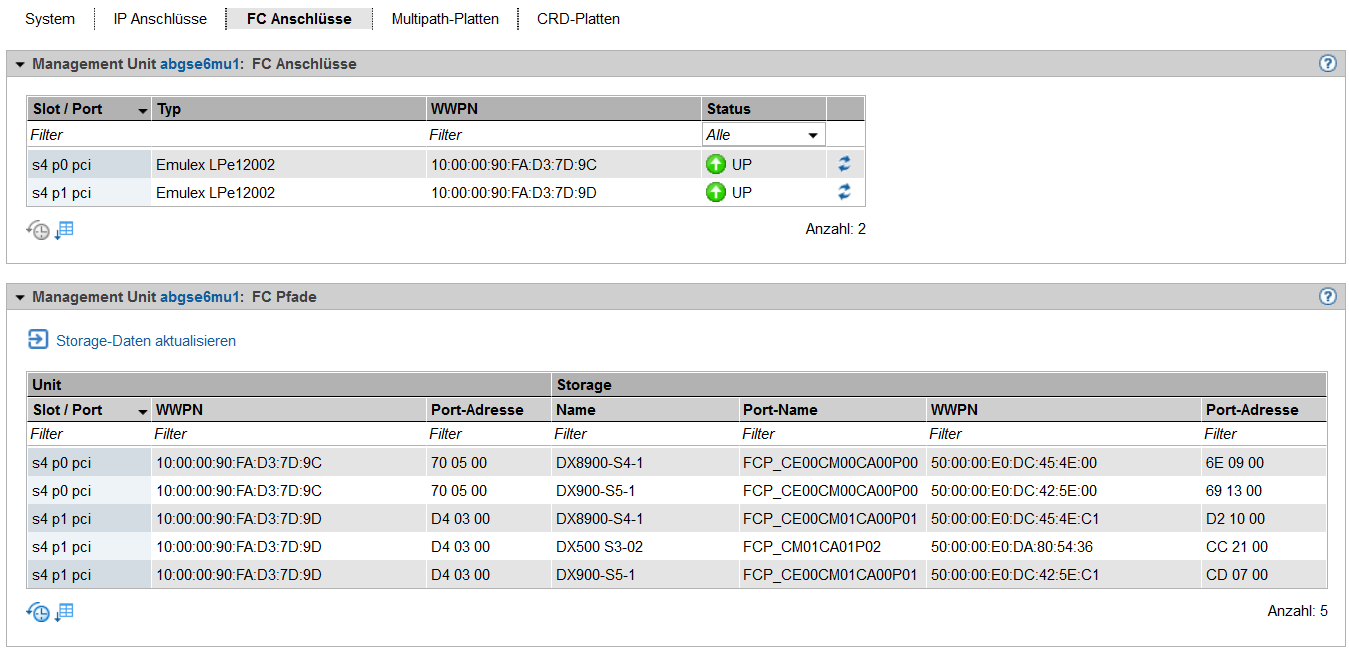

>	Wählen Sie Hardware -> Units -> [<se server> (SE<model>) ->] <unit> (MU) -> Information, Registerkarte FC Anschlüsse:

Die Registerkarte FC Anschlüsse zeigt die folgenden drei Gruppen mit Informationen über die FC-Schnittstellen an:

• FC Anschlüsse informiert zu jedem FC Anschluss der MU über den verwendeten Host-Connector, den Steckplatz (Slot und Port), den Typ (Firmware- und Revisionstand), die lokale WWPN (World Wide Port Number) des FC Anschlusses, sowie über den Anschluss-Kanal an die Server Unit /390 (Channel Path ID - CHPID). Zusätzlich wird der HW-Status der FC-Schnittstelle (UP / DOWN) angezeigt. Für MUs ohne SKP-Funktionalität werden die Spalten HC und CHPID nicht angezeigt.

• FC Targets enthält die WWPNs der FC-Schnittstellen an den erreichbaren FC-Controllern (Targets). Die WWPN identifiziert einen Port weltweit eindeutig.

• FC Pfade enthält Informationen zu den Verbindungen zwischen den Units und den erreichbaren FC-Controllern. Angezeigt werden Adress-Informationen zu den Endpunkten der einzelnen Verbindungen.

FC Anschluss zurücksetzen

In der Registerkarte FC Anschlüsse der Management Unit können Sie die einzelnen FC Anschlüsse zurücksetzen. Die mit dem FC Anschluss verbundenen Geräte werden erneut identifiziert (rescan). Nach der Aktion wird die Liste der angezeigten Geräte aktualisiert.

Multipath-Platten der MU anzeigen

Die Registerkarte Multipath-Platten zeigt für die FC-Platten der Unit den Status ihrer Pfade von der Unit zum Storage-System und die Endpunkte der Pfade, also die Anschlüsse am Storage-System und auf der Unit, an. Name und Seriennummer des Storage-Systems sind nur versorgt, wenn STORMAN richtig konfiguriert ist und die Storage-Daten aktuell sind. Dazu muss der Dialog Storage-Daten aktualisieren im Menü Hardware -> Storage aufgerufen werden.

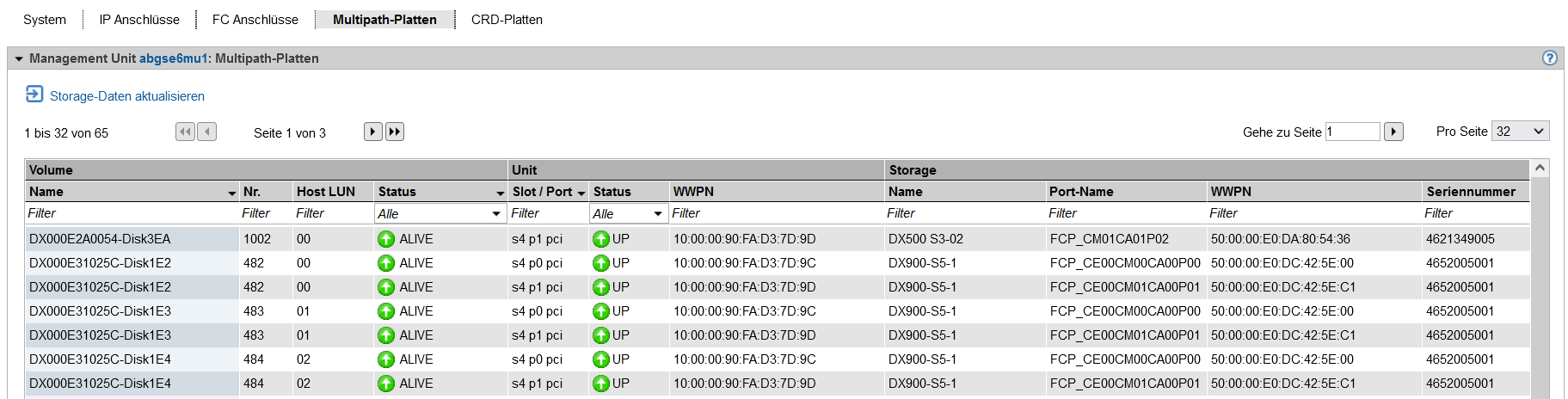

>	Wählen Sie Hardware -> Units -> [<se server> (SE<model>) ->] <unit> (MU) -> Information, Registerkarte Multipath-Platten:

CRD-Platten der MU anzeigen

Die Registerkarte CRD-Platten im Menü Information zeigt den Status der internen und der ggf. vorhandenen externen CRD-Platten (Konfigurationsplatten) der Management Unit an.

Die Bedeutung und Verwendung der CRD-Platten ist im Abschnitt „Externe CRD-Platten" beschrieben.

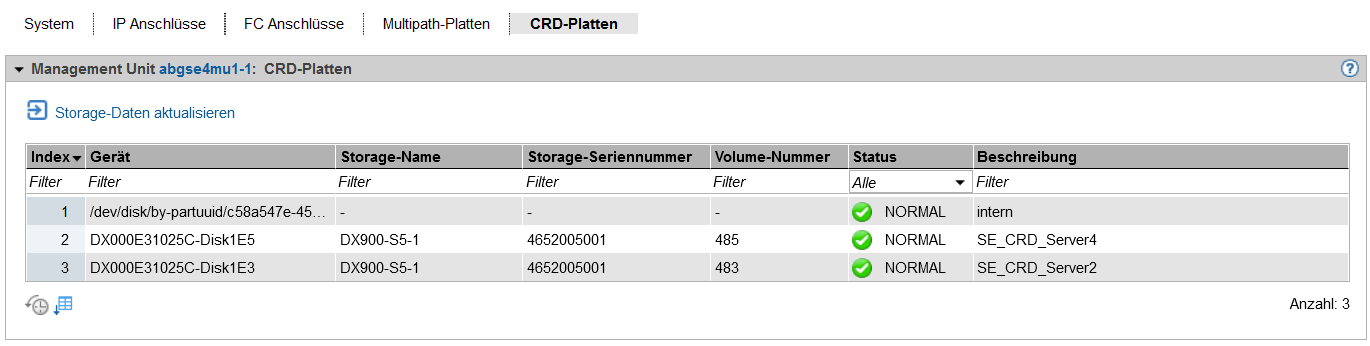

>	Wählen Sie Hardware -> Units -> [<se server> (SE<model>) ->] <unit> (MU) -> Information, Registerkarte CRD-Platten:

Die Tabelle zeigt die CRD-Platten mit dem aktuellen Status. Die interne CRD-Platte wird vor möglichen externen CRD-Platten angezeigt. Die Spalte Beschreibung enthält ggf. zusätzliche Informationen zur Verwendung der CRD-Platte.
