Frontseite der Application Unit

Frontseite der AU47 M5

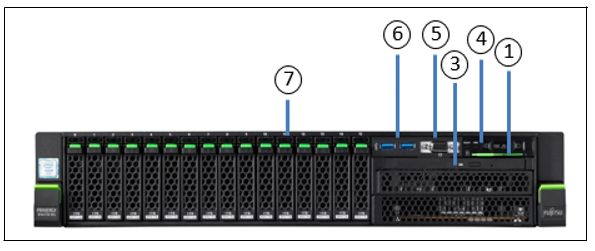

Bild 1: AU47 M5 - Frontseite

Nr.	Bedeutung
1	ID-Karte (grün)
3	Aktivitätsanzeige des optischen Laufwerks
4	Bedienfeld (weitere Einzelheiten siehe Bild 2)
5	Bildschirmanschluss
6	3x bzw. 2x USB-Anschluss
7	HDD-Anzeigen; 8 bzw. 16 Einbauplätze für 2,5" HDDs

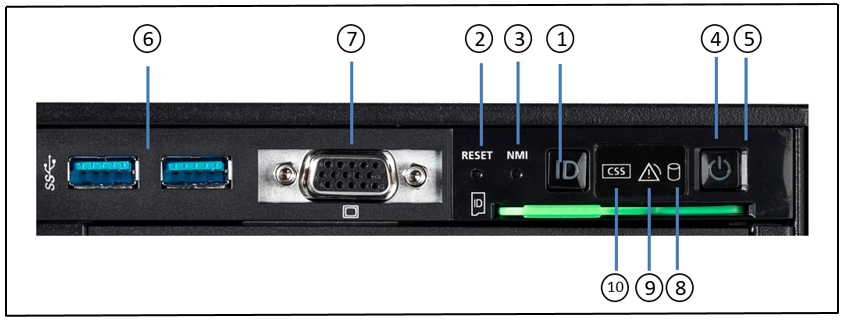

Bild 2: Frontseite AU47 M5 - Detailansicht: Bedienfeld

Nr.	Bedeutung
1	ID-Taste / ID-Anzeige
2	Reset-Taste
3	NMI-Taste
4	Ein/Aus-Taste / Betriebsanzeige
5	Betriebsanzeige (Netzkabel angeschlossen)
6	3x bzw. 2x USB-Anschlüsse
7	Bildschirmanschluss
8	HDD-Aktivitätsanzeige
9	Global-Error-Anzeige
10	CSS-Anzeige

Frontseite der AU47 M6 / M7

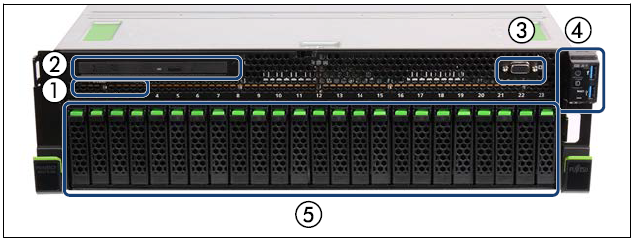

Bild 3: AU47 M6/M7 (Frontseite)

Nr.	Bedeutung
1	ID-Karte
2	Optisches Laufwerk (optional)
3	Bildschirmanschluss (VGA, nur für Service)
4	Bedienfeld (Einzelheiten siehe Bild 4)
5	2,5-Zoll-HDD/-SSDs/-PCIe-SSDs (8x, 16x oder 24x)

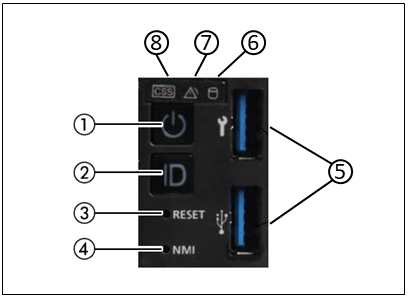

Bild 4: AU47 M6/M7 Frontseite - Detailansicht: Bedienfeld

Nr.	Bedeutung
1	Ein/Aus-Taste / Betriebsanzeige
2	ID-Taste
3	Reset-Taste
4	NMI-Taste
5	2x USB-3.0-Anschluss
6	HDD/SSD-Aktivitätsanzeige
7	Global-Error-Anzeige
8	CSS-Anzeige

ID-Karte

Die ID-Karte (siehe Bild 1 bzw. 3) können Sie bis zum Anschlag herausziehen und wieder einschieben.

Auf der ID-Karte finden Sie diverse Systeminformationen wie Produktbezeichnung, Seriennummer, MAC-Adressen und DNS-Name.

Bedienelemente

Element	Bedeutung
ID	Identifizierungs (ID)-Taste Bei Betätigung der ID-Taste leuchten die ID-Anzeigen (blau) an der Front- und Rückseite des Servers. Beide ID-Anzeigen leuchten synchron.
	Ein/Aus-Taste Wenn die Application Unit ausgeschaltet ist, wird sie mit einem Druck auf die Ein/Aus-Taste eingeschaltet. Wenn die Application Unit in Betrieb ist, wird sie mit einem Druck auf die Ein/Aus-Taste ausgeschaltet. VORSICHT! Möglicher Datenverlust! Die Ein/Aus-Taste trennt den Server nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung müssen Sie die Netzstecker ziehen. Diese Tasten dürfen nur vom Service benutzt werden.
RESET	Reset-Taste Ein Druck auf die Reset-Taste führt zu einem Neustart der Application Unit. VORSICHT! Möglicher Datenverlust!
NMI	NMI-Taste VORSICHT! Bitte nicht betätigen! Möglicher Datenverlust! Die NMI-Taste darf nur vom Service benutzt werden.

Anzeigen am Bedienfeld

Element	Bedeutung
ID	ID-Anzeige (blau) Leuchtet blau, wenn die Application Unit durch Druck auf die ID-Taste ausgewählt wurde. Ein erneuter Druck auf die Taste deaktiviert die Anzeige. Die ID-Anzeige kann auch über den ServerView Operations Manager und die iRMC-Web-Oberfläche aktiviert werden bzw. ihr Status wird an den ServerView Operations Manager und den iRMC gemeldet.
	Betriebsanzeige (grün) Leuchtet nicht, wenn die Application Unit ausgeschaltet ist, aber an die Netzversorgung angeschlossen ist (Netzkabel angeschlossen). Leuchtet grün während der Einschaltverzögerung und im normalen Systembetrieb (S0). Betriebsanzeige (Netzkabel angeschlossen) (grün) auf der rechten Seite der Ein/Aus-Taste Leuchtet nicht in den folgenden Fällen: die Application Unit ist nicht mit dem Netz verbunden die Application Unit ist eingeschaltet und im normalen Betrieb (S0) Leuchtet grün, wenn einer der folgenden Fälle eintritt: die Application Unit ist ausgeschaltet, aber an die Netzversorgung angeschlossen (Netzkabel angeschlossen) die Application Unit ist eingeschaltet und befindet sich in der Einschaltverzögerungszeit Nachdem die Application Unit ans Netz angeschlossen ist, dauert es ungefähr 60 Sekunden, bis die Application Unit den Standby-Mode erreicht.
	HDD Aktivitätsanzeige (grün) Leuchtet grün, wenn auf ein internes Festplattenlaufwerk oder Solid-State-Laufwerk zugegriffen wird.
	Global-Error-Anzeige (gelb) Leuchtet gelb, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. Blinkt gelb, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert. Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist. Die Anzeige leuchtet auch im Standby-Modus. Genauere Angaben zu den angezeigten Fehlerfällen können Sie im System Event Log (SEL), im ServerView Operations Manager oder über die Web-Oberfläche des iRMC abfragen.

Anzeigen an den bedienbaren Laufwerken/Komponenten

Aktivitätsanzeige des optischen Laufwerks

Leuchtet grün, wenn auf das Speichermedium zugegriffen wird.

ACHTUNG!

Wenden Sie sich im Fehlerfall bitte an den Service!

Festplatten

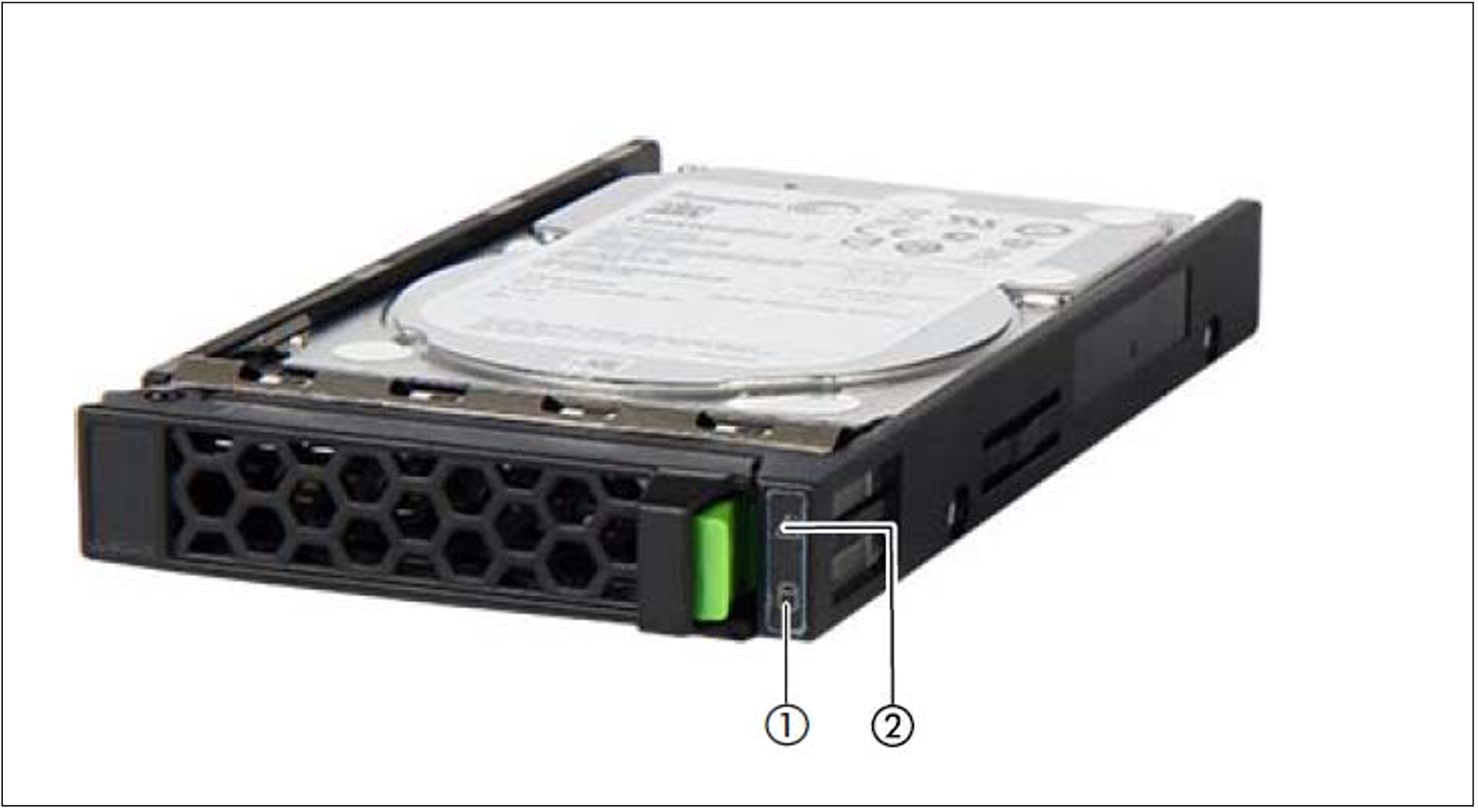

Bild 5: Anzeigen an einem Hot-Plug-HDD-Modul

Nr.	Bedeutung
1	HDD BUSY (grün) leuchtet: HDD in active phase (Laufwerk aktiv, Zugriff auf Laufwerk) leuchtet nicht: HDD inactive (Laufwerk inaktiv)
2	HDD FAULT (orange) leuchtet nicht: No HDD error (kein Laufwerksfehler) leuchtet: HDD Faulty oder Rebuild Stopped (Laufwerk defekt / muss ausgetauscht werden, ein Rebuild-Vorgang wurde gestoppt oder der Einschub ist nicht richtig gesteckt) blinkt langsam: HDD Rebuild (Datenwiederherstellung wird nach einem Laufwerkswechsel durchgeführt)

Wenn ein Festplattenlaufwerk dauerhaft einen Fehler signalisiert, sollte das betroffene Laufwerk so bald wie möglich durch den Service getauscht werden. Rufen Sie in diesem Fall den Kundenservice an.
